Ano ang MCCB?

Isang MCCB -molded case circuit breaker— ay isang mababang boltahe na proteksiyon na aparato na awtomatikong nagdidiskonekta sa isang circuit kapag natukoy nito ang labis na karga o mga kondisyon ng short-circuit. Hindi tulad ng fuse, maaari itong i-reset at magamit muli pagkatapos ng biyahe. Sa loob ng molded case, ang isang thermal-magnetic trip mechanism ay humahawak ng dalawang trabaho: isang thermal element ang tumutugon sa sustained overload, habang ang isang magnetic element ay agad na tumutugon sa mga short-circuit fault. Ang resulta ay proteksyon na tumutugma sa paraan ng pag-uugali ng mga totoong electrical load.

Kailan pipili ng MCCB: mga pangunahing papasok na feeder, tatlong-phase na mga panel ng pamamahagi, malalaking motor circuit, o anumang punto kung saan ang inaasahang short-circuit current ay lumampas sa kung ano ang maaaring matakpan ng MCB.

Kapag sapat na ang MCB: panghuling sub-circuit na may katamtamang karga at mababang antas ng fault — mga residential board, ilaw at socket circuit.

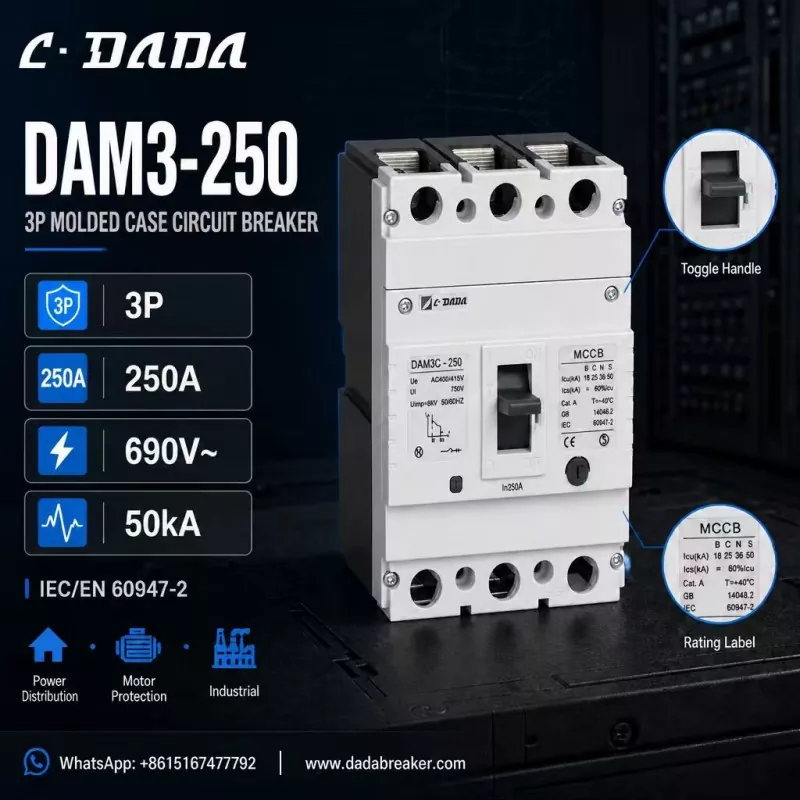

250A three-pole MCCB

Paano pumili ng tamang MCCB

Na-rate ang kasalukuyang (In)

1. — tumugma sa tuluy-tuloy na pagkarga, at payagan ang headroom para sa pagsisimula ng mga agos ng mga motor.

Ang kapasidad ng breaking (Icu / Ics)

2. — dapat na mas mataas kaysa sa inaasahang short-circuit current sa installation point. Kung mas mataas ang antas ng kasalanan, mas mataas ang Icu na kailangan mo.

Mga poste

3. — 3P para sa mga three-phase system, 4P kung saan ang neutral ay nangangailangan din ng disconnection.

Mga rating ng boltahe

4. — suriin ang rated operational voltage (Ue), insulation voltage (Ui) at impulse withstand (Uimp) laban sa system.

Mga pamantayan at sertipikasyon

5. — Ang pagsunod sa IEC/EN 60947-2 at pagmamarka ng CE ay ang baseline para sa mga internasyonal na proyekto.

Aplikasyon

6. — proteksyon ng motor, pamamahagi ng kuryente at mga pang-industriyang installation ay maaaring mangailangan ng iba't ibang mga rating ng frame at katangian ng biyahe.

Ano ang hitsura ng isang mahusay na tinukoy na 250A MCCB:

Upang gawin itong kongkreto, isaalang-alang ang DAM3-250 mula sa C·DADA Electric — isang 250A na tatlong-pol na MCCB na naglalarawan kung ano ang hahanapin sa klase ng device na ito:

3P na pagsasaayos

● na may 250A rated current (In), na angkop para sa mga three-phase distribution board

Mga rating ng boltahe:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Breaking capacity hanggang 50kA

● — Icu na 18 / 25 / 36 / 50 kA sa mga variant ng B / C / N / S, para maitugma ng mga installer ang mga antas ng fault sa iba't ibang punto ng network

Pagsunod sa IEC/EN 60947-2 at GB 14048.2

● May markang CE, na may malinaw na ON/OFF toggle handle para sa nakikitang katayuan ng pagpapatakbo

● Binuo para sa pamamahagi ng kuryente, proteksyon ng motor at mga pang-industriyang aplikasyon

Ang lohika sa likod ng detalyeng ito: isang 250A, 3-pole frame na may 50kA class breaking capacity ay sumasaklaw sa karamihan ng mga pangangailangan ng tagabuo ng panel at kontratista — mula sa mga pangunahing distribution board hanggang sa mga motor feeder circuit — habang ang maramihang Icu na variant ay nagbibigay-daan sa iyo sa tamang laki ng gastos laban sa aktwal na mga antas ng fault.

Rekomendasyon sa pagpili

● Para sa mga huling circuit hanggang ~125A na may mababang antas ng fault, isang MCB ang matipid na pagpipilian.

● Para sa pangunahing pamamahagi, proteksyon ng motor at switchgear sa industriya, pumili ng MCCB na may kapasidad na masira na lumalampas sa inaasahang short-circuit current ng installation.

● Kapag may pag-aalinlangan, palakihin ang isang klase sa breaking capacity: maliit ang pagkakaiba sa gastos, habang ang margin ng proteksyon ay maaaring ang pagkakaiba sa pagitan ng minor fault at major outage.

Mga madalas itanong

Q: Ano ang MCCB?

A: Amolded case circuit breakeray isang nare-reset na low-voltage na protective device na nagdidiskonekta sa isang circuit sa overload o short-circuit, na idinisenyo para sa mas matataas na agos at antas ng fault kaysa sa isang maliit na circuit breaker.

Q: Ano ang ibig sabihin ng Icu sa isang MCCB?

A: Ang Icu ang pinakahuling kapasidad ng short-circuit breaking — ang maximum na fault current na maaaring matakpan ng breaker. Ang ICs ay ang kapasidad ng pagsira ng serbisyo, ang antas na maaari nitong makagambala nang paulit-ulit at manatiling gumagana.

Q: Paano ko pipiliin ang breaking capacity para sa aking MCCB?

A: Pumili ng Icu rating na mas mataas kaysa sa inaasahang short-circuit current sa installation point. Ang mga distribution board na may mataas na kapasidad ng transformer o mahabang pang-industriya na feeder ay karaniwang nangangailangan ng 36–50kA na klase ng mga device.

Q: Ano ang DAM3-250 MCCB?

A: Ang DAM3-250 ay isang 250A three-pole molded case circuit breaker mula sa C·DADA Electric, na may rating na hanggang 690V na may breaking capacity hanggang 50kA, para sa power distribution, motor protection at industrial applications.
