OEM/ODM Earth Leakage Circuit Breaker Supplier

Kailangan mo ba ng de-kalidad at matibay na Earth Leakage Circuit Breaker?CDADAnag-aalok ng komprehensibong solusyon sa pagpapasadya ng OEM. Bilang isang maaasahang tagagawa na may sariling pabrika, nagbibigay kami ng 3-taong warranty sa aming mga produkto.

Ano ang Earth Leakage Circuit Breaker (CBR)?

AnEarth Leakage Circuit Breaker (CBR), kilala rin bilangEarth Leakage Circuit Breaker na may Integral Overcurrent Protection (CBR) ayon sa IEC 60947-2 Annex B, ay isang sopistikadong low-voltage protection device na pinagsasama-samaproteksyon ng natitirang kasalukuyang (paglabas ng lupa). kasamaoverload at short-circuit na proteksyon sa isang solong molded case unit. Gumagana sa mga na-rate na boltahe hanggang sa415V AC (50/60Hz) na may kasalukuyang mga rating mula sa16A hanggang 800A, ang mga CBR ay nagsisilbing komprehensibong proteksyon na mga aparato para sa pang-industriya, komersyal, at kritikal na mga aplikasyon sa imprastraktura.

Hindi tulad ng standaloneMga Natitirang Kasalukuyang Circuit Breaker (RCCBs)na nagbibigay lamang ng proteksyon sa pagtagas sa lupa, ang mga CBR ay nagsasama ng:

Thermal-magnetic o electronic overcurrent na proteksyon (L-S-I curves)

Ang natitirang kasalukuyang detection (10mA hanggang 1000mA sensitivity)

Kapasidad ng pagsira ng short-circuit hanggang 85kA

Inalis ng pagsasamang ito ang pangangailangan para sa magkahiwalay na kumbinasyon ng MCB/RCCB, binabawasan ang espasyo sa pag-install at pagpapabuti ng pagiging maaasahan ng koordinasyon.

Mga Kategorya at Configurasyon ng Produkto

Pag-uuri	Uri	Kasalukuyang Saklaw	Mga Pangunahing Katangian
Uri ng Natitirang Kasalukuyang	Uri ng AC	16A – 800A	Natutukoy ang sinusoidal AC na mga natitirang alon lamang, mga pangkalahatang layunin na aplikasyon
Uri ng Natitirang Kasalukuyang	Uri A	16A – 800A	Nakikita ang AC + pulsating DC (rectified AC), modernong electronic load
Sensitivity (IΔn)	Mataas na Sensitivity	10mA – 30mA	Proteksyon ng tauhan, mga medikal na lokasyon, mga basang lugar
	Katamtamang Sensitivity	100mA – 300mA	Proteksyon ng sunog, pangkalahatang pang-industriya
	Mababang Sensitivity	500mA – 1000mA	Pag-iwas sa sunog sa mga pag-install na may mataas na pagtagas, pumipili na proteksyon
Pagkaantala ng Oras	Agad-agad	Lahat ng ratings	Pangkalahatang layunin, <40ms sa 5×IΔn
Pagkaantala ng Oras	Selective (S-Type)	100mA – 1000mA	Naantalang tripping (130-500ms sa 1×IΔn), upstream na diskriminasyon
Pole Configuration	4-Pole	16A – 800A	Three-phase + neutral, adjustable neutral na proteksyon (50-100%)
Pag-mount	Naayos na	16A – 800A	Direktang koneksyon sa busbar, cost-effective

Mga Marka ng Breaking Capacity:

Karaniwan (N): 25kA – 36kA (Mga network ng pamamahagi)

Mataas (S): 50kA – 70kA (Industrial mains)

Napakataas (H): 85kA (Power infrastructure)

Mga Pangunahing Pag-andar at Kakayahang Proteksyon

Pinagsamang Mga Pag-andar ng Proteksyon

Function	Prinsipyo ng Pagtuklas	Mga Teknikal na Parameter
Overload na Proteksyon (L)	Bimetallic thermal expansion o electronic RMS sensing	0.8 – 1.0 × Sa setting, inverse time curve, ±10% na katumpakan
Pagkaantala ng Short-Circuit (S)	Electronic timing o magnetic delay	2-10 × In, 0.1s – 0.5s delay, selective coordination
Agad na Biyahe (I)	Magnetic solenoid o electronic instantaneous	5-20 × In, <20ms na operasyon, kasalukuyang nililimitahan
Earth Leakage (G/Δ)	Core Balance Current Transformer (CBCT)	10mA – 1000mA IΔn, ±10% katumpakan ng sensitivity
Ground Fault (GF)	Vector sum kasalukuyang sensing	20-100% ng In, 0.1s-1.0s na pagkaantala, paraan ng core-balance
Pagsubaybay sa Sarili	Suriin ang integridad ng panloob na circuit	Patuloy na CBCT at trip coil monitoring, fault alarm output

Natitirang Kasalukuyang Detection Technology

AngCore Balance Current Transformer (CBCT) oToroidal Transformer bumubuo sa puso ng proteksyon sa pagtagas ng lupa:

Normal na Operasyon: Lahat ng mga live na conductor (phase + neutral) ay dumadaan sa toroidal core. Ang mga balanseng agos ay bumubuo ng magkasalungat na magnetic field na nagkansela sa zero net flux—walang pangalawang kasalukuyang induced .

Kondisyon ng Mali: Kapag ang leakage current ay dumadaloy sa lupa (sa pamamagitan ng insulation failure o human contact), ang kasalukuyang imbalance ay lumilikha ng natitirang magnetic flux sa toroidal core. Ang flux na ito ay nag-uudyok ng boltahe sa pangalawang paikot-ikot, na nagpapasigla sa isang sensitibong relay o electronic trip circuit .

Mga Katangian ng Biyahe ayon sa IEC 61008/61009:

1 × IΔn: Biyahe ≤ 300ms (agadan), ≤ 500ms (selective S-type)

2 × IΔn: Biyahe ≤ 150ms (agadan), ≤ 200ms (S-type)

5 × IΔn: Biyahe ≤ 40ms (agadan), ≤ 150ms (S-type)

Mga Kapaligiran ng Application at Mga Kaso ng Paggamit

Sektor ng Industriya	Tukoy na Aplikasyon	Mga Karaniwang Pagtutukoy
Mga Data Center	Pangunahing pamamahagi, UPS bypass, proteksyon ng bus-coupler	250A-500A, Type A, 300mA S-type selective, 70kA Icu, naka-enable sa komunikasyon
Mga Pasilidad sa Pangangalagang Pangkalusugan	Pangunahing pamamahagi ng ospital, mga medikal na IT system, mga operating theater	100A-400A, Uri A, 10mA/30mA mataas na sensitivity, pagsubaybay sa paghihiwalay
Mga halaman sa paggawa	Mga sentro ng kontrol ng motor, kagamitan sa hinang, mga variable na bilis ng drive	160A-500A, Type B (para sa mga VFD), 300mA, 50kA Icu, electronic trip
Mga Komersyal na Gusali	Mataas na pamamahagi, mga shopping mall, mga paliparan	125A-400A, Uri A, 100mA/300mA, 36kA Icu
Langis at Gas / Marine	Mga platform sa malayo sa pampang, mga drilling rig, mga sistema ng kapangyarihan ng barko	250A-500A, Uri A, 500mA, tropikal (T2), lumalaban sa kaagnasan

Proseso ng Paggawa at Daloy ng Produksyon

Precision Manufacturing Sequence

Raw Material IQC → Toroidal Transformer Production → Molded Case Fabrication → Contact System Assembly → Electronic Trip Unit Integration → Residual Current Module Calibration → Primary Assembly → Comprehensive Testing → Final QC → Packaging

Mga Yugto ng Kritikal na Paggawa

entablado	Mga Detalye ng Proseso	Mga Quality Control Point
Toroidal Transformer Winding	High-permeability nanocrystalline o ferrite core (µr > 10,000), precision winding ng primary (through-pass) at secondary (sensing) windings, vacuum impregnation	Core magnetization curve verification, pangalawang boltahe sa 1×IΔn ±5%, insulation resistance >100MΩ
Pagsasama ng CBCT	Pag-mount ng toroidal core sa paligid ng lahat ng phase/neutral conductors, proteksiyon laban sa mga panlabas na magnetic field, koneksyon sa trip relay/electronics	Balanse test na may 6×In load (walang istorbo na biyahe), immunity sa 3rd harmonics
Natirang Kasalukuyang Mekanismo ng Biyahe	Sensitive polarized relay (5-50mW trip power) o electronic MOSFET trigger, mechanical coupling sa main trip bar	Pag-verify ng power sa biyahe, oras ng pagtugon <20ms, katatagan ng temperatura -25°C hanggang +70°C
Molded Case Production	BMC thermosetting plastic (DMC-2) injection molding, 150-180°C na lunas, mataas na tracking resistance >600V	Dimensional tolerance ±0.1mm, dielectric strength >15kV/mm, flame retardant UL 94 V-0
Pangunahing Contact Assembly	Silver-plated na tanso (AgNi 90/10) contact, CNC-machined arm, brazing sa nitrogen atmosphere	Contact resistance <50μΩ, silver kapal 8-12μm (XRF), tigas HV 100-150
Electronic Trip Unit Programming	Proteksyon ng LSIG+Δ na nakabatay sa microprocessor, pag-upload ng firmware, pag-calibrate ng curve, pag-setup ng protocol ng komunikasyon	±5% kasalukuyang katumpakan, ±10% katumpakan ng oras, ZSI (Zone Selective Interlocking) na pag-verify
Pangwakas na Pagsasama at Pag-calibrate	Assembly ng thermal-magnetic o electronic trip system na may natitirang kasalukuyang module, mechanical interlocking, handle mechanism	Pinagsamang overcurrent + earth leakage trip verification, dielectric withstand 3kV/1min

Pangunahing Hilaw na Materyales at Mga Detalye ng Bahagi

Component	Pagtutukoy ng Materyal	Mga Pamantayan ng Supplier	Mga Pangunahing Katangian
Toroidal Core (CBCT)	Nanocrystalline alloy (Finemet) o Mn-Zn ferrite (PC40)	IEC 60404-8, JIS C 2531	Mataas na permeability µr > 10,000, mababang coercivity <2A/m, saturation flux density >1.2T
Sensing Coil Wire	Enameled copper wire (0.05-0.1mm), Class F 155°C	IEC 60317	Breakdown voltage >1kV, flexibility >10× diameter, solderability 390°C
Trip Relay	Polarized latching relay, sensitivity 5-50mW	IEC 61810	Oras ng pagtugon <10ms, coil resistance 1-5kΩ, mekanikal na buhay >10⁶ na operasyon
Molded Case Housing	BMC (Bulk Molding Compound) DMC-2, glass fiber reinforced	IEC 60664-1, UL 94 V-0	Tracking index >600V, heat resistance 180°C, impact strength >8 kJ/m²
Pangunahing Mga Contact	Electrolytic copper (Cu-ETP) + Silver-nickel plating (AgNi 90/10)	ASTM B152	Conductivity ≥100% IACS, arc erosion resistance, anti-welding properties
Bimetallic Elemento	Inconel/passivated steel composite (ASTM TM2)	ASTM B388	Deflection rate 0.15-0.25mm/°C, pangmatagalang katatagan ±3%, creep resistance
Mga Elektronikong Bahagi	Mga Industrial-grade PCB, Hall-effect sensor, ARM Cortex-M4 processor	IEC 60721-3-3, IEC 61000	Temperatura sa pagpapatakbo -25°C hanggang +70°C, EMC immunity Level 4, may kakayahang SIL 2
Mga terminal	T2 copper (C11000) na may tin plating (8-12μm)	ASTM B187/B16	Kasalukuyang density 1.2-1.5 A/mm², torque withstand 5-15Nm, corrosion resistance
Operating Mechanism	Spring steel (SWOSC-V) o hindi kinakalawang na asero (301)	JIS G 3560	Fatigue life >20,000 cycles, tensile strength 1800-2000MPa, relaxation <5%

Mga Pamantayan sa Pagsunod at Mga Protokol ng Pagsubok

International Standards Framework

Pamantayan	Saklaw	Mga Naaangkop na Rating
IEC 60947-2 Annex B	Mga circuit-breaker na may kasamang natitirang kasalukuyang proteksyon (CBR)	Industrial CBRs >80A, komprehensibong proteksyon
EN 60947-2	European harmonized na bersyon ng IEC 60947-2	Pagmamarka ng CE, pagsunod sa merkado ng EU
GB/T 14048.2	Katumbas ng pambansang pamantayan ng Tsino	CCC certification, China market

Mandatory Uri ng Pagsusuri (IEC 60947-2 + Annex B)

Kategorya ng Pagsubok	Tukoy na Pagsusulit	Pamantayan sa Pagtanggap
Natitirang Kasalukuyang Pagganap	Tripping time sa 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (agadan); S-type: ≤500ms, ≤200ms, ≤150ms
	Hindi tripping sa 0.5×IΔn	Walang biyahe para sa 2× na na-rate na oras ng pagkaantala
	Surge current withstand (8/20μs, 3kA)	Walang istorbo na biyahe, Uri A: 250A impulse, Uri F: 1000A, Uri B: 3000A
Overcurrent na Proteksyon	Pagtaas ng temperatura sa na-rate na In	Mga terminal ≤80K, kaso ≤40K
	Short-circuit breaking (Icu/ICs)	3 operasyon, matagumpay na pagkagambala, pagbawi ng dielectric
	Pag-verify ng curve ng biyahe (L-S-I)	±10% kasalukuyang katumpakan, ±20% katumpakan ng oras
Mga Katangian ng Dielectric	Power-frequency withstand (2.5kV-3.5kV/1min)	Walang breakdown, walang flashover
Mga Katangian ng Dielectric	Impulse withstand (8kV 1.2/50μs)	Walang disruptive discharge
Mekanikal at Pangkapaligiran	Mechanical endurance (10,000-20,000 cycle)	<5% parameter drift, walang failure
Mekanikal at Pangkapaligiran	EMC immunity (IEC 61000-4 series)	Walang istorbo na tripping mula sa radiated/conducted interference

Mga Pamantayan sa Pagkontrol sa Kalidad at Pag-inspeksyon ng Pabrika

Papasok na Material QC (IQC)

materyal	Mga Item sa Inspeksyon	Sampling Plan	Kagamitan
Toroidal core	Magnetic permeability, saturation flux, core loss	Bawat batch, B-H curve testing	B-H analyzer, impedance analyzer
Nararamdaman ang kawad	Diameter, kapal ng pagkakabukod, boltahe ng pagkasira	AQL 0.65	Micrometer, dielectric tester
BMC plastic compound	Glass content, lagkit, katangian ng pagpapagaling, tracking index	Bawat batch, COA + testing	Rheometer, DSC analyzer, tracking test apparatus
Silver plating solusyon	Konsentrasyon ng metal, pH, mga impurities	Araw-araw na pagsubaybay	Atomic absorption spectrometer
Mga elektronikong sangkap	Pagsubok ng function, pag-verify ng parameter, bersyon ng firmware	100% AOI, 5% functional	LCR meter, oscilloscope, boundary scan

In-Process Quality Control (IPQC)

Istasyon	Mga Parameter ng Kontrol	Dalas	Pamamaraan
Toroidal transpormer paikot-ikot	Lumiliko ang ratio, inductance, paglaban sa pagkakabukod	Bawat unit	LCR meter, insulation tester
Pagpupulong ng CBCT	Balanse test na may rated load, immunity sa harmonics	Bawat 100 units	Pangunahing pagsubok sa iniksyon, maharmonya na generator
Ang natitirang kasalukuyang pagkakalibrate	Trip threshold sa IΔn, oras ng pagtugon, non-trip sa 0.5×IΔn	Bawat unit	Automated RCD tester (0.5-1000mA programmable)
Pangunahing contact assembly	Contact gap, pressure, alignment, resistance	Bawat 100 units	Force gauge, micro-ohmmeter
Panghuling pagsasama	Pinagsamang overcurrent + earth leakage trip verification	Bawat unit	Pinagsamang test bench (pangunahing iniksiyon + simulation ng pagtagas)

Final Quality Control (FQC) at Outgoing QC (OQC)

Test Item	Pamantayan	Sukat ng Sample
Ang natitirang kasalukuyang oras ng biyahe	1×IΔn, 2×IΔn, 5×IΔn bawat IEC 61008/61009	100%
Non-trip test sa 0.5×IΔn	2x na na-rate na oras ng pagkaantala	100%
Overcurrent trip curve	1.05×In, 1.25×In, 5×In, 10×In	100%
Dielectric na makatiis ng boltahe	2.5kV AC/1min	100%
Paglaban sa pagkakabukod	>100MΩ @ 500V DC	100%
Paglaban sa pakikipag-ugnayan	<50μΩ bawat poste	100%
Pag-verify ng pagmamarka ng torque	Paghigpit ng terminal ayon sa pagtutukoy	100%
Visual at dimensional na inspeksyon	Walang mga depekto sa mga kritikal na sukat	100%
Pagmarka ng pagiging permanente	Solvent wiping, abrasion test	AQL 1.0
Integridad ng packaging	Drop test, vibration (ISTA 3A)	Kada lot

Imprastraktura ng Produksyon at Kakayahang Paggawa

Advanced na Kagamitan sa Produksyon

Kategorya ng Kagamitan	Detalye ng Makina	Function	Kapasidad
Mga Toroidal Winding Machine	Automated toroidal winding na may kontrol sa tensyon	CBCT primary/secondary winding, precision layering	5,000 transformer/araw
Core Annealing Furnace	Vacuum annealing na may nitrogen na kapaligiran	Nanocrystalline core heat treatment, pampawala ng stress	2,000 core/batch
Paghuhulma ng Iniksyon	300-toneladang BMC thermosetting press	CBR housing, arc chute, terminal blocks	3,000 kaso/araw
CNC Machining	5-axis vertical machining center	Precision contact machining, kumplikadong geometries	8,000 contact set/buwan
Paggamot sa Ibabaw	Automated silver plating line	Contact plating 8-12μm, kapal pagkakapareho ±1μm	4,000 kg/araw
Assembly	Mga cell ng labor assembly	Mechanism assembly, CBCT integration, calibration	1,500 units/day kada linya
Kagamitan sa Pagsubok	Pinagsamang CBR test bench	Pinagsamang overcurrent + natitirang kasalukuyang pag-verify	300 units/hour
	EMC test chamber (3m/10m, Teseq)	Pagsusuri ng kaligtasan sa sakit/paglabas para sa mga electronic unit	50 units/araw

Kapasidad ng Produksyon at Lead Time

Kategorya ng Produkto	Buwanang Kapasidad	Karaniwang Lead Time	Apurahang Kakayahang Pag-order
CBR 4P (16A-125A)	10,000 units	4-5 linggo	3 araw (mga bahagi ng stock)
CBR Industrial (160A-400A)	8,000 units	4-5 linggo	5 araw
CBR Heavy Industrial (630A-800A)	3,000 units	4-5 linggo	7 araw
Mga custom na configuration (espesyal na IΔn, curves)	Batayan sa proyekto	5-6 lingo	2 linggo

Inhinyero at Teknikal na Istraktura ng Koponan

Kagawaran	Mga tauhan	Dalubhasa	Mga responsibilidad
R&D Engineering	5 mga inhinyero	Ang natitirang kasalukuyang teknolohiya, disenyo ng magnetic sensor, mga naka-embed na system, power electronics	Bagong CBR development, Type B/F/B+ innovation, patent portfolio (40+ patents)
Process Engineering	18 mga inhinyero	Toroidal transformer manufacturing, BMC molding, precision assembly, lean manufacturing	Pag-optimize ng produksyon, dokumentasyon ng SOP, pagpapabuti ng ani (>99.5%)
Pagsubok at Pagpapatunay	15 mga inhinyero	Mataas na kasalukuyang pagsubok, natitirang kasalukuyang simulation, EMC, pagsubok sa kapaligiran	Uri ng pagsubok na koordinasyon (IEC 60947-2 Annex B, IEC 61008/61009), pagtatasa ng pagkabigo
Application Engineering	10 inhinyero	Selective coordination, earth leakage protection scheme, EV/renewable application	Suporta sa teknikal ng customer, pag-aaral sa diskriminasyon, pagkomisyon ng site
Quality Assurance	30 technician	ISO 9001, ISO 14001, kontrol sa proseso ng istatistika, laboratoryo ng metrology	Pag-audit ng supplier, pag-audit ng proseso, pagwawasto, pamamahala sa pagkakalibrate

Mga Sertipikasyon at Dokumentasyon ng Pagsunod

Sertipikasyon	Katawan ng Nag-isyu	Saklaw	Ang bisa
ISO 9001:2015	ZHONGDA HUAYUAN	Sistema ng pamamahala ng kalidad	Taunang pagsubaybay
IEC 60947-2 Annex B Type Test	Intertek	Pang-industriya na pagganap ng CBR	Bawat serye ng produkto
Pagmarka ng CE	Notified Body	Pag-access sa merkado ng EU	Nakadepende sa disenyo
CCC (China)	CQC	Sapilitang sertipikasyon ng Tsino	5 taong bisa
CB Scheme	IECEE	Internasyonal na sertipikasyon	Bawat serye ng produkto

Bakit Namumukod-tangi ang Aming CBR Manufacturing

Ang aming pasilidad sa produksyon ay kumakatawan40 taon ng pagdadalubhasa sa natitirang teknolohiya sa proteksyon ng kasalukuyang at pagtagas ng lupa, na naghahatid ng mga CBR na lumalampas sa mga pandaigdigang pamantayan sa pamamagitan ng:

Ang kadalubhasaan ng Toroidal transformer: In-house na nanocrystalline core production, precision winding automation, at komprehensibong CBCT testing na tinitiyak ang <±5% sensitivity accuracy

Vertical na pagsasama: Mula sa pangunahing pagproseso ng materyal hanggang sa huling pagpupulong, kumpletong kontrol sa mga kritikal na bahagi (mga toroidal transformer, electronic trip unit, molded cases)

Imprastraktura ng advanced na pagsubok: $3M+ ang namuhunan sa pinagsama-samang CBR test system na may kakayahang magkasabay na overcurrent at natitirang kasalukuyang pag-verify, Type B DC sensitivity testing, at EMC compliance

Pandaigdigang diskarte sa sertipikasyon: Multi-standard na pagsunod na nagbibigay-daan sa tuluy-tuloy na pagpasok sa merkado sa 100+ na bansa nang walang paulit-ulit na pagsubok

Para sa mga teknikal na detalye, piling pag-aaral sa koordinasyon, Type B na gabay sa aplikasyon, o pag-iskedyul ng pag-audit ng pabrika, ang aming engineering team ay nagbibigay ng direktang konsultasyon upang matiyak na ang iyong arkitekturang proteksyon sa pagtagas sa lupa ay nakakatugon sa parehong mga kinakailangan sa kaligtasan ng mga tauhan at mga layunin sa pagpapatuloy ng pagpapatakbo.

View as

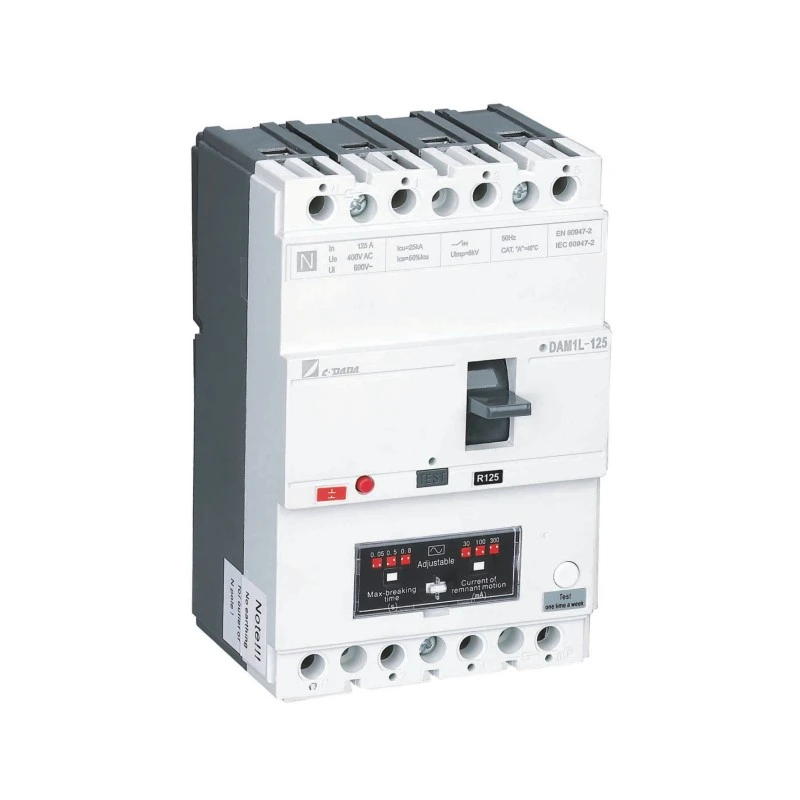

MCCB na may Proteksyon sa Leakage

Pinagmulan ng CDADA MCCB na may Leakage Protection (DAM1L Series) mula sa Shanghai DADA Electric, bilang isang maaasahang pabrika, maaari kaming mag-alok ng teknikal na suporta at mga serbisyo ng OEM. 4P, 16–500A, adjustable earth leakage (30mA–1000mA), CE/CB/SEMKO certified. Tamang-tama para sa sunog at personal na kaligtasan sa mga gusali, lagusan, at pang-industriya na lugar.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

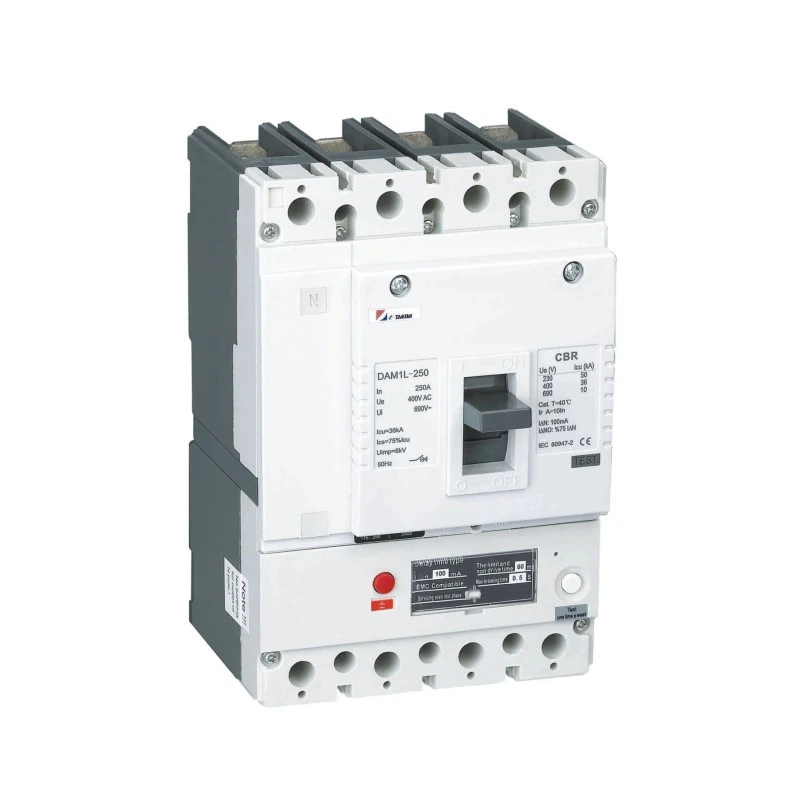

Uri ng AC Circuit Breaker na may Natitirang Kasalukuyang Operasyon

Ang CDADA, isang propesyonal na tagagawa na may 40+ taong karanasan, ay maaaring mag-alok ng mataas na kalidad na AC TYPE Circuit Breaker na may Residual Current Operation (DAM1L). 4P, 10–500A, CE/CB/SEMKO certified. True AC-type na CBR para sa sinusoidal leakage lang. Tamang-tama para sa residential at industriyal na sunog/personal na proteksyon.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Ang CDADA ay isang Earth Leakage Circuit Breaker manufacturer at supplier sa China. Naghahain ang aming pabrika ng iba't ibang industriya tulad ng mga power system, automation ng gusali, at industriyal na pagmamanupaktura, na nag-aalok ng mga flexible na solusyon sa OEM/ODM.
