Paano Napapahusay ng 6kA AC Miniature Circuit Breaker ang Proteksyon ng Circuit?

Talaan ng mga Nilalaman

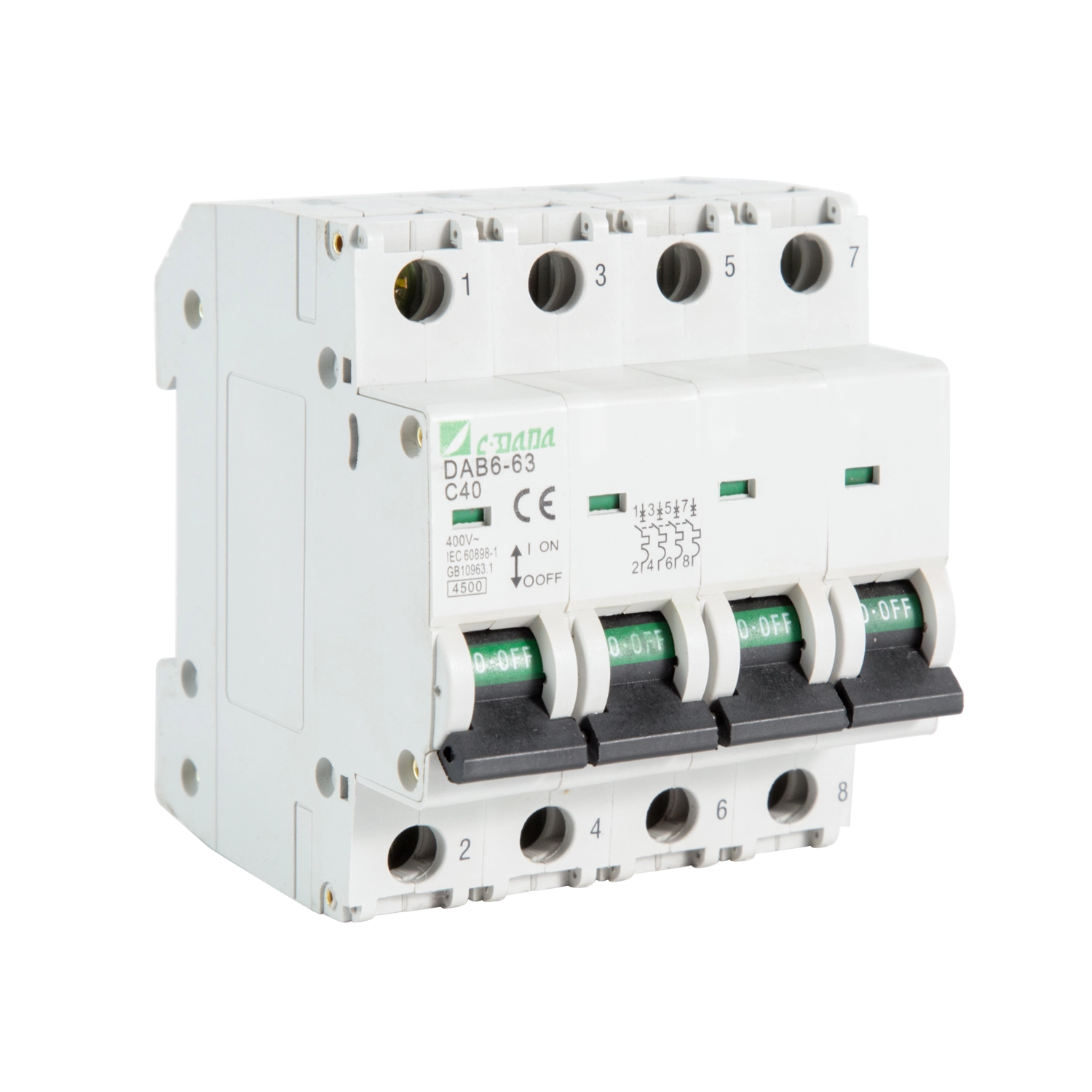

Ano ang 6kA AC Miniature Circuit Breaker?

Ang miniature circuit breaker, karaniwang tinatawag na MCB, ay isang protective switching device na idinisenyo upang awtomatikong idiskonekta ang isang de-koryenteng circuit kapag nangyari ang mga abnormal na kasalukuyang kondisyon. Hindi tulad ng isang tradisyonal na fuse, ang isang MCB ay karaniwang maaaring i-reset pagkatapos maalis ang fault, na ginagawa itong maginhawa para sa paulit-ulit na operasyon at pagpapanatili.

Ang termino6kAay tumutukoy sa na-rate na kapasidad ng short-circuit breaking ng breaker sa ilalim ng mga naaangkop na kondisyon ng pagsubok. Sa madaling salita, ang isang 6kA MCB ay idinisenyo upang ligtas na matakpan ang isang inaasahang short-circuit na kasalukuyang hanggang sa 6,000 amperes kapag ang mga tinukoy na kinakailangan ay natugunan.

Ang mga produktong sumusunod sa IEC/EN 60898-1 ay karaniwang tumutukoy ng mga parameter gaya ng kasalukuyang na-rate, na-rate na boltahe, dalas, kapasidad ng pagsira, at mga katangian ng agarang pag-trip. Maaaring mag-alok ang mga komersyal na hanay ng MCB ng 6kA na rating sa iba't ibang kasalukuyang rating at mga configuration ng poste.

Bakit Mahalaga ang 6kA Breaking Capacity?

Ang mga short circuit ay maaaring makagawa ng napakataas na alon sa loob ng napakaikling panahon. Kung hindi ligtas na maputol ng protective device ang fault current na available sa installation point nito, maaaring kabilang sa mga kahihinatnan ang matinding pagkasira ng contact, sobrang init, pagkabigo ng kagamitan, o mapanganib na electrical arcing.

Samakatuwid, ang kapasidad ng pagsira ay hindi dapat piliin lamang dahil ang 6kA ay isang karaniwang magagamit na detalye. Ang inaasahang short-circuit na kasalukuyang sa punto ng pag-install ay dapat suriin, at ang napiling breaker ay dapat na may sapat na kakayahan sa pagkaantala para sa system na iyon.

Inilalarawan ng mga detalye ng tagagawa na ang mga 6kA MCB ay available para sa isang hanay ng mga kasalukuyang rating at mga configuration ng boltahe, kabilang ang mga karaniwang 230V at 400V AC distribution system.

Paano Pinoprotektahan ng isang Miniature Circuit Breaker ang isang Circuit?

Pinagsasama ng isang tipikal na MCB ang mga mekanismo ng thermal at magnetic na proteksyon. Tinutugunan ng dalawang function na ito ang magkaibang mga problema sa kuryente.

1. Thermal na proteksyon:Ang isang matagal na labis na karga ay nagpapainit ng isang bimetallic na elemento. Kapag ang temperatura ay umabot sa operating threshold, ang mekanismo ay naglalabas at nagbubukas ng circuit.
2. Magnetic na proteksyon:Ang isang mataas na short-circuit current ay lumilikha ng isang malakas na magnetic effect na nagpapagana sa madalian na mekanismo ng biyahe, na mabilis na nagdidiskonekta sa circuit.
3. Manu-manong paglipat:Ang MCB ay karaniwang maaaring ilipat nang manu-mano para sa circuit isolation sa panahon ng maintenance o installation work.

Ang kumbinasyong ito ay ginagawang angkop ang MCB para sa mga circuit kung saan ang parehong pangmatagalang overload at biglaang short-circuit fault ay kailangang tugunan. Ang mga modernong hanay ng produkto ng MCB ay karaniwang pinagsasama ang mga thermal at magnetic release at maaaring magbigay ng mga katangian ng B, C, o D depende sa nilalayong pagkarga.

Aling Mga Teknikal na Parameter ang Dapat Suriin ng Mga Mamimili?

Kadalasang nakatuon ang mga mamimili sa kasalukuyang rating at presyo habang tinatanaw ang iba pang mga parameter. Para sa isang maaasahang detalye ng proyekto, ang mga sumusunod na katangian ay dapat na sama-samang suriin.

Ang dokumentasyon ng produkto mula sa mga naitatag na tagagawa ay karaniwang nagbibigay ng mga parameter na ito nang magkasama sa halip na ituring ang breaking capacity bilang isang nakahiwalay na detalye.

Paano Nakakaapekto ang B, C, at D Trip Curves sa Pagpili?

Ang kurba ng biyahe ay isa sa pinakamahalagang desisyon kapag tinutukoy ang isang MCB. Inilalarawan ng liham ang tinatayang saklaw kung saan gumagana ang magnetic instantaneous release na may kaugnayan sa rate ng kasalukuyang breaker.

Ang mga saklaw na ito ay karaniwang nauugnay sa mga katangian ng IEC 60898-1 MCB.

Halimbawa, kung ang isang motor ay gumagawa ng isang pansamantalang panimulang kasalukuyang ilang beses na mas mataas kaysa sa normal nitong operating kasalukuyang, ang isang napaka-sensitive na kurba ay maaaring hindi kinakailangan sa panahon ng startup. Maaaring mas angkop ang isang C-curve o D-curve device, depende sa kagamitan at sa kumpletong disenyo ng circuit.

Saan Karaniwang Ginagamit ang 6kA AC Miniature Circuit Breaker?

Ang 6kA AC miniature circuit breaker ay maaaring maging angkop para sa maraming mababang boltahe na mga application kapag ang aktwal na antas ng fault, boltahe, kasalukuyang, at mga kinakailangan sa pag-install ay pasok sa mga detalye ng device.

• Pamamahagi ng tirahan:mga circuit ng ilaw, mga socket circuit, mga gamit sa bahay, at mga circuit ng sangay.
• Mga komersyal na gusali:mga office distribution board, lighting system, retail facility, at maliliit na equipment circuit.
• Mga pang-industriyang control panel:mga auxiliary circuit, control equipment, maliliit na motor, at iba pang angkop na low-voltage load.
• Mga serbisyo sa gusali:Mga auxiliary circuit, pump, ilaw, at pangkalahatang pamamahagi ng kuryente na nauugnay sa HVAC kung saan naaangkop ang mga detalye.
• Mga kabinet ng pamamahagi ng kuryente:proteksyon ng branch-circuit at modular distribution system.

Ang aktwal na aplikasyon ay dapat palaging ma-verify laban sa dokumentasyon ng produkto ng gumawa at sa mga kinakailangan ng pag-install. Ang isang 6kA rating ay hindi dapat ipagpalagay na angkop para sa bawat elektrikal na kapaligiran.

Anong mga Problema ang Matutulungang Pigilan ng Tamang MCB?

Ang isa sa pinakamalaking alalahanin sa pagbili ay hindi lamang kung gumagana ang isang breaker, ngunit kung ito ay gumaganap nang tuluy-tuloy sa ilalim ng mga kundisyon kung saan ito napili.

1. Patuloy na Sobra

Ang isang circuit na nagdadala ng sobrang agos ng masyadong mahaba ay maaaring magdulot ng pag-init ng konduktor at pagkasira ng napaaga na kagamitan. Ang thermal release ay idinisenyo upang tumugon sa matagal na mga kondisyon ng labis na karga.

2. Pinsala ng Short-Circuit

Ang angkop na kapasidad ng pagsira ay nagbibigay-daan sa MCB na matakpan ang isang labis na fault current nang hindi lalampas sa tinukoy na kakayahan sa pagkaantala ng device.

3. Istorbo na Tripping

Ang isang hindi angkop na kurba ng paglalakbay ay maaaring magdulot ng mga hindi kinakailangang pagkaantala kapag nagsimula ang kagamitan. Ang pagtutugma ng mga katangian ng B, C, o D sa load ay nakakatulong na matugunan ang problemang ito.

4. Mahirap na Pagpapanatili

Ang isang modular na MCB ay maaaring magbigay ng maginhawang manual isolation, na tumutulong sa mga electrician na makilala at magtrabaho sa mga indibidwal na circuit nang hindi kinakailangang isara ang isang buong sistema ng pamamahagi.

5. Kawalang-katiyakan sa Pagkuha

Sa mga proyekto ng B2B, ang mga hindi kumpletong teknikal na detalye ay maaaring humantong sa mga maling produkto, naantalang pag-apruba, o mga gastos sa pagpapalit. Ang isang malinaw na datasheet ng produkto at tinukoy na mga teknikal na parameter ay nakakabawas sa mga panganib na ito.

Paano Makakapili ang Mga Mamimili ng Angkop na 6kA MCB?

Ang isang praktikal na proseso ng pagpili ay maaaring nahahati sa ilang mga hakbang. Nakakatulong ito sa mga inhinyero at mga koponan sa pagbili na maiwasan ang pagpili ng isang produkto mula lamang sa pamagat ng catalog.

1. Tukuyin ang boltahe ng system.
   Kumpirmahin ang nominal na boltahe ng AC at kung ang application ay single-phase o tatlong-phase.
2. Kalkulahin o kumpirmahin ang kasalukuyang disenyo.
   Ang rate na kasalukuyang ng MCB ay dapat na iugnay sa inaasahang pagkarga ng circuit at ang pinapayagang kasalukuyang ng konduktor.
3. Tukuyin ang inaasahang kasalukuyang short-circuit.
   Suriin ang available na fault current sa installation point at kumpirmahin na ang napiling 6kA breaking capacity ay sapat.
4. Suriin ang pagpasok ng pagkarga.
   Tukuyin kung ang circuit ay naglalaman ng mga motor, transformer, capacitive equipment, switching power supply, o iba pang load na gumagawa ng makabuluhang startup current.
5. Piliin ang naaangkop na kurba ng paglalakbay.
   Piliin ang B, C, o D batay sa aktwal na pagkarga at mga kinakailangan sa proteksyon sa halip na piliin lamang ang pinakakaraniwang opsyon.
6. Piliin ang configuration ng poste.
   Kumpirmahin kung ang proyekto ay nangangailangan ng 1P, 1P+N, 2P, 3P, 3P+N, o ibang configuration na sinusuportahan ng serye ng produkto.
7. I-verify ang mga pamantayan at dokumentasyon.
   Hilingin ang naaangkop na datasheet, impormasyon ng pagsubok, mga sertipiko, mga dimensyon na guhit, at mga tagubilin sa pag-install.
8. Suriin ang pagiging tugma ng panel.
   I-verify ang mga dimensyon ng DIN-rail, pag-aayos ng terminal, hanay ng conductor, mga accessory, at magagamit na espasyo sa pag-install.

Mga Karaniwang Pagkakamali sa Pagpili na Dapat Iwasan

Kahit na lumilitaw na tama ang mga pangunahing detalye, maraming mga pagkakamali ang maaaring lumikha ng mga problema pagkatapos ng pag-install.

Ang tamang koordinasyon sa pagitan ng na-rate na kasalukuyang, kapasidad ng conductor, katangian ng biyahe, at antas ng fault ay mahalaga sa maaasahang pagpili ng MCB.

Bakit Makipagtulungan sa Isang Sanay na Manufacturer ng MCB?

Para sa malalaking dami ng pagkuha, mga proyekto ng OEM, mga pakikipagsosyo sa pamamahagi, at pagmamanupaktura ng electrical panel, ang kalidad ng produkto ay isang pagsasaalang-alang lamang. Kailangan din ng mga mamimili ang mga pare-parehong detalye, matatag na produksyon, tumutugon na teknikal na komunikasyon, at dokumentasyon na sumusuporta sa pag-apruba ng proyekto.

Shanghai DaDa Electric Co., Ltd.ay maaaring ituring bilang isang kasosyo sa pagmamanupaktura para sa mga customer na naghahanap ng mga miniature na solusyon sa circuit breaker at mga kaugnay na produktong proteksyon sa kuryente na may mababang boltahe. Para sa mga mamimili ng B2B, ang pinakakapaki-pakinabang na pagsusuri ng supplier ay dapat tumuon sa masusukat na teknikal na impormasyon sa halip na mga claim sa marketing lamang.

• I-clear ang mga detalye ng produkto at teknikal na parameter
• Tinukoy ang rate ng kasalukuyang at mga saklaw ng boltahe
• Magagamit na mga opsyon sa breaking-capacity
• Impormasyon sa trip-curve para sa iba't ibang kondisyon ng pagkarga
• Mga guhit ng produkto at impormasyon sa pag-install
• Naaangkop na sertipikasyon at dokumentasyon ng pagsunod
• Matatag na mga pamamaraan sa pagmamanupaktura at pagkontrol sa kalidad
• Teknikal na komunikasyon para sa mga kinakailangan na partikular sa proyekto
• OEM/ODM support kung saan naaangkop

Para sa mga importer at electrical distributor, ang mga salik na ito ay maaaring maging lalong mahalaga kapag ang mga produkto ay kailangang isama sa iba't ibang sistema ng pamamahagi o ibenta sa maraming merkado.
