Isang Praktikal na Gabay sa Mga Natitirang Kasalukuyang Circuit Breaker na may Over current na Proteksyon

Ano ang RCBO?

AnRCBO— residual current circuit breaker na may over current protection — ay isang mababang boltahe na proteksiyon na aparato na pinagsasama ang overload na proteksyon, short-circuit na proteksyon at natitirang kasalukuyang (leakage) detection sa iisang molded unit. Sa loob ng compact housing, ang isang thermal-magnetic trip mechanism ay humahawak sa mga overload at short-circuit, habang ang isang zero-sequence current transformer ay patuloy na nagkukumpara sa kasalukuyang dumadaloy sa mga live at neutral na conductor. Kapag ang pagkakaiba ay lumampas sa na-rate na natitirang kasalukuyang (IΔn), ang device ay bumibiyahe sa loob ng millisecond, ang pagputol ng supply bago ang leakage current ay maaaring makapinsala sa mga tao o magdulot ng sunog.

Kailan pipili ng RCBO: panghuling sub-circuit na nangangailangan ng parehong higit sa kasalukuyang proteksyon at personal na proteksyon sa pagtagas — mga panlabas na lalagyan, mga circuit ng appliance, garahe, basement, banyo at iba pang mamasa o madaling ma-access na mga lokasyon.

Ang DABL-63 ay kabilang sa klase ng RCBO: isang device, tatlong proteksyon — ang pinaka-space at cost-efficient na pagpipilian para sa single-phase household final circuits.

Paano pumili ng tamang RCBO?

1. Rated current (In): tumugma sa tuluy-tuloy na pagkarga ng circuit, na may headroom para sa inrush na alon ng mga appliances (hal. 40A ay sumasaklaw sa mga standard na household appliance circuit).

2. Breaking capacity (Icn): dapat na mas mataas kaysa sa inaasahang short-circuit current sa installation point; Sinasaklaw ng 6kA ang mga tipikal na antas ng residential at light commercial fault.

3. Mga pole: 1P+N para sa single-phase final circuit na may compact DIN-rail mounting.

4. Tripping na katangian: C-curve (5–10× In) para sa pangkalahatang pagkarga ng sambahayan at appliance; B-curve para sa sensitibong electronics; D-curve para sa pagsisimula ng motor.

5. Mga pamantayan at sertipikasyon: Ang pagsunod sa IEC/EN 61009-1 at pagmamarka ng CE ay ang baseline para sa mga internasyonal na proyekto.

6. Application: Ang mga panlabas na lalagyan, mga circuit ng appliance at ilaw sa garahe/basement ay maaaring mangailangan ng mas mataas na sensitivity kaysa sa mga pangkalahatang panloob na circuit.

Ano ang hitsura ng isang mahusay na tinukoy na RCBO

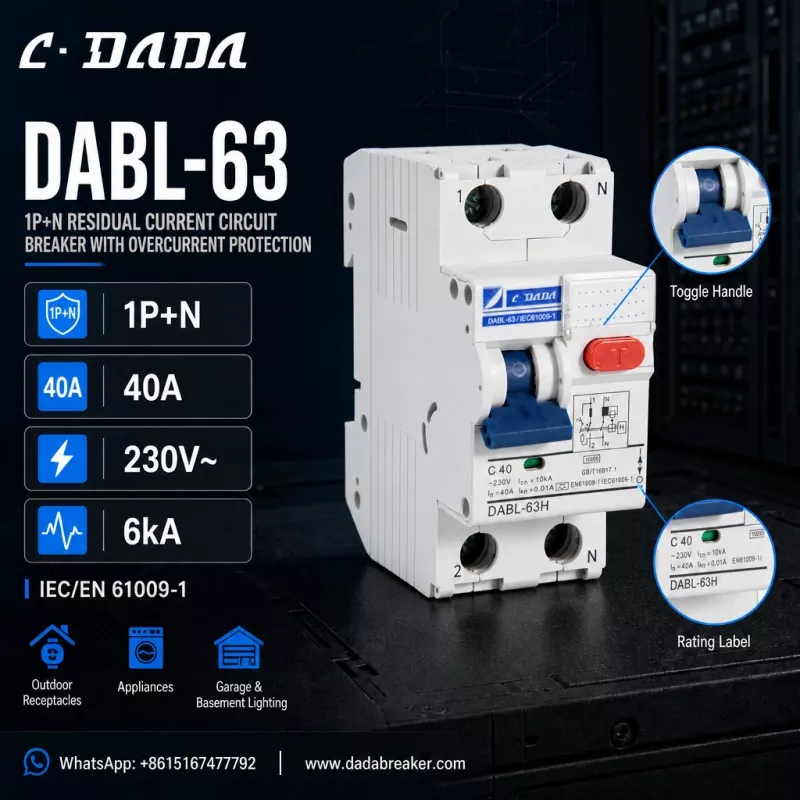

Upang gawin itong kongkreto, isaalang-alang ang DABL-63 mula saC·DADA Electric, isang 1P+N natitirang kasalukuyang circuit breaker na may sobrang kasalukuyang proteksyon na naglalarawan kung ano ang hahanapin sa klase ng device na ito:1P+N configuration

● Live pole switched at neutral na sinundan, compact para sa standard DIN-rail distribution boards 40A rated current (In)

● Sa C-curve tripping (C40) 230V~ rated boltahe

● 6kA breaking capacity (Icn)

● IΔn = 0.01A (10mA) high-sensitivity na natitirang kasalukuyang proteksyon

● Pagsunod sa IEC/EN 61009-1

● Pulang T test button para sa mga pana-panahong functional check, mga terminal na may markang 1/2/N, rating label at circuit diagram na naka-print sa housing

● Ginawa para sa mga panlabas na lalagyan, mga gamit sa bahay, garahe at ilaw sa basement

Ang lohika sa likod ng pagtutukoy na ito

Ang isang 40A, 1P+N frame na may 10mA high-sensitivity leakage protection ay sumasaklaw sa karamihan ng residential final circuits: 40A ay tumutugma sa load ng mga karaniwang appliance at socket circuits, pinapanatili ng 1P+N na compact ang device para sa mga masikip na distribution board, at ang 10mA sensitivity ay nagbibigay ng dagdag na layer ng mga personal na proteksyon sa paligid kung saan ang mga IEC na lugar ay nangangailangan ng personal na proteksyon sa paligid kung saan eksaktong humihingi ang IEC ng mga personal na proteksyon sa mga bata.

FAQ

Q: Ano ang RCBO?

A: Ang RCBO — residual current circuit breaker na may over current protection — ay isang reset table na low-voltage protective device na pinagsasama ang overload na proteksyon, short-circuit na proteksyon at natitirang kasalukuyang (leakage) na proteksyon sa isang unit, karaniwang hanggang 63A para sa mga huling circuit.

Q: Ano ang pagkakaiba ng RCBO at MCB?

A: Ang MCB ay nagbibigay lamang ng overload at short-circuit na proteksyon. Ang RCBO ay nagdaragdag ng natitirang kasalukuyang (leakage) detection sa itaas, na dinidiskonekta ang circuit kapag ang leakage current ay lumampas sa IΔn — pinoprotektahan ang mga tao at pinipigilan ang mga sunog sa kuryente.

Q: Ano ang ibig sabihin ng IΔn = 10mA?

A: Ang IΔn ay ang na-rate na natitirang kasalukuyang operating. Ang 10mA ay isang high-sensitivity rating: ang device ay bumibiyahe kapag ang leakage current ay umabot sa 10mA, na nagbibigay ng mas mabilis na personal na proteksyon kaysa sa 30mA general-purpose rating.

Q: Ano ang DABL-63 RCBO?

A: Ang DABL-63 ay isang 1P+N residual current circuit breaker na may over current na proteksyon mula sa C·DADA Electric — 40A, C-curve, 230V~, 6kA breaking capacity at 10mA high-sensitivity leakage protection, na sumusunod sa IEC/EN 61009-1, para sa mga lalagyan ng ilaw sa bahay/sa labas ng bahay.
