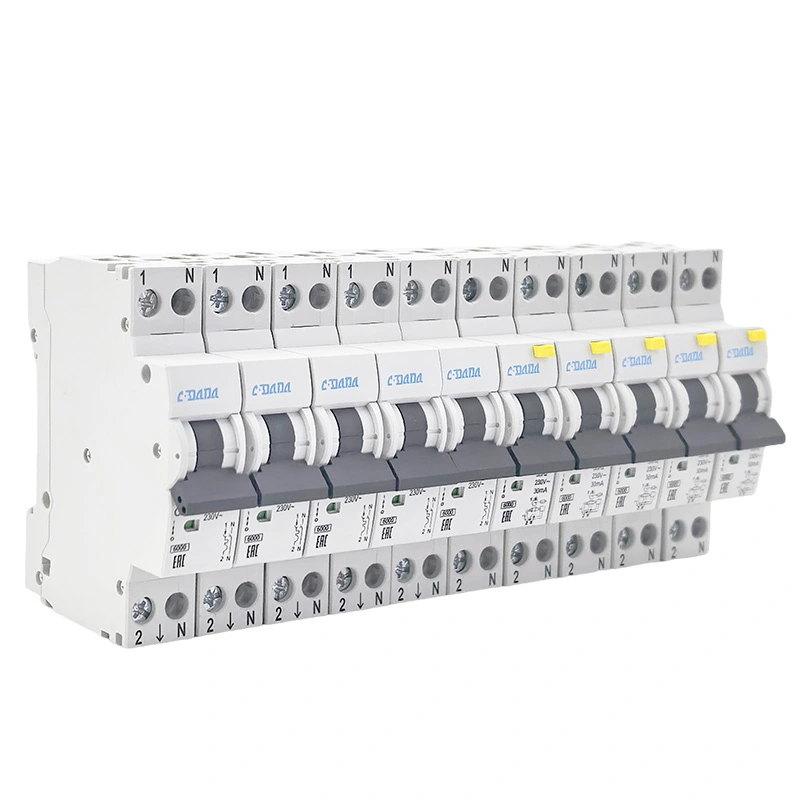

Miniature Circuit Breaker DPN 6KA

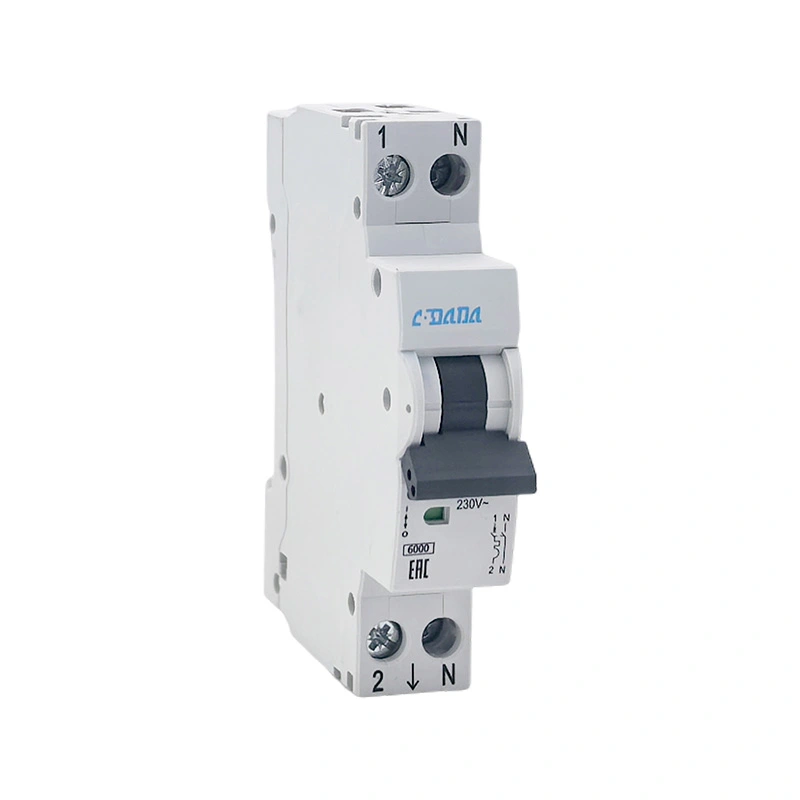

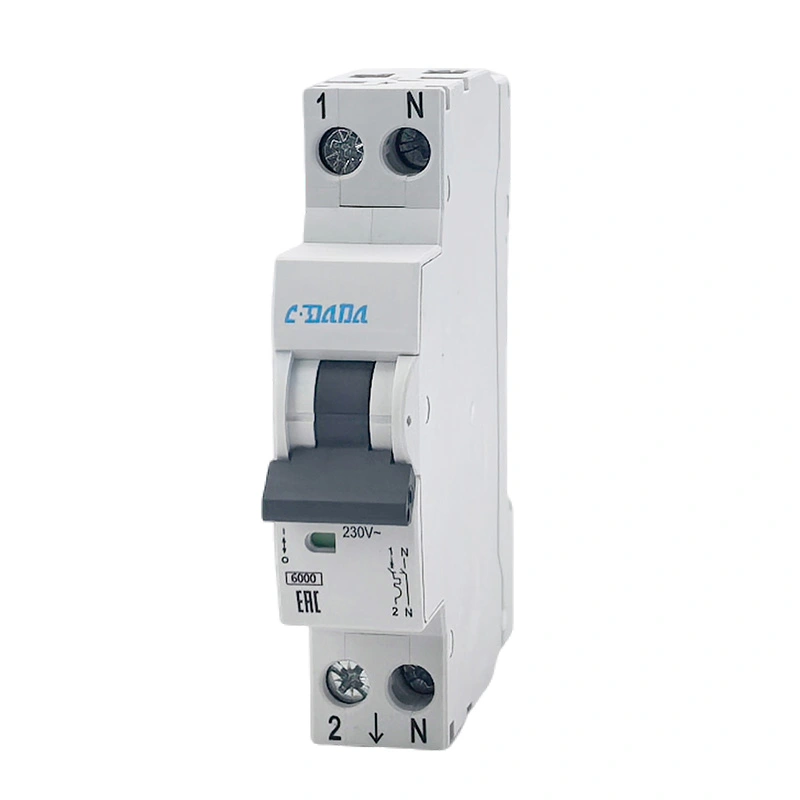

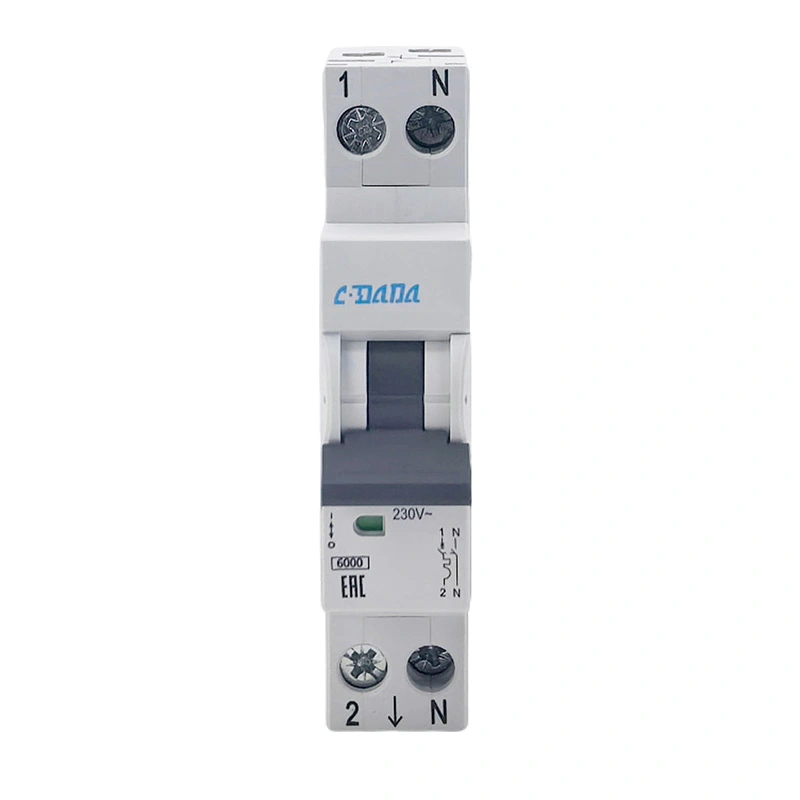

Ang CDADA DAB7N Miniature Circuit Breaker DPN 6KA ay isang propesyonal na 1P+N dual-break miniature circuit breaker na independiyenteng binuo ng Shanghai DADA Electric, isang maaasahang tagagawa na may 40+ taong karanasan. Sa 6kA na mataas na breaking capacity, kasabay na operasyon, at N-pole na "make first, break later" na disenyo, epektibo nitong pinapabuti ang pagganap ng arc extinguishing at pinoprotektahan ang mga circuit at kagamitan nang ligtas. Malawakang ginagamit sa mga distribution box, dekorasyon sa bahay, commercial power, at lighting circuits, ito ang unang pagpipilian para sa mga pandaigdigang mamimili, distributor at OEM customer.

Ano ang Mga Bentahe ng MCB DPN 6KA?

★ 1P+N DPN structure, dalawahang break point, mas ligtas at mas maaasahan

★ Ang N pole ay nauuna at nasira sa ibang pagkakataon, pinahuhusay ang kapasidad ng arc breaking

★ 6kA real breaking capacity, malakas na proteksyon ng short-circuit

★ Compact na 17.8mm ang lapad, nakakatipid ng espasyo sa cabinet

★ B/C tripping curves available para sa iba't ibang load

★ IP20 protection grade, ligtas hawakan

★ Malawak na hanay ng mga kable: 1–25mm² flexible cable

★ DIN rail mounting, mabilis at matatag na pag-install

★ Mataas at mababang temperatura na pagtutol: -25℃~+50℃

★ Mahabang mekanikal na buhay hanggang sa 20,000 beses

Mga aplikasyon

Ang CDADA Miniature Circuit Breaker DPN 6KA ay malawakang ginagamit sa:

★ Mga gusali ng tirahan, apartment, villa, palamuti sa bahay

★ Mga opisina, tindahan, hotel, paaralan, ospital

★ Mga circuit ng ilaw, mga saksakan ng kuryente, maliliit na kagamitan sa kuryente

★ Mga gamit sa sambahayan: mga pampainit ng tubig, air conditioner, electric heater

★ Old circuit reconstruction at distribution box upgrade

★ Komersyal at sibil na mababang boltahe na mga sistema ng pamamahagi ng kuryente

Talahanayan ng Mga Teknikal na Parameter

Mga Sukat ng Balangkas

★ Haba: 82.5mm

★ Taas: 73.2mm

★ Lapad: 17.8mm (karaniwang 1-module na lapad)

★ Pag-mount: 35mm DIN rail

★ Wiring: angkop para sa 1–25mm² flexible/matibay na cable

★ Kapal ng busbar: 0.8–2mm

Mga Standard na Item sa Pagsubok

★ 1.13Sa non-tripping test (≥1 oras)

★ 1.45In tripping test (<1 oras)

★ 2.55In overload action test

★ Magnetic instantaneous tripping test (3In/5In para sa B/C curve)

★ pagsubok sa boltahe na makatiis ng dielectric

★ Pagsusuri sa pagtaas ng temperatura

★ Pagsubok sa kapasidad ng short-circuit breaking (6kA)

★ Mechanical at electrical life test

★ Pagsubok sa pagpapatakbo ng mataas at mababang temperatura

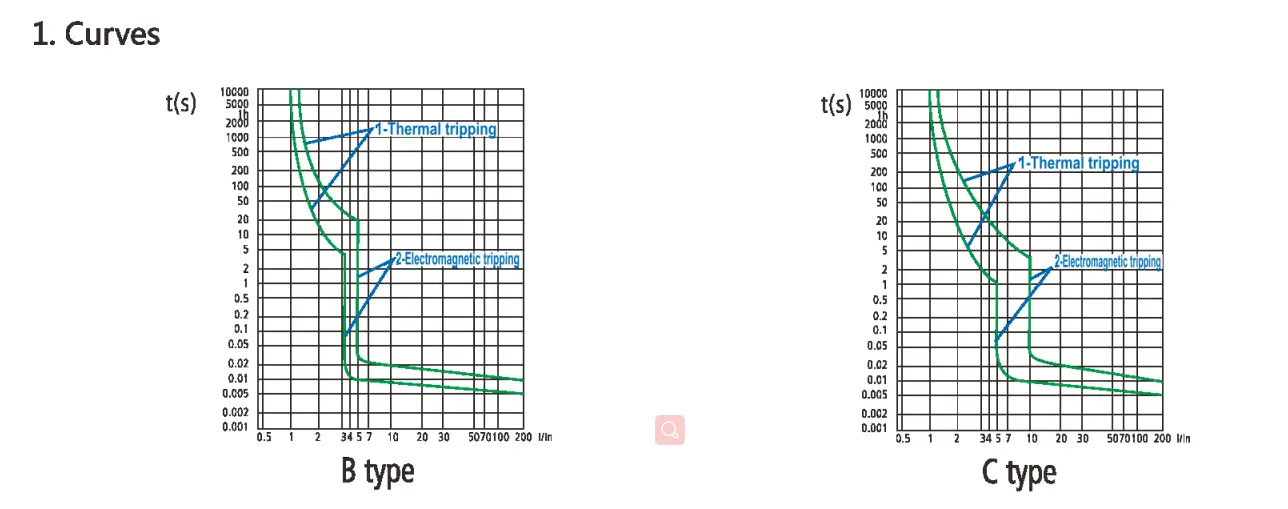

Tripping Characteristic Curves

IEC 60898-1

Magnetic Release

Kapag naganap ang isang circuit short circuit, ang agarang tripping ay nakakamit ng isang magnet na may core na bakal. Ayon sa pamantayan ng IEC60898, ang produktong ito ay maaaring nahahati sa tatlong uri: B, C, at D.

Thermal Release

●Kapag nagkaroon ng overload sa circuit, ang bimetallic strip ng circuit breaker ay baluktot dahil sa init, na magiging sanhi ng pagkadiskonekta ng mga contact at magreresulta sa thermal tripping;

●Ang IEC standard ay tumutukoy sa tripping time range para sa iba't ibang overload currents;

●Ang reference test environment temperature ay 30 °C.

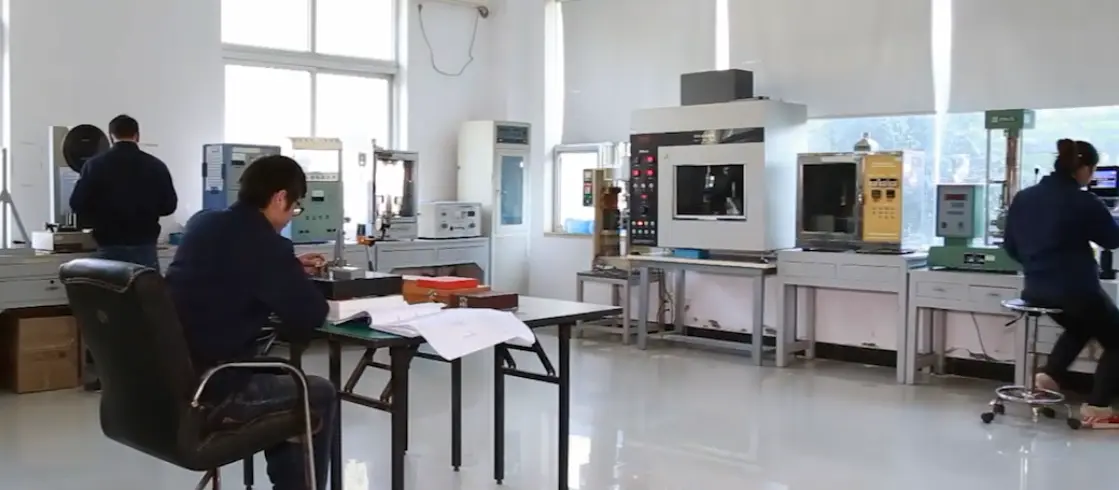

Proseso ng Pagkontrol sa Kalidad

1. Papasok na inspeksyon at pagpapatunay ng sertipikasyon ng hilaw na materyal

2. Awtomatikong injection molding at precision metal stamping

3. Semi-tapos na pagpupulong at pagkakalibrate ng produkto

4. 100% buong pagsubok na katangian ng tripping

5. Makatiis sa pagsubok sa pagganap ng boltahe at pagkakabukod

6. Mataas at mababang temperatura na pagsubok sa pagtanda

7. Hitsura, sukat at inspeksyon ng logo

8. Panghuling pag-iinspeksyon sa packaging at kargamento

Packaging at Pagpapadala

★ Standard export carton na may shockproof lining

★ Group box na nakabalot para maiwasan ang scratch

★ I-clear ang label: modelo, kasalukuyan, pole, dami, sertipikasyon

★ Angkop para sa dagat, hangin at transportasyon sa lupa

★ Suportahan ang OEM packaging, custom na logo at label

Mga Kaso ng Tagumpay ng Customer

Ang CDADA MCB DPN 6KA ay na-export sa higit sa 50 mga bansa at rehiyon:

★ Pangmatagalang bulk supply para sa European at Asian distributor

★ Mga proyekto sa pagsasaayos ng circuit ng sambahayan sa Middle East at Africa

★ OEM pakikipagtulungan sa mga kilalang internasyonal na mga de-koryenteng tatak

★ Power distribution na sumusuporta para sa mga developer ng real estate

★ Matatag na mga order mula sa mga electrical contractor at system integrator

Bakit Pumili ng DADA Electric?

★ 40+ taon ng propesyonal na karanasan sa circuit breaker R&D at produksyon

★ 90% na mga pangunahing bahagi na ginawa sa bahay, matatag na kontrol sa kalidad

★ ISO9001 certified, ganap na pagsunod sa mga internasyonal na pamantayan

★ Mga kumpletong certification: CE, CB, CCC, atbp.

★ Malaking kapasidad ng produksyon, mabilis na paghahatid para sa maramihang mga order

★ Propesyonal na teknikal na suporta at serbisyo pagkatapos ng benta

★ Tanggapin ang pag-customize ng OEM at ODM upang matugunan ang mga pangangailangan sa merkado

★ Global logistics system, ligtas at maagap na paghahatid
