250V DC Miniature Circuit Breaker

Protektahan ang iyong mga DC circuit gamit ang CDADA DAB7-63 250V DC Miniature Circuit Breaker (MCB) – na-rate na hanggang 250V DC, na inhinyero ng Shanghai DADA Electric CO., LTD, isang maaasahang pabrika sa China, para sa maaasahang overload at short-circuit na proteksyon sa modernong solar photovoltaic (PV), telekomunikasyon, imbakan ng baterya, at mga pang-industriyang DC system.

Hindi tulad ng mga karaniwang AC breaker, ang DAB7-63 ay partikular na idinisenyo para sa mga DC application, kung saan ang arc extinction ay mas mahirap dahil sa patuloy na polarity ng boltahe. Sa mataas na kapasidad ng breaking na 6,000A sa DC 250V, mabilis nitong pinuputol ang fault currents upang maiwasan ang pinsala mula sa reverse current, feedback ng inverter, o string faults—ginagawa itong mahalagang bahagi ng kaligtasan sa residential at commercial solar installation.

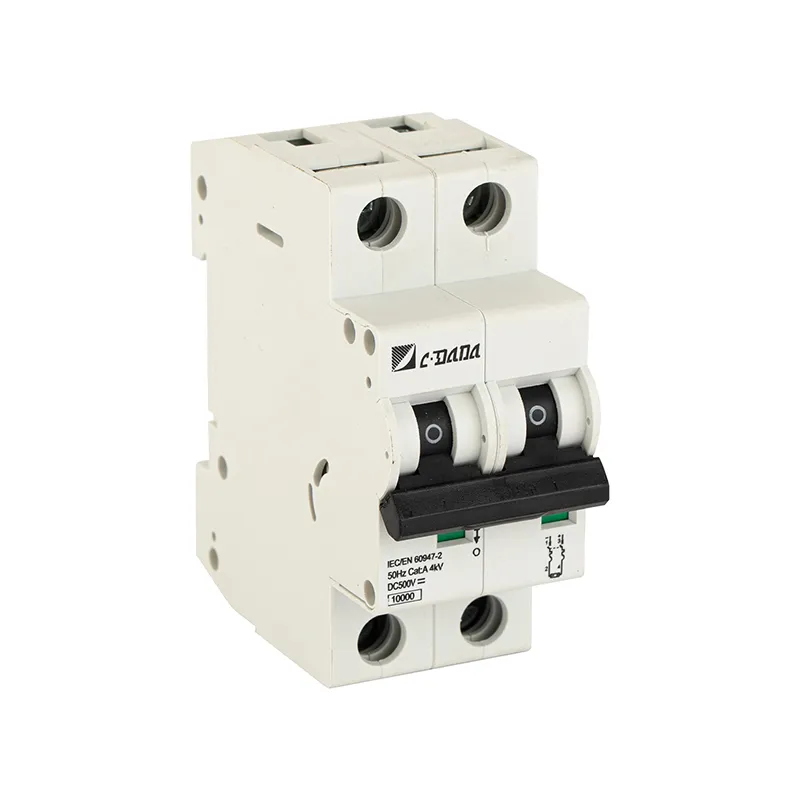

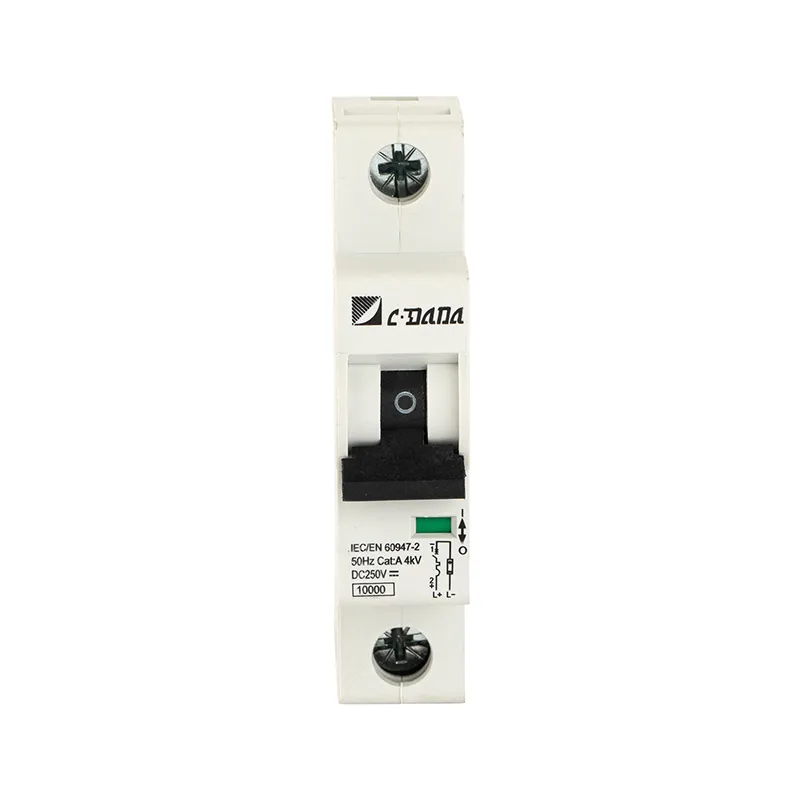

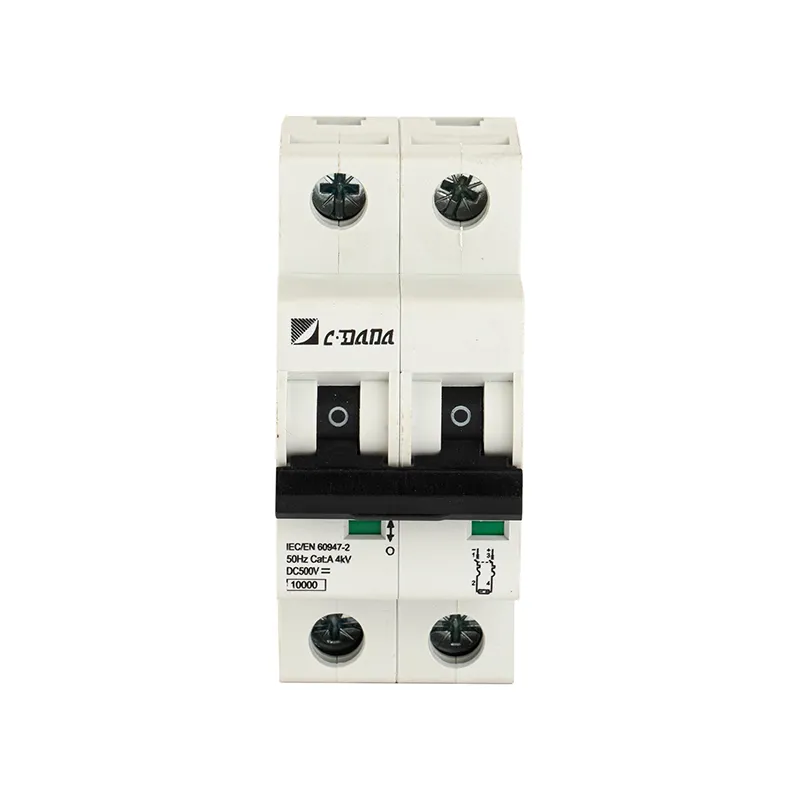

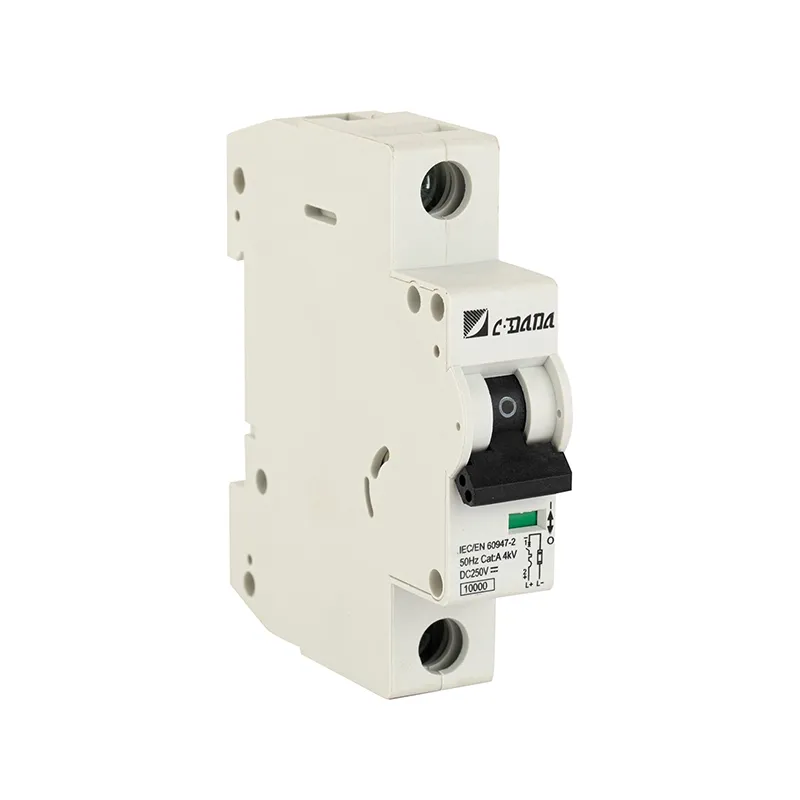

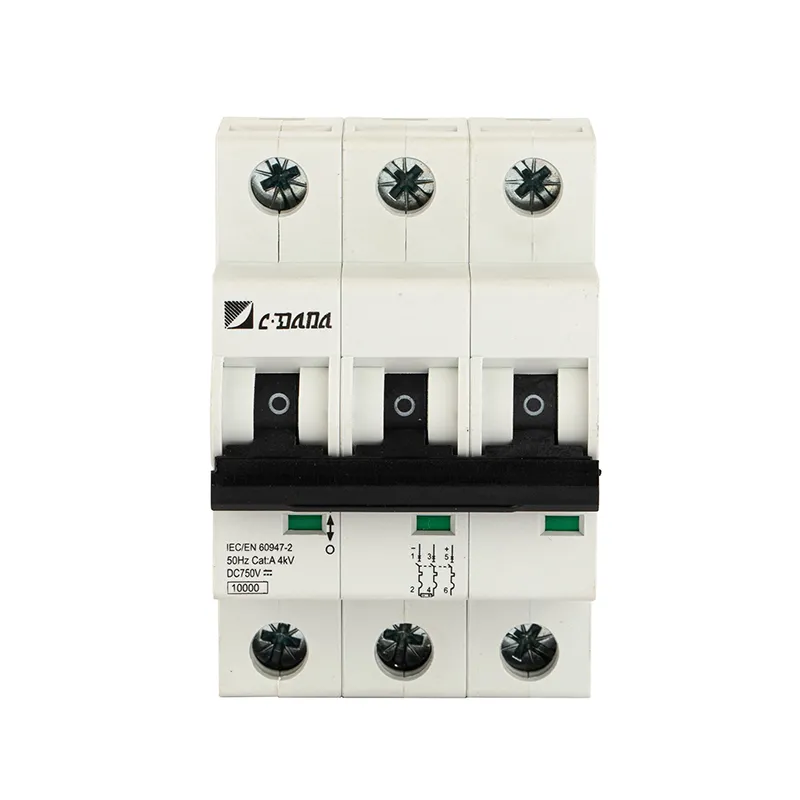

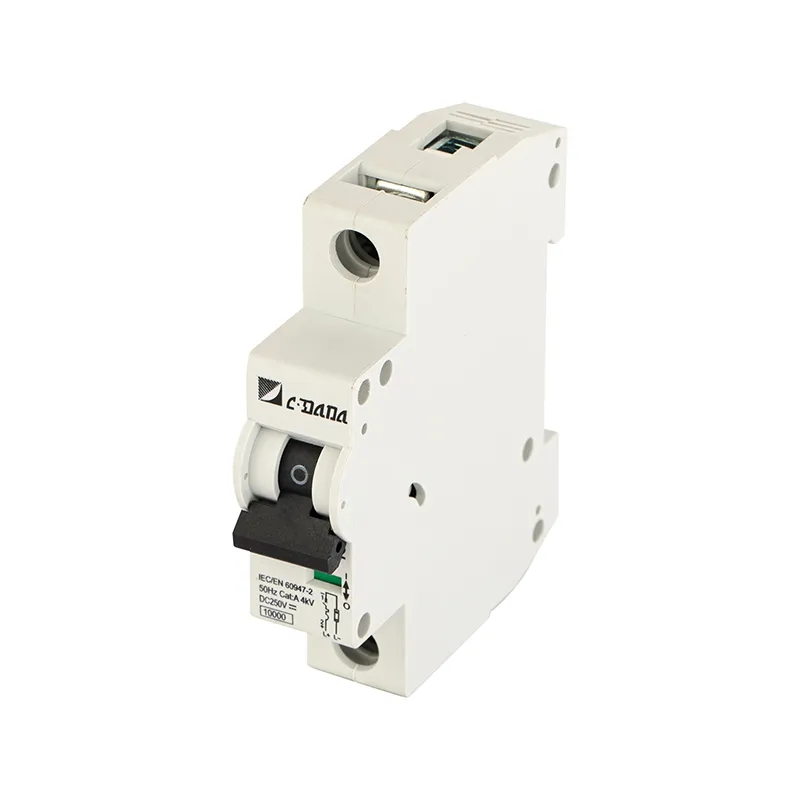

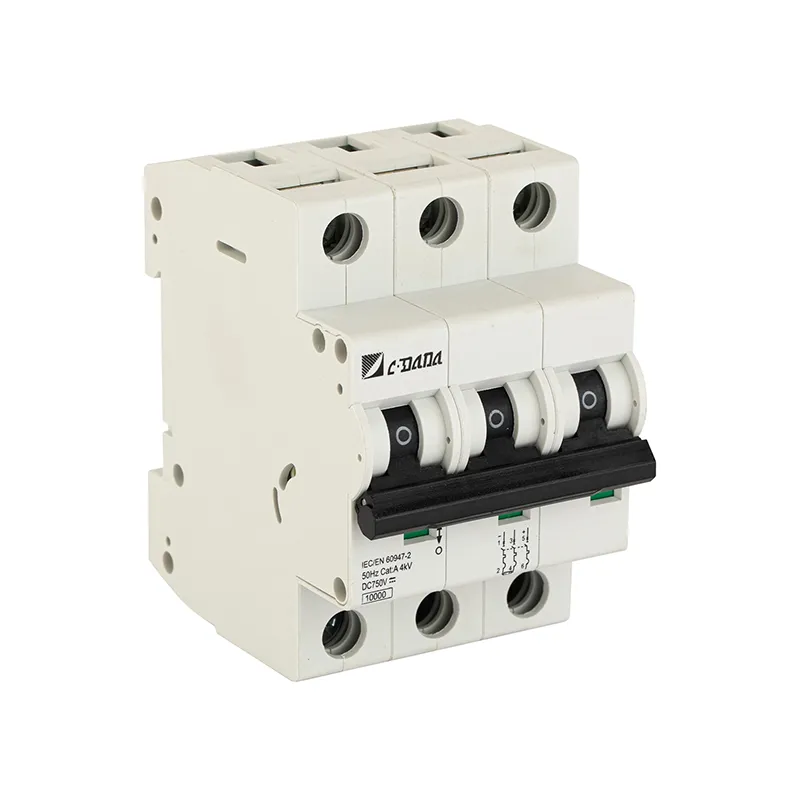

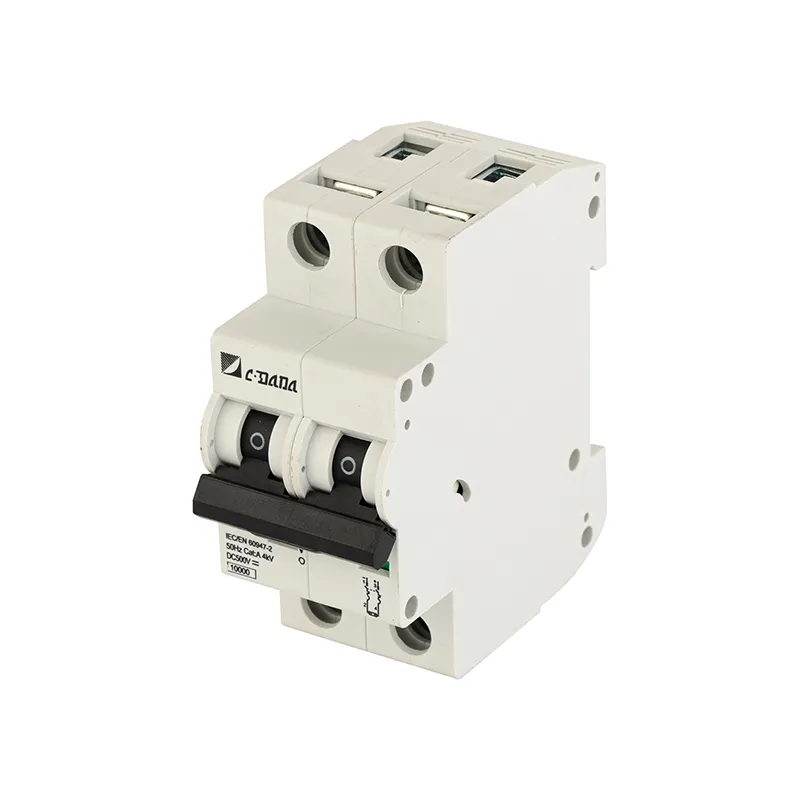

Available sa 13 kasalukuyang mga rating (1A–63A) at 1P na configuration para sa 250V DC, ito rin ay nagiging 2P (500V), 3P (750V), at 4P (1000V) para sa mas mataas na boltahe na PV array. Nagtatampok ang breaker ng dalawahang opsyon sa mga wiring (cable o busbar), malinaw na indikasyon ng posisyon ng contact, at mekanismo ng mabilis na paggawa/fast-break para sa pinahusay na pagsugpo sa arko. Ganap na sumusunod sa IEC 60947-2, IEC 60947-8, CCC, at EU RoHS, tinitiyak nito ang pandaigdigang kaligtasan at mga pamantayan sa kapaligiran.

Mga Pangunahing Detalye

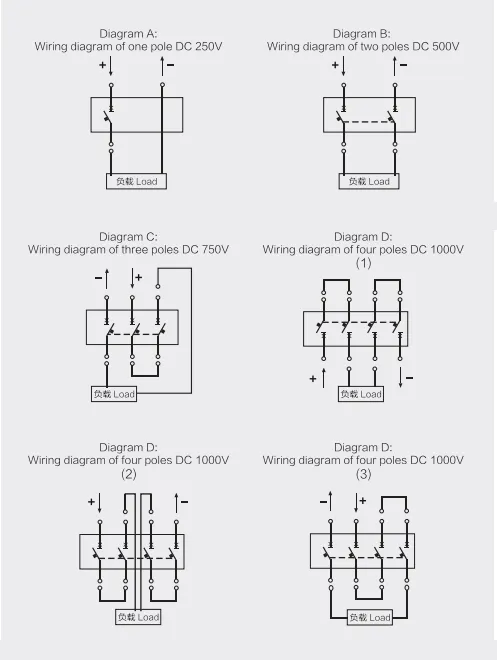

Wiring Diagram

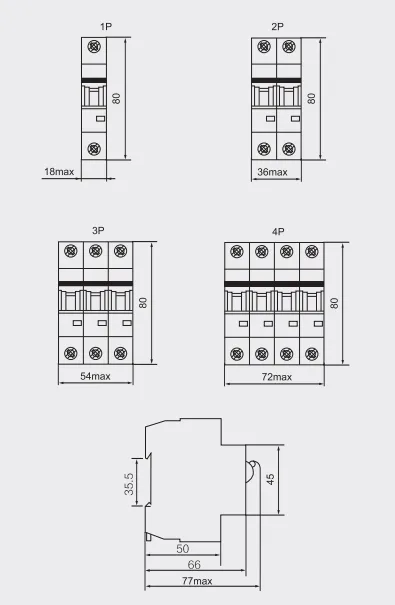

Miniature DC circuit breaker outline at mga sukat ng pag-install

Bakit Pumili ng CDADA DC MCB 250V?

★ Layunin-Built para sa DC Systems

Tinitiyak ng na-optimize na disenyo ng arc chute ang ligtas na pagkagambala ng mga DC fault current—hindi tulad ng mga repurposed AC breaker.

★ Solar PV Handa

Kritikal para sa pagprotekta sa mga PV module mula sa reverse current at feedback sa pagkabigo ng inverter—nagpapahusay sa pagiging maaasahan ng system.

★ High Breaking Capacity

Ang 6kA sa 250V DC ay nakakatugon sa mga kinakailangan para sa karamihan ng residential at maliliit na komersyal na solar installation.

★ Mga Pandaigdigang Sertipikasyon

IEC + CCC + RoHS = pinagkakatiwalaang pagganap sa Asia, Europe, Africa, at Latin America.

★ Disenyong Ligtas ng Gumagamit

Pinipigilan ng malinaw na window ng posisyon ng contact ang maling operasyon; pinapasimple ng dual wiring ang pagsasama ng panel.

★ Malawak na Operating Range

Maaasahang gumagana mula –35°C (malamig na klima) hanggang +70°C (mainit na mga bubong o enclosure).

Bakit pumili ng CDADA?

★ Kami ay tagagawa para sa higit sa 42 taon. Ang aming kumpanya ay itinayo noong 1983, na umunlad nang napakabilis sa mga nakaraang taon. Sa mahigit 1000 item, kami ay nagdidisenyo at gumagawa ng sarili naming circuit breaker na nakasentro sa off-the-shelf na OEM circuit breaker at mga seal. Gumagawa kami ng bagong konsepto para gumawa ng sari-saring male circuit breaker para suportahan ang mga pangangailangan ng mga customer.

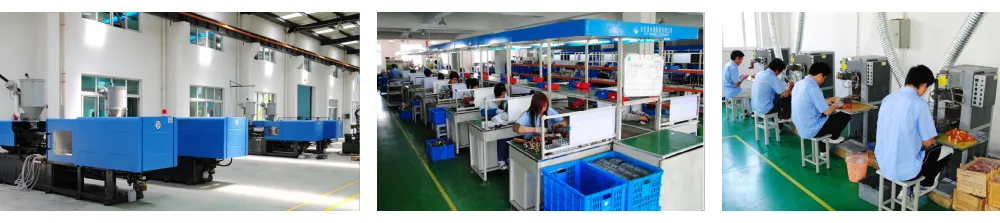

★ Sa mahigit 42 taong karanasan, mayroon kaming in-house na disenyo at kagamitan sa produksyon para sa mabilis at de-kalidad na pagbabalik-tanaw.

★ Mayroon kaming napakabilis na feedback team. Sumagot ang mga katanungan sa loob ng 1 araw ng trabaho, sumagot ang 3D sa loob ng 1 araw ng trabaho.

★ Pag-iimpake

Karamihan sa aming mga customer ay nagbibigay sa amin ng mga detalye ng produkto o packaging mismo sa kanilang mga print ng disenyo. Ikalulugod naming makipagtulungan sa iyo upang matupad ang iyong mga kinakailangan.

★ World sikat na kuryente Power Gen exhibition

Sinasaklaw ng aming eksibisyon ang mundo, Dubai, Brazil, Russia, Hanover, Egypt, Austria, Iran, Mexico at iba pang mga propesyonal na eksibisyon ng kapangyarihan

Mga Karaniwang Aplikasyon

Solar Photovoltaic Systems: Proteksyon ng string sa mga combiner box

Imbakan ng Enerhiya ng Baterya: DC side overcurrent na proteksyon

Telecom Power Cabinets: –48V o +24V DC distribution

Mga Istasyon ng Pagcha-charge ng Electric Vehicle: Mga Auxiliary DC circuit

Mga Industrial Control Panel: PLC, sensor, at actuator DC power feed

FAQ

Q1: Maaari ba akong gumamit ng AC MCB para sa mga DC 250V circuits?

A1: Hindi. Ang mga AC breaker ay umaasa sa zero-crossing upang mapatay ang mga arko—ang DC ay walang zero-crossing, kaya ang mga arc ay nagpapatuloy, na nagiging sanhi ng pagkatunaw, sunog, o pagkabigo sa pagtawid. Palaging gumamit ng DC-rated MCB tulad ng CDADA DAB7-63.

Q2: Mahalaga ba ang polarity?

A2: Oo! Ang DAB7-63 250V DC Miniature Circuit Breaker ay may tinukoy na mga terminal ng input (power +/–) at output (L+/L–). Ang pagbabalik sa polarity ay binabawasan ang kahusayan sa pagsusubo ng arko at maaaring magpawalang-bisa sa sertipikasyon sa kaligtasan.

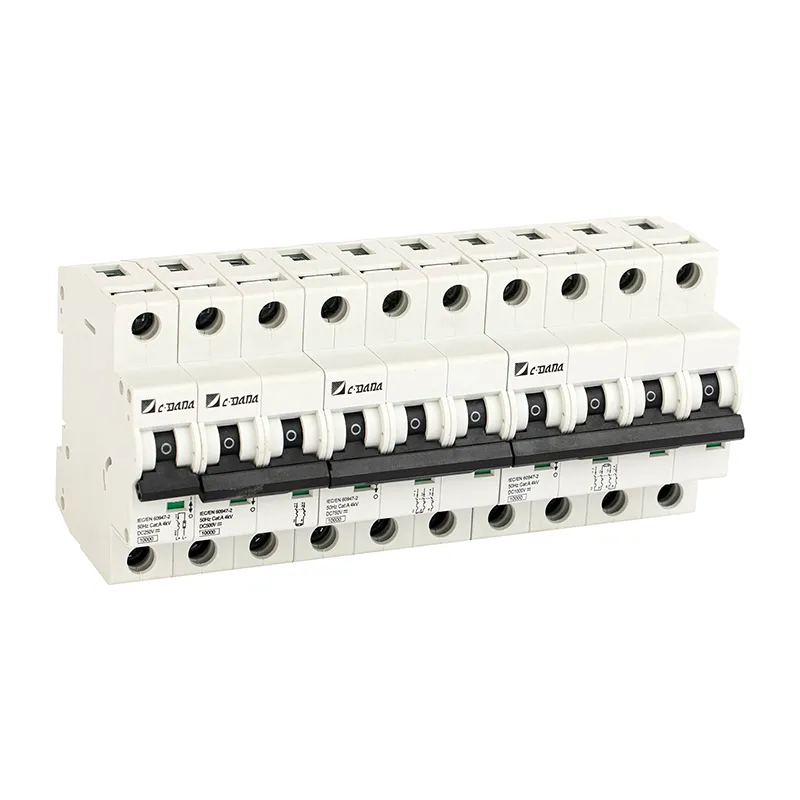

Q3: Ano ang pagkakaiba sa pagitan ng 1P, 2P, at 4P DC MCBs?

A3:

● 1P: Pinoprotektahan ang isang konduktor sa 250V DC (hal., positibong linya sa grounded PV system)

● 2P: Nasira ang parehong + at – sa 500V DC (floating system)

● 4P: Para sa 1000V DC string (malaking komersyal na PV plant)

→ Palaging itugma ang bilang ng poste sa boltahe ng iyong system at grounding scheme.

Q4: Maaari ba itong gamitin para sa madalas na paglipat?

A4: Hindi—idinisenyo ito para sa madalang na manual na operasyon (hal., pagpapanatili). Para sa pang-araw-araw na paglipat, gumamit ng DC contactor o load switch.

Q5: Bakit pipiliin ang CDADA kaysa sa ibang mga tatak ng DC MCB?

A5: Nag-aalok ang CDADA ng:

● True DC arc interruption design (hindi AC-adapted)

● Buong IEC + CCC na sertipikasyon

● I-clear ang visual status indicator

● Malawak na kasalukuyang saklaw (1A–63A) para sa tumpak na sukat

● Mapagkumpitensyang pagpepresyo gamit ang teknikal na dokumentasyon sa English
