Supplier ng Advanced Changeover Switch

CDADAay isang nangungunang Chinese manufacturer at supplier ng changeover switch. Sa aming komprehensibong mga kakayahan sa produksyon, nag-aalok kami ng parehong pakyawan at OEM na mga serbisyo sa pagpapasadya. Sumusunod ang aming mga produkto sa iba't ibang internasyonal na sertipikasyon at pamantayan, na tinitiyak na maaari mong piliin ang mga ito nang buong kumpiyansa.

Ano ang isang DIN Changeover Switch?

A DIN changeover switch ay isang modular, rail-mounted transfer switching device na idinisenyo upang ligtas na maglipat ng mga electrical load sa pagitan ng dalawang pinagmumulan ng kuryente. Pagsunod saIEC 60947-6-1 (transfer switching equipment) atIEC 60947-3 (mga switch-disconnectors), ang mga switch na ito ay nagtatampok ng standardizedPag-mount ng DIN rail (TH35, 35mm top-hat rail) na nagpapagana ng tuluy-tuloy na pagsasama sa mga panel ng pamamahagi sa tabiMga MCB, RCD, at iba pang modular na device.

Ang mga switch ng DIN changeover ay nagsisilbing mga kritikal na bahagi para sa:

Manu-manong paglipat sa pagitan ng mains at backup power (generators, UPS)

Pagpili ng pinagmulan sa dual-supply system

I-load ang paghihiwalay para sa pagpapanatili at kaligtasan

Pamamahala ng enerhiya (peak shaving, dual-tariff switching)

Ang mga kasalukuyang rating ay mula sa16A hanggang 125A para sa mga modular na uri ng DIN rail, na may mas malalaking panel-mount na mga bersyon na umaabot sa3200A. Karaniwang sinusunod ang mga posisyon sa pagpapatakboI-0-II configuration (Source 1 - Off - Source 2), tinitiyak ang malinaw na visual indication at positive break isolation.

Mga Pamantayan sa Modular na Lapad (DIN Rail):

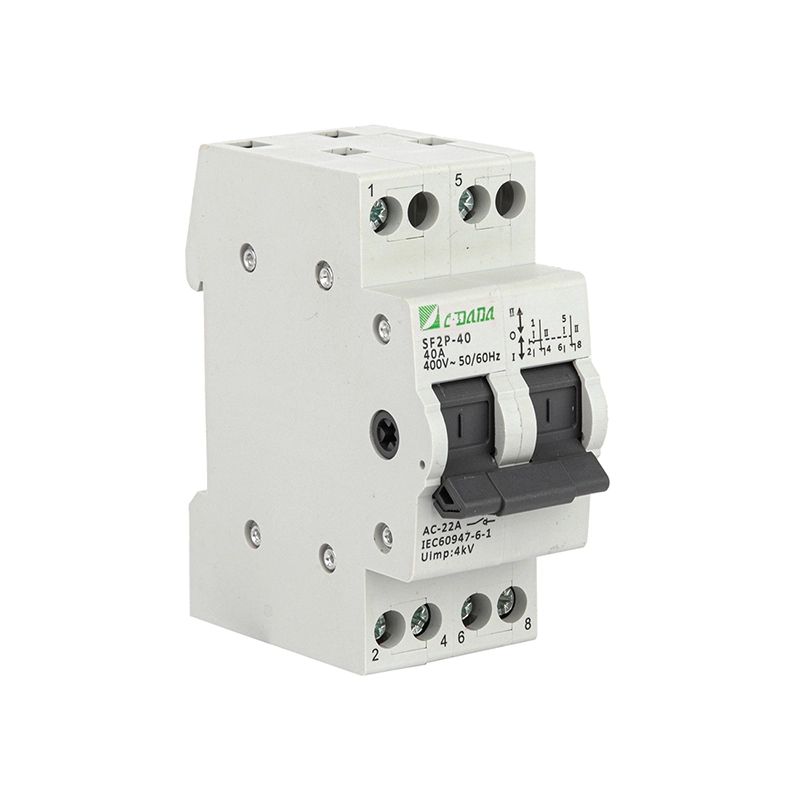

2 Module (35mm): 16A-40A, 2-poste

3 Module (52.5mm): 40A-63A, 2/3-poste

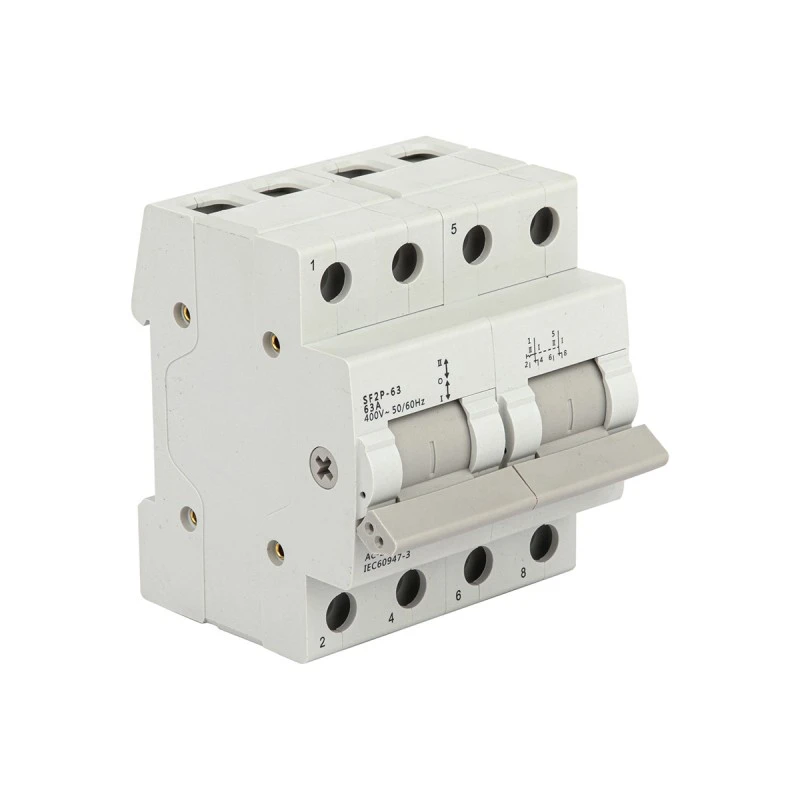

4 na Module (70mm): 63A-125A, 3/4-poste

Mga Pangunahing Pag-andar at Prinsipyo sa Pagpapatakbo

Mechanical Interlock System

Component	Function	Teknikal na Pagtutukoy
Rotary Handle	Manu-manong operasyon, indikasyon ng posisyon	I-0-II na mga posisyon, padlockable sa OFF (3 lock), proteksyon ng IP65
Mekanismo ng Cam	Nagtutulak sa paggalaw ng contact, tinitiyak ang pagkakasunud-sunod	Precision-machined cams, snap-action, positive drive
Contact System	Dalhin at i-break ang kasalukuyang load	Silver-alloy (AgNi/AgCdO), double-break sa bawat poste, aksyong pagpahid
Mechanical Interlock	Pinipigilan ang sabay-sabay na pagsasara ng parehong mga mapagkukunan	Solid mechanical linkage, independiyente sa pagpapatakbo ng hawakan
Mga Pantulong na Contact	Indikasyon ng katayuan, kontrol, pagbibigay ng senyas	1NO+1NC o 2NO bawat switch, 10A rating, positibong operasyon
Clip ng Riles ng DIN	Snap-on mounting, secure na pagpapanatili	Spring steel, 50-100N clamp force, vibration resistant

Operating Sequence (I-0-II)

Posisyon I (Source 1 Connected):

Sarado ang mga pangunahing contact sa Source 1 side

Ang source 2 contact ay tiyak na bukas

Pinipigilan ng mekanikal na interlock ang pagsasara ng Source 2

Posisyon 0 (Naka-off/Isolation):

Parehong bukas ang Source 1 at Source 2 contact

Double break isolation bawat poste

Nakikitang agwat sa pakikipag-ugnayan para sa pag-verify ng kaligtasan

Padlockable para sa maintenance lockout

Posisyon II (Source 2 Connected):

Ang mga contact ng Source 1 ay tiyak na bukas

Ang mga pangunahing contact ay sarado sa Source 2 side

Pinipigilan ng mekanikal na interlock ang pagsasara ng Source 1

Mga Tampok na Pangkaligtasan

Indikasyon ng positibong break: Ang nakikitang paghihiwalay ng contact ay nagpapatunay ng paghihiwalay

Sapilitang buksan ang mga contact: Mechanically naka-link sa posisyon ng hawakan, hindi maaaring magwelding sarado

Pagkakabit ng pinto: Pinipigilan ang pagbubukas ng enclosure kapag naka-ON ang switch

Pasilidad ng padlocking: Hanggang 3 padlock sa OFF na posisyon para sa kaligtasan sa panahon ng maintenance

Mga matatag na posisyon: Hindi naaapektuhan ng vibration, shocks, o pagbabago-bago ng boltahe

Mga Kapaligiran ng Application at Mga Kaso ng Paggamit

Aplikasyon	Tiyak na Paggamit	Mga Karaniwang Pagtutukoy	Pag-mount
Residential Backup	Paglipat ng mains-generator para sa mga tahanan, maliliit na opisina	16A-63A, 2P/4P, AC-22A, I-0-II, DIN rail	DIN Riles
Mga Komersyal na Gusali	UPS bypass, dual mains supply, load shedding	100A-250A, 4P, AC-23A, de-motor o manwal	DIN/Panel
Mga Halamang Pang-industriya	Kritikal na proseso ng kapangyarihan, machine tool supply	160A-630A, 3P/4P, AC-23A, bukas na paglipat	Panel Mount
Mga Data Center	Dual mains, UPS maintenance bypass	250A-800A, 4P, AC-33B, mga magkakapatong na contact	Panel Mount
Pangangalaga sa kalusugan	Mga mahahalagang circuit ng ospital, mga pagkarga sa kaligtasan ng buhay	160A-400A, 4P, AC-33B, awtomatikong paglilipat	Panel/ATS
Renewable Energy	Grid-solar switching, imbakan ng baterya	63A-250A, 4P, DC-rated, I-0-II, DIN rail	DIN Riles
Imprastraktura	Metro traction, ilaw sa paliparan, telecom	400A-1600A, 3P/4P, AC-23A, naka-motor	Panel Mount
Marine/Offshore	Lakas ng barko, supply ng platform	100A-400A, 3P/4P, tropikal, IP65	Kalakip

Dual-Tariff na Pamamahala sa Enerhiya: Ang mga manual na switch ng DIN changeover ay nagbibigay-daan sa awtomatiko o manu-manong paglipat sa pagitan ng:

Peak/Off-peak na mga rate: Ilipat ang mga hindi kritikal na load sa mas murang mga taripa

Grid/Solar optimization: I-maximize ang self-consumption, i-minimize ang grid import

Demand na tugon: Ibuhos ang mga load sa panahon ng mga kaganapan sa peak demand

Proseso ng Paggawa at Daloy ng Produksyon

Precision Manufacturing Sequence

Raw Material IQC → Cam Mechanism Machining → Contact System Fabrication → Housing Molding → Shaft & Handle Assembly → Contact Bridge Integration → Mechanical Interlock Assembly → Auxiliary Contact Fitting → Calibration & Testing → Final Assembly → Quality Verification → Packaging

Mga Yugto ng Kritikal na Paggawa

entablado	Mga Detalye ng Proseso	Mga Quality Control Point
Cam Mechanism Machining	Precision CNC machining ng mga profile ng cam mula sa engineering plastic (POM) o metal (zinc alloy), heat treatment para sa wear resistance	Dimensional tolerance ±0.05mm, surface finish Ra 0.8, hardness HRC 45-55, rotation torque 0.5-2Nm
Makipag-ugnayan sa Fabrication	Silver-nickel (AgNi 90/10) o silver-cadmium oxide (AgCdO) contact tips, brazing to copper carriers, forming wiping geometry	Hardness HV 80-120, contact resistance <5mΩ, brazing strength >50MPa, silver thickness ≥2mm
DIN Rail Housing Molding	High-impact thermoplastic (PA66 GF30 o PBT GF30), 280-320°C injection, 17.5mm modularity critical	Dimensional tolerance ±0.1mm, tracking index >600V, UL 94 V-0, heat resistance 160°C
Pagpupulong ng Shaft at Handle	Zinc-plated steel o stainless steel shaft, polymer handle na may position marking, bearing insertion	Torque consistency, 45° o 90° indexing accuracy, handle retention force >50N
Mechanical Interlock	Precision-machined interlock pawl, spring-loaded, positive engagement verification	Lakas ng interlock >200N, pinipigilan ang sabay-sabay na pagsasara, 10,000 cycle na tibay
Makipag-ugnayan sa Bridge Integration	Tulay ng tansong haluang metal na may mga nababaluktot na koneksyon, mga ibabaw ng contact na may pilak na plato, presyon na puno ng tagsibol	Contact pressure 8-15N/mm², wipe distance 2-4mm, self-cleaning action
Pangwakas na Pag-calibrate	Rotation torque, timing ng contact, auxiliary contact synchronization, dielectric verification	100% automated na pagsubok, data logging, QR traceability

Pangunahing Hilaw na Materyales at Mga Detalye ng Bahagi

Component	Pagtutukoy ng Materyal	Mga Pamantayan ng Supplier	Mga Pangunahing Katangian
Mekanismo ng Cam	Acetal copolymer (POM) o zinc alloy (ZA-8)	ISO 1043, ASTM B669	Mababang friction, wear resistance, dimensional stability, self-lubricating
Pangunahing Mga Contact	Silver-nickel (AgNi 90/10) o silver-cadmium oxide (AgCdO)	ASTM B152, IEC 60368	Conductivity ≥90% IACS, arc erosion resistance, anti-welding, 20,000 cycle life
Makipag-ugnayan kay Bridge	Copper alloy (CuCr1Zr o CuNi2Si), pinilak-pilak	ASTM B187	Mataas na kondaktibiti, mga katangian ng tagsibol, paglaban sa pagkapagod
Shaft at Hardware	Hindi kinakalawang na asero 304 o zinc-plated na bakal 8.8	ASTM A240, ISO 898-1	Corrosion resistance, torque strength >400MPa, mababa ang magnetic permeability
DIN Rail Housing	PA66 GF30 (30% glass fiber) o PBT GF30	IEC 60664-1, UL 94 V-0	Tracking index >600V, lakas ng impact >7 kJ/m², 17.5mm modularity
Hawak at Escutcheon	ABS o PC/ABS timpla, UV stabilized	UL 94 HB, ISO 527	Impact resistance, colorfast, pagmamarka ng permanente
Bumalik Springs	Oil-tempered carbon steel SWOSC-V o hindi kinakalawang na asero 301	JIS G 3560, ASTM A313	Nakakapagod na buhay >20,000 cycle, pare-pareho ang torque, relaxation <5%
Mga terminal	Brass C36000 o tansong C11000 na may tin plating (5-8μm)	ASTM B16/B187	Kasalukuyang density 1.0-1.2 A/mm², torque withstand 2.0-3.5Nm, corrosion resistance
Clip ng Riles ng DIN	Spring steel 65Mn o hindi kinakalawang na asero 304, zinc-plated	GB/T 1222, ISO 3506	Clamp force 50-100N, 10,000 cycle fatigue, vibration resistant
Mga Pantulong na Contact	Silver-nickel o gold-flashed contact, spring-loaded	IEC 60947-5-1	10A rating, <50mΩ contact resistance, 100,000 cycle life

Mga Pamantayan sa Pagsunod at Mga Protokol ng Pagsubok

International Standards Framework

Pamantayan	Saklaw	Mga Naaangkop na Rating
IEC 60947-6-1	Transfer switching equipment - Mga awtomatiko at manu-manong paglipat ng switch	Pangunahing pamantayan para sa changeover switch, paggamit ng AC-33B
IEC 60947-3	Mga switch, disconnector, switch-disconnector at fuse-combination unit	Pag-andar ng paghihiwalay, paggamit ng AC-21A/AC-22A/AC-23A
IEC 60947-1	Pangkalahatang mga panuntunan para sa mababang boltahe na switchgear at controlgear	Pangkalahatang mga kinakailangan, pagtaas ng temperatura, mga katangian ng dielectric
EN 60947-6-1 / EN 60947-3	European harmonized na mga bersyon	Pagmamarka ng CE, pagsunod sa merkado ng EU
GB/T 14048.11 / GB/T 14048.3	Pambansang pamantayan ng Tsino	CCC certification, China market

Mga Pangunahing Pagkakaiba:

IEC 60947-6-1: Tukoy sa paglipat ng paglipat, kasama ang AC-33B (load ng motor na may auto-transfer), mga kinakailangan sa koordinasyon

IEC 60947-3: Pangkalahatang switch-disconnector standard, isolation function, AC-23A motor switching

Mandatory Uri ng Pagsusuri (IEC 60947-6-1 at IEC 60947-3)

Kategorya ng Pagsubok	Tukoy na Pagsusulit	Pamantayan sa Pagtanggap
Pagtaas ng Temperatura	Patuloy na kasalukuyang sa rated In	Mga terminal ≤65K (hubad), ≤80K (plated), hawakan ≤40K
Mga Katangian ng Dielectric	Power-frequency withstand (2kV-2.5kV/1min), impulse (6kV-8kV)	Walang breakdown, walang flashover, leakage <2mA
Paggawa at Pagsira ng Kapasidad	AC-23A: 10×Sa paggawa, 8×Sa pagsira; AC-33B: 6×Sa paggawa/pagsira	Ang matagumpay na operasyon, walang contact welding, walang flashover
Pagganap ng Operasyon	Mekanikal: 10,000-20,000 cycle; Electrical: AC-23A 3,000-6,000 cycle	<5% parameter drift, contact wear <50%
Maikli ang Panahon Makatiis sa Kasalukuyan	Icw para sa 1s (short-circuit withstand)	Walang pagpapapangit, walang contact welding, functional pagkatapos ng pagsubok
Kapasidad sa Paggawa ng Short-Circuit	Icm (peak current withstand)	Walang pinsala, nananatiling gumagana ang mga contact
Mechanical Interlock	Piliting talunin ang interlock, pagsubok ng tibay	>200N lakas ng pagkatalo, 10,000 cycle na tibay
Pangkapaligiran	Damp heat, dry heat, cold, vibration, shock	Functional pagkatapos ng conditioning, walang kaagnasan
EMC (Motorized/ATS)	Immunity sa radiated/conducted interference	Walang istorbo na operasyon, EN 60947-6-1 Annex E

Mga Pamantayan sa Pagkontrol sa Kalidad at Pag-inspeksyon ng Pabrika

Papasok na Material QC (IQC)

materyal	Mga Item sa Inspeksyon	Sampling Plan	Kagamitan
Thermoplastic granules	Glass content, lagkit, moisture, flammability	Bawat batch	Melt flow indexer, DSC, UL 94 apparatus
Mga tip sa pakikipag-ugnay sa pilak	Purity, density, tigas, brazing alloy	Bawat batch	Spectrometer, hardness tester, metalurgical microscope
Spring na bakal	Ang lakas ng makunat, paglaban sa pagkapagod, pagbuo	Bawat batch	Tensile machine, fatigue tester, hardness tester
tansong haluang metal	Conductivity, tigas, dimensional tolerance	Bawat batch	Conductivity meter, hardness tester, CMM
hindi kinakalawang na asero	Komposisyon ng kemikal, magnetic permeability, corrosion resistance	Bawat batch	Spectrometer, pagsubok ng kaagnasan

In-Process Quality Control (IPQC)

Istasyon	Mga Parameter ng Kontrol	Dalas	Pamamaraan
Cam machining	Dimensional tolerance ±0.05mm, surface finish, tigas	Bawat 100 units	CMM, surface roughness tester, hardness tester
Contact brazing	Temperatura 780-820°C, kapaligiran, lakas ng magkasanib na bahagi	Bawat 100 units	Thermocouple, shear strength tester
Paghubog ng pabahay	Temperatura 280-320°C, presyon, dimensional	Bawat cycle	Pagsubaybay sa SCADA, mga tsart ng SPC
Pagpupulong ng baras	Ang pagkakapare-pareho ng torque, katumpakan ng pag-index, puwersa ng pagpapanatili	Bawat unit	Torque meter, panukat ng puwersa
Interlock assembly	Puwersa ng pakikipag-ugnayan, paglaban sa pagkatalo, pagsubok sa pag-ikot	Bawat 100 units	Force gauge, endurance tester
Makipag-ugnayan sa tulay	Makipag-ugnay sa presyon, distansya ng punasan, paglaban	Bawat unit	Force gauge, micro-ohmmeter

Final Quality Control (FQC) at Outgoing QC (OQC)

Test Item	Pamantayan	Sukat ng Sample
Pag-ikot ng metalikang kuwintas	0.5-2.0Nm, maayos na operasyon, positibong pag-index	100%
Paglaban sa pakikipag-ugnayan	<5mΩ bawat poste sa kasalukuyang rate	100%
Dielectric na makatiis ng boltahe	2.5kV AC/1min	100%
Paglaban sa pagkakabukod	>100MΩ @ 500V DC	100%
Pag-verify ng mekanikal na interlock	Sabay-sabay na pagpigil sa pagsasara, lakas ng pagkatalo >200N	100%
Pantulong na function ng contact	Pag-synchronize, paglaban, pagpapatuloy	100%
Pag-mount ng DIN rail	Snap-on force 50-100N, retention, removal force	100%
Visual at dimensional na inspeksyon	17.5mm modularity, pagmamarka ng permanente, IP rating	100%
Pagsa-sample ng tibay	100 mekanikal na cycle, contact wear check	AQL 1.0
Integridad ng packaging	Drop test, vibration (ISTA 3A), pag-label	Kada lot

Imprastraktura ng Produksyon at Kakayahang Paggawa

Advanced na Kagamitan sa Produksyon

Kategorya ng Kagamitan	Detalye ng Makina	Function	Kapasidad
Precision Machining	5-axis CNC machining center (Mazak/Haas)	Ang mekanismo ng cam, baras, mga bahagi ng katumpakan	5,000 cam sets/day
Paghuhulma ng Iniksyon	120-toneladang thermoplastic press (Arburg/Engel)	DIN rail housing, handle, escutcheon	8,000 pabahay/araw
Makipag-ugnayan sa Fabrication	Automated brazing furnace (H₂/N₂ atmosphere)	Silver contact tip brazing sa tansong carrier	10,000 contact/araw
Spring Forming	CNC spring coiling machine (Wafios)	Bumalik spring, contact spring, DIN clip	20,000 bukal/araw
Assembly	Mga cell ng labor assembly	Pagpupulong ng mekanismo, pagkakalibrate, pagsubok	3,000 units/day kada linya
Kagamitan sa Pagsubok	Automated changeover switch test bench	Torque, resistance, interlock, timing verification	500 units/hour
	Mechanical endurance tester (20,000 cycle)	Pagsubok sa buhay, pagsubaybay sa pagsusuot	200 units sabay-sabay
	Dielectric withstand tester (5kV AC)	Hi-pot testing, insulation verification	300 units/day

Kapasidad ng Produksyon at Lead Time

Kategorya ng Produkto	Buwanang Kapasidad	Karaniwang Lead Time	Apurahang Kakayahang Pag-order
DIN Rail 2P (16A-63A)	100,000 units	4-5 linggo	3 araw
DIN Rail 4P (40A-125A)	50,000 units	4-5 linggo	5 araw

Inhinyero at Teknikal na Istraktura ng Koponan

Kagawaran	Mga tauhan	Dalubhasa	Mga responsibilidad
R&D Engineering	5 mga inhinyero	Mga mekanismo ng paglipat, pisika ng contact, agham ng materyal, automation	Bagong product development, patent portfolio (25+ patents), customization
Process Engineering	15 mga inhinyero	Precision machining, plastic molding, assembly automation, lean manufacturing	Pag-optimize ng produksyon, dokumentasyon ng SOP, pagpapabuti ng ani (>99%)
Pagsubok at Pagpapatunay	12 inhinyero	Pagsunod sa IEC 60947-6-1, pagsubok sa tibay, simulation sa kapaligiran, EMC	Uri ng pagsubok na koordinasyon, pagtatasa ng kabiguan, pamamahala ng sertipikasyon
Application Engineering	10 inhinyero	Disenyo ng mga power system, selective coordination, generator integration, ATS schemes	Suporta sa teknikal ng customer, disenyo ng scheme, pagkomisyon
Quality Assurance	25 technician	ISO 9001, ISO 14001, kontrol sa proseso ng istatistika, laboratoryo ng metrology	Pag-audit ng supplier, pag-audit ng proseso, pagwawasto, pagkakalibrate

Mga Sertipikasyon at Dokumentasyon ng Pagsunod

Sertipikasyon	Katawan ng Nag-isyu	Saklaw	Ang bisa
ISO 9001:2015	TÜV SÜD / SGS / Bureau Veritas	Sistema ng pamamahala ng kalidad	Taunang pagsubaybay
ISO 14001:2015	Intertek / SGS	Pamamahala sa kapaligiran	Taunang pagsubaybay
IEC 60947-6-1 Uri ng Pagsubok	KEMA/DEKRA, Intertek, TÜV Rheinland	Maglipat ng kagamitan sa paglipat	Bawat serye ng produkto
IEC 60947-3 Uri ng Pagsubok	KEMA/DEKRA, Intertek	Pagganap ng switch-disconnector	Bawat serye ng produkto
Pagmarka ng CE	Notified Body	Pag-access sa merkado ng EU	Nakadepende sa disenyo
CCC (China)	CQC	Sapilitang sertipikasyon ng Tsino	5 taong bisa
UL 1008	Underwriters Laboratories	Mga switch sa paglipat ng North American	Taunang inspeksyon ng pabrika
Sertipikasyon ng VDE	VDE Testing Institute	Label ng kalidad ng Aleman	Bawat serye ng produkto
Pag-apruba ng SAA	Mga Pag-apruba ng SAA	merkado ng Australia	Bawat serye ng produkto

Bakit Namumukod-tangi ang Aming DIN Changeover Switch Manufacturing

Ang aming pasilidad sa produksyon ay kumakatawan sa 18 taon ng espesyalisasyon sa transfer switching equipment, na naghahatid ng DIN changeover switch na lumalampas sa mga pandaigdigang pamantayan sa pamamagitan ng:

Modular na kadalubhasaan: Malalim na pag-unawa sa 17.5mm DIN rail modularity, tinitiyak ang tuluy-tuloy na pagsasama sa mga MCB, RCD, at kagamitan sa pamamahagi mula sa mga pangunahing tagagawa

Mechanical interlock innovation: Proprietary positive-drive interlock na mekanismo na may >200N na paglaban sa pagkatalo, na tinitiyak ang ganap na pag-iwas sa source parallel

Vertical na pagsasama: In-house cam machining, contact brazing, at thermoplastic molding na tinitiyak ang kumpletong kontrol sa kalidad at mabilis na pag-customize

Pagsubok sa imprastraktura: $2.5M+ ang namuhunan sa automated na pagsubok kasama ang 20,000-cycle na pag-verify ng mechanical endurance, interlock force testing, at environmental simulation

Pandaigdigang diskarte sa sertipikasyon: Multi-standard na pagsunod (IEC 60947-6-1, IEC 60947-3, UL 1008, CE, CCC, VDE) na nagpapagana ng tuluy-tuloy na pagpasok sa merkado sa 90+ na bansa

ATS integration kakayahan: Mga motorized na bersyon na may Modbus-RTU, BACnet, at Ethernet na komunikasyon para sa matalinong gusali at mga aplikasyon sa automation ng industriya

Ang CDADA ay isang Changeover Switch manufacturer at supplier sa China. Naghahain ang aming pabrika ng iba't ibang industriya tulad ng mga power system, automation ng gusali, at industriyal na pagmamanupaktura, na nag-aalok ng mga flexible na solusyon sa OEM/ODM.
