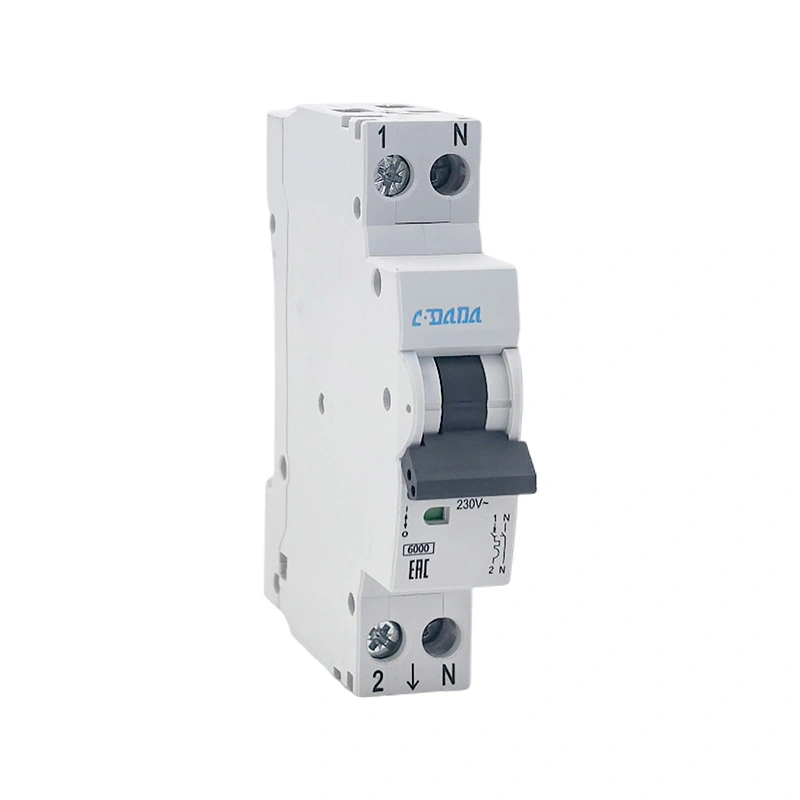

Bakit Mahalaga ang Miniature Circuit Breaker DPN 6KA para sa Modernong Proteksyon ng Elektrisidad?

A Miniature Circuit Breaker DPN 6KAay idinisenyo upang magbigay ng maaasahang proteksyon laban sa mga labis na karga at mga short circuit habang pinagsasama ang mga compact na sukat sa praktikal na pag-install. Ang configuration ng DPN ay karaniwang nauugnay sa isang 1P+N arrangement, habang ang 6KA ay tumutukoy sa isang 6 kA rated short-circuit breaking capacity sa ilalim ng mga naaangkop na pamantayan at tinukoy na mga kundisyon ng pagsubok. Ipinapaliwanag ng gabay na ito kung ano ang ibig sabihin ng Miniature Circuit Breaker DPN 6KA, kung paano ito gumagana, kung bakit mahalaga ang kapasidad ng pagsira nito, kung saan ito magagamit, kung paano ito pipiliin at i-install nang tama, at kung ano ang dapat isaalang-alang ng mga mamimili kapag kumukuha ng kagamitan sa proteksyon ng circuit.

Ano ang Ibig Sabihin ng Miniature Circuit Breaker DPN 6KA?

Ang Miniature Circuit Breaker, karaniwang dinaglat bilang MCB, ay isang awtomatikong proteksiyon na switching device na ginagamit upang matakpan ang electrical current kapag may mga abnormal na kondisyon. Hindi tulad ng isang kumbensyonal na fuse na karaniwang kailangang palitan pagkatapos ng operasyon, ang isang MCB ay karaniwang maaaring i-reset pagkatapos maimbestigahan ang fault at ang circuit ay itinuturing na ligtas.

Ang terminoDPNay karaniwang ginagamit upang ilarawan ang isang compact1P+N configuration, kung saan isinasama ng device ang proteksyon sa phase conductor habang pinapalitan din ang neutral na conductor. Ang eksaktong panloob na kaayusan at kung ang neutral ay protektado o inililipat lamang ay nakasalalay sa partikular na disenyo ng produkto. Samakatuwid, dapat i-verify ng mga mamimili ang teknikal na dokumentasyon ng tagagawa sa halip na bigyang-kahulugan ang pagdadaglat lamang.

Ang6KApagmamarka, karaniwang nakasulat bilang6 kA, ay nagpapahiwatig ng na-rate na short-circuit breaking capacity na 6 kA sa ilalim ng nauugnay na pamantayan, mga kondisyon ng pagsubok, boltahe, at detalye ng produkto. Sa mga praktikal na termino, ipinapahiwatig nito ang antas ng inaasahang short-circuit current na idinisenyo ng breaker upang ligtas na matakpan sa ilalim ng mga tinukoy na kondisyon nito.

Ang kumbinasyong ito ng compact na configuration at tinukoy na short-circuit interruption na kakayahan ay ginagawang kapaki-pakinabang ang Miniature Circuit Breaker DPN 6KA para sa maraming low-voltage distribution application kung saan ang espasyo ng panel at maaasahang proteksyon ng circuit ay parehong mahalaga.

Paano Gumagana ang isang DPN 6KA Circuit Breaker?

Ang isang tipikal na miniature circuit breaker ay gumagamit ng mga prinsipyo ng thermal at magnetic na proteksyon. Ang thermal mechanism ay tumutugon sa sustained overcurrent, habang ang magnetic mechanism ay nilayon upang mabilis na tumugon sa mga high-current na kundisyon ng fault tulad ng mga short circuit.

• Proteksyon ng labis na karga:Kapag ang kasalukuyang ay nananatili sa itaas ng normal na antas ng pagpapatakbo ng circuit para sa isang sapat na panahon, ang thermal mechanism ay maaaring maging sanhi ng pagbagsak ng breaker.
• Proteksyon ng short-circuit:Maaaring i-activate ng mataas na fault current ang magnetic trip mechanism, na nagpapahintulot sa circuit na maputol nang mabilis.
• Manu-manong paglipat:Ang operating handle ay nagbibigay-daan sa circuit na i-on o i-off sa panahon ng normal na operasyon kapag ang produkto ay idinisenyo para sa function na iyon.
• Pagtukoy sa problema:Sa isang DPN arrangement, ang phase at neutral conductors ay maaaring idiskonekta ayon sa tinukoy na switching design ng device.
• Compact distribution:Ang makitid na form factor ay maaaring makatulong sa mga electrical panel na mag-accommodate ng higit pang mga circuit sa loob ng limitadong DIN-rail space.

Ang layunin ng breaker ay hindi lamang upang ihinto ang kuryente. Dapat itong matakpan ang abnormal na kasalukuyang sa loob ng mga kondisyon kung saan ito ay dinisenyo habang nananatiling maaasahan sa panahon ng normal na operasyon. Ang tamang koordinasyon sa upstream at downstream na mga protective device ay mahalaga.

Para sa kadahilanang ito, ang pagpili ng isang breaker batay lamang sa pisikal na laki nito o nominal na kasalukuyang ay maaaring lumikha ng mga problema. Ang kumpletong detalye ng kuryente ay dapat palaging suriin bago i-install.

Bakit Mahalaga ang 6KA Breaking Capacity?

Ang kapasidad ng breaking ay isa sa pinakamahalagang detalye na dapat maunawaan kapag bumibili ng miniature circuit breaker. Ang 6 kA na rating ay nangangahulugan na ang breaker ay may na-rate na short-circuit na kapasidad na6,000 amperessa ilalim ng tinukoy na mga kondisyon ng pagsubok.

Ginagawa nitohindinangangahulugan na ang breaker ay dapat na patuloy na magdala ng 6,000 A. Ang rate na kasalukuyang ng breaker ay isang hiwalay na detalye. Halimbawa, ang isang breaker ay maaaring may rate na kasalukuyang naaangkop para sa isang ilaw o socket circuit habang may 6 kA short-circuit breaking capacity.

Para sa isang bagong pag-install, ang inaasahang short-circuit current sa punto ng pag-install ay dapat na tasahin ng isang kwalipikadong propesyonal sa kuryente. Ang napiling breaker ay dapat magkaroon ng sapat na kapasidad sa pagsira para sa pag-install at sumunod sa mga naaangkop na lokal na kinakailangan.

Ano ang Mga Pangunahing Benepisyo?

Ang isang maayos na tinukoy na DPN 6KA miniature circuit breaker ay maaaring tumugon sa ilang karaniwang mga hamon sa mga compact electrical distribution system.

Ang isa pang praktikal na bentahe ay mas madaling circuit organization. Sa halip na payagan ang isang solong protective device na maghatid ng masyadong maraming load, maaaring hatiin ng maayos na planadong distribution board ang mga electrical load sa mga indibidwal na circuit. Pinapadali nito ang pag-troubleshoot at maaaring makatulong na limitahan ang epekto ng isang fault sa apektadong circuit.

Saan Ito Karaniwang Ginagamit?

Ang mga breaker ng DPN 6KA ay maaaring isaalang-alang para sa isang malawak na hanay ng mga aplikasyon ng pamamahagi ng mababang boltahe, kung ang kanilang mga de-koryenteng rating at mga kinakailangan sa sertipikasyon ay tumutugma sa pag-install.

• Mga board ng pamamahagi ng tirahan
• Mga sistema ng kuryente sa apartment at gusali
• Mga circuit ng ilaw
• Socket at pangkalahatang layunin na mga circuit
• Mga maliliit na gusaling pangkomersiyo
• Mga opisina at pasilidad ng tingian
• Mga control panel at mga circuit ng pamamahagi ng kagamitan
• Banayad na pang-industriya na electrical installation
• Mga auxiliary circuit sa mga de-koryenteng cabinet

Maaari silang maging partikular na kapaki-pakinabang sa mga compact distribution equipment kung saan kailangang balansehin ng installer ang proteksyon ng circuit na may available na mounting space. Gayunpaman, hindi dapat matukoy ang pagiging angkop ng aplikasyon mula sa pangalan ng produkto lamang.

Ang uri ng pag-load, laki ng konduktor, paraan ng pag-install, temperatura sa paligid, antas ng fault, sistema ng boltahe, pag-aayos ng earthing, at mga lokal na regulasyong elektrikal ay kailangang isaalang-alang bago pumili ng isang partikular na modelo.

Ano ang Dapat Suriin ng Mga Mamimili Bago ang Pagpili?

Isa sa pinakamalaking pagkakamali sa pagbili ay ang pagpili ng breaker batay lamang sa kasalukuyang rate nito o ang 6 kA na pagmamarka. Ang isang mas kumpletong pagsusuri sa detalye ay maaaring mabawasan ang mga problema sa compatibility, pagkaantala sa pag-install, at hindi kinakailangang mga gastos sa pagpapalit.

1. Rated kasalukuyang:Pumili ayon sa disenyo ng circuit at inaasahang pagkarga sa halip na piliin lamang ang pinakamalaking magagamit na rating.
2. Na-rate na boltahe:Kumpirmahin na ang breaker ay angkop para sa boltahe at frequency ng electrical system.
3. Configuration ng poste:I-verify kung 1P+N ang kinakailangang pagsasaayos at unawain kung aling mga konduktor ang protektado at inililipat.
4. Pagsira kapasidad:Kumpirmahin na ang 6 kA rating ay sapat para sa prospective na fault current sa installation point.
5. Kurba ng biyahe:Suriin ang kinakailangang katangian ng tripping batay sa pag-uugali ng pagkarga at pag-agos.
6. Mga pamantayan at sertipikasyon:Humiling ng mga nauugnay na ulat sa pagsubok, deklarasyon, at mga dokumento ng sertipikasyon na naaangkop sa target na merkado.
7. Pagkatugma sa terminal:Suriin ang hanay ng laki ng conductor, konstruksyon ng terminal, mga kinakailangan sa paghigpit, at accessibility ng koneksyon.
8. DIN-rail compatibility:Kumpirmahin na ang mga pisikal na dimensyon ay akma sa inilaan na pamamahagi ng enclosure.
9. Kapaligiran sa pagpapatakbo:Isaalang-alang ang temperatura, halumigmig, altitude, alikabok, vibration, at iba pang mga kondisyon sa kapaligiran.
10. Consistency ng supplier:Para sa mga proyektong nangangailangan ng mga paulit-ulit na order, i-verify ang kakayahan sa produksyon at mga pamamaraan sa pagkontrol sa kalidad.

Para sa mga distributor, isa pang mahalagang konsiderasyon ay ang pagkakapare-pareho ng produkto. Ang isang breaker na nakakatugon sa detalye sa isang kargamento ngunit malaki ang pagkakaiba-iba sa mga susunod na batch ay maaaring lumikha ng imbentaryo at mga panganib sa proyekto. Samakatuwid, dapat talakayin ng mga mamimili ang mga pamamaraan sa pagkontrol sa kalidad, mga pamantayan sa inspeksyon, packaging, pag-label, at mga kinakailangan sa paulit-ulit na order sa supplier nang maaga.

Ano ang Dapat Isaalang-alang sa Pag-install?

Ang pag-install ng elektrikal ay dapat gawin ng isang kwalipikadong propesyonal at ayon sa mga tagubilin ng tagagawa at naaangkop na mga electrical code. Kahit na ang isang wastong tinukoy na DPN 6KA breaker ay maaaring gumanap nang hindi maganda kung ito ay na-install nang hindi tama.

• I-de-energize ang pag-install bago magtrabaho sa mga kagamitan sa pamamahagi.
• Kumpirmahin ang boltahe ng circuit at pag-aayos ng mga kable bago kumonekta.
• I-install nang secure ang breaker sa naaangkop na DIN rail o mounting system.
• Gumamit ng mga konduktor sa loob ng tinukoy na hanay ng laki ng tagagawa.
• Ilapat ang tinukoy na terminal tightening torque.
• Panatilihing maayos ang pagruruta ng konduktor at iwasan ang hindi kinakailangang mekanikal na stress sa mga terminal.
• I-verify ang phase at neutral na koneksyon ayon sa wiring diagram ng produkto.
• Suriin na ang enclosure ay nagbibigay ng sapat na espasyo, bentilasyon, at proteksyon.
• Magsagawa ng naaangkop na mga pagsusuri sa kuryente bago pasiglahin ang nakumpletong circuit.

Ang koneksyon sa terminal ay nararapat na partikular na pansin. Ang isang maluwag na koneksyon sa kuryente ay maaaring lumikha ng resistensya at init, habang ang isang hindi wastong paghahanda na konduktor ay maaaring ikompromiso ang mekanikal na katatagan ng koneksyon. Samakatuwid, ang pag-install ay dapat sumunod sa tinukoy na paghahanda ng konduktor at mga kinakailangan ng torque ng tagagawa.

Huwag gumamit ng breaker bilang kapalit ng tamang disenyo ng circuit. Gumagana ang mga proteksiyon na device bilang bahagi ng isang kumpletong sistemang elektrikal na kinabibilangan ng mga conductor, load, upstream na proteksyon, earthing, at iba pang bahagi ng kaligtasan.

Paano Inihahambing ang DPN 6KA Sa Mga Kumbensyonal na Configuration ng MCB?

Ang paghahambing ay hindi nangangahulugan na ang isang configuration ay mas mahusay sa pangkalahatan. Ang naaangkop na disenyo ay nakasalalay sa sistemang elektrikal, mga lokal na regulasyon, magagamit na espasyo ng panel, kinakailangang pagsasaayos ng paghihiwalay, at koordinasyon sa iba pang kagamitang pang-proteksyon.

Paano Mapapanatili ang Pagganap?

Ang mga maliliit na circuit breaker sa pangkalahatan ay nangangailangan ng limitadong regular na pagpapanatili, ngunit ang nakapalibot na sistema ng kuryente ay dapat pa ring suriin nang pana-panahon. Ang madalas na hindi maipaliwanag na pag-trip ay hindi dapat balewalain.

• Suriin ang mga terminal para sa mga palatandaan ng sobrang init, pagkawalan ng kulay, o pinsala.
• Suriin kung may mga maluwag na koneksyon sa panahon ng naka-iskedyul na pagpapanatili ng kuryente.
• Panatilihing malinis ang distribution enclosure at walang labis na alikabok o kahalumigmigan.
• Subaybayan ang mga paulit-ulit na biyahe at imbestigahan ang pinagbabatayan ng dahilan.
• Palitan ang mga breaker na nagpapakita ng mekanikal na pinsala o abnormal na pag-uugali sa pagpapatakbo.
• Huwag paulit-ulit na i-reset ang isang breaker nang hindi tinutukoy kung bakit ito na-trip.

Ang isang breaker na paulit-ulit na bumibiyahe ay maaaring magpahiwatig ng labis na karga, short circuit, mga problema sa pagkakabukod, mga pagkakamali ng kagamitan, hindi tamang pagpili ng breaker, o isa pang isyu sa loob ng pag-install. Dapat suriin ng mga kwalipikadong tauhan ang problema bago ibalik ang circuit sa normal na operasyon.

Kapaki-pakinabang din ang pagpapanatili ng tumpak na pag-label ng panel. Ang malinaw na pagkakakilanlan ng mga circuit ay maaaring gawing mas mahusay ang inspeksyon at pagpapanatili sa hinaharap, lalo na sa mga komersyal na gusali at mas malalaking de-koryenteng cabinet.

Ano ang Dapat Mong Asahan Mula sa Maaasahang Tagagawa?

Kapag kumukuha ng mga produktong Miniature Circuit Breaker DPN 6KA para sa pakyawan na pamamahagi, mga proyektong elektrikal, mga aplikasyon ng OEM, o panel assembly, ang kalidad ng produkto ay isang bahagi lamang ng desisyon sa pagbili. Ang pare-parehong dokumentasyon, kontrol sa produksyon, komunikasyon, at suporta pagkatapos ng benta ay maaari ding magkaroon ng mahalagang epekto sa tagumpay ng proyekto.

Shanghai DaDa Electric Co., Ltd.ay isang potensyal na mapagkukunan ng supplier para sa mga customer na naghahanap ng mga produktong proteksyon sa kuryente at mga kaugnay na solusyon sa circuit-breaker. Kapag sinusuri ang anumang manufacturer, dapat humiling ang mga mamimili ng mga datasheet ng produkto at naaangkop na dokumentasyon ng pagsunod, linawin ang eksaktong configuration ng modelo, at kumpirmahin ang mga kinakailangan sa produksyon at inspeksyon bago maglagay ng maramihang order.

Para sa mga importer at distributor, ang komunikasyon ay partikular na mahalaga. Bago kumpirmahin ang isang pagbili, kapaki-pakinabang na itatag ang eksaktong modelo ng produkto, mga detalye ng elektrikal, dami, paraan ng packaging, pag-label, mga kinakailangan sa paghahatid, pamamaraan ng inspeksyon, at dokumentasyon. Nakakatulong ito na mabawasan ang mga hindi pagkakaunawaan sa pagitan ng mamimili, tagagawa, at huling customer.

Mga Madalas Itanong

1. Ano ang ibig sabihin ng 6KA sa isang miniature circuit breaker?

Ang 6KA, na mas karaniwang isinusulat bilang 6 kA, ay nagpapahiwatig ng na-rate na short-circuit breaking capacity na 6,000 amperes sa ilalim ng tinukoy na mga kondisyon ng pagsubok. Ito ay hindi ang normal na operating kasalukuyang ng breaker.

2. Ano ang ibig sabihin ng DPN sa isang circuit breaker?

Ang DPN ay karaniwang nauugnay sa isang 1P+N configuration. Ang eksaktong proteksyon at paglipat ng mga function ay nakasalalay sa disenyo ng tagagawa, kaya dapat suriin ang datasheet ng produkto bago i-install.

3. Ang 6 kA breaker ba ay angkop para sa bawat electrical installation?

Hindi. Ang kapasidad ng pagsira ay dapat na angkop para sa inaasahang short-circuit current sa lokasyon ng pag-install. Dapat ding isaalang-alang ang na-rate na boltahe, kasalukuyang, katangian ng biyahe, mga kondisyon sa pag-install, at mga naaangkop na regulasyon.

4. Nangangahulugan ba ang 6 kA na ang breaker ay maaaring magdala ng 6,000 A na tuloy-tuloy?

Hindi. Ang 6 kA value ay nauugnay sa short-circuit interruption capability, hindi tuluy-tuloy na kasalukuyang carrying capacity. Ang kasalukuyang na-rate ay isang hiwalay na detalye.

5. Maaari bang gamitin ang DPN 6KA breaker sa residential distribution boards?

Maaari itong maging angkop para sa ilang partikular na aplikasyon sa tirahan kapag ang mga de-koryenteng rating, pagsasaayos, sukat, sertipikasyon, at mga kinakailangan sa pag-install ng produkto ay tumugma sa circuit at mga lokal na regulasyon.

6. Anong impormasyon ang dapat kong ibigay kapag humihiling ng quotation?

Ibigay ang kinakailangang rated current, rated boltahe, pole configuration, trip characteristic, breaking capacity, dami, target market, naaangkop na standards, packaging requirements, at anumang OEM o labeling requirements. Tinutulungan nito ang tagapagtustos na suriin ang pangangailangan nang mas mahusay.

7. Bakit paulit-ulit ang biyahe ng isang miniature circuit breaker?

Ang paulit-ulit na tripping ay maaaring magresulta mula sa sobrang karga, short circuit, sira na kagamitan, mga problema sa mga kable, hindi angkop na pagpili ng breaker, o iba pang electrical fault. Ang dahilan ay dapat matukoy ng mga kwalipikadong tauhan sa halip na paulit-ulit na i-reset ang breaker.

8. Ang DPN ba ay pareho sa isang two-pole circuit breaker?

Hindi naman kailangan. Bagama't ang isang DPN device ay maaaring may kasamang phase at neutral switching, ang panloob na proteksyon at switching arrangement nito ay maaaring mag-iba mula sa isang kumbensyonal na two-pole protective device. Palaging suriin ang wiring diagram ng tagagawa at mga teknikal na detalye.

9. Ano ang pagkakaiba sa pagitan ng kasalukuyang rate at kapasidad ng pagsira?

Ang rate na kasalukuyang nauugnay sa kasalukuyang ang breaker ay idinisenyo upang dalhin sa panahon ng normal na operasyon sa ilalim ng tinukoy na mga kondisyon. Ang kapasidad ng breaking ay nauugnay sa kakayahang matakpan ng ligtas ang isang tinukoy na short-circuit current.

10. Ano ang pinakamahalagang detalye kapag nag-order ng DPN 6KA breaker?

Walang iisang detalye na nalalapat sa bawat pag-install. Ang na-rate na kasalukuyang, boltahe, configuration ng poste, katangian ng biyahe, kapasidad ng pagsira, naaangkop na mga pamantayan, pisikal na dimensyon, at mga kondisyon ng pag-install ay dapat na lahat ay suriin nang magkasama.

Makipag-ugnayan sa Amin para sa Miniature Circuit Breaker DPN 6KA Solutions

Ang pagpili ng tamang circuit breaker sa huli ay tungkol sa pagtutugma ng pagganap ng proteksyon sa mga tunay na kinakailangan ng electrical installation. Ang isang Miniature Circuit Breaker DPN 6KA ay maaaring mag-alok ng praktikal na kumbinasyon ng compact configuration, overload na proteksyon, short-circuit interruption na kakayahan, at maginhawang circuit management kapag natukoy at na-install nang tama.

Kung ikaw ay nag-sourcingMiniature Circuit Breaker DPN 6KAmga produkto para sa mga distribution board, mga proyektong elektrikal, mga OEM application, o pakyawan na supply,Shanghai DaDa Electric Co., Ltd.maaaring magbigay ng impormasyon ng produkto at talakayin ang iyong mga teknikal na kinakailangan.Makipag-ugnayan sa aminkasama ang iyong kinakailangang kasalukuyang rating, boltahe, dami, aplikasyon, at patutunguhang merkado upang talakayin ang isang angkop na solusyon. Makipag-ugnayan sa Shanghai DaDa Electric Co., Ltd. para talakayin ang mga detalye, sample, maramihang order, at kinakailangan ng proyekto.
