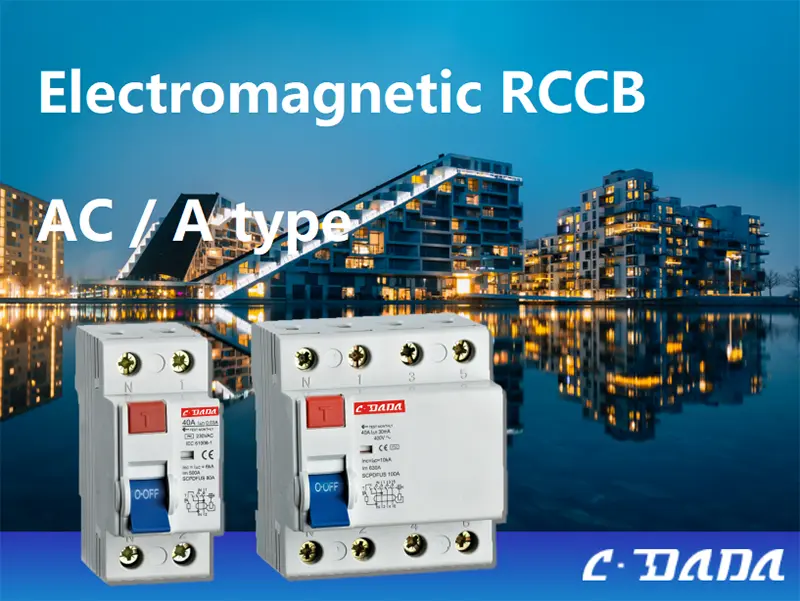

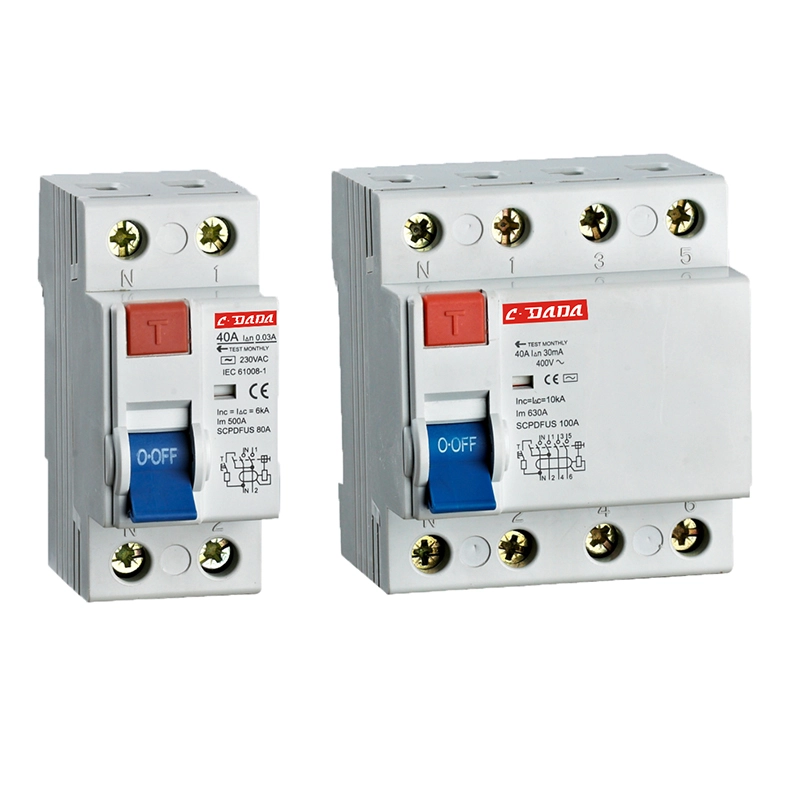

Electromagnetic Residual Current Circuit Breaker

Para sa kaligtasan na kritikal sa misyon kung saan hindi nakadepende ang pagiging maaasahan sa panlabas na kapangyarihan, piliin ang CDADA Electromagnetic Residual Current Circuit Breaker (RCCB). Ininhinyero ng Shanghai DADA Electric CO., LTD sa mga pamantayan ng IEC 61008-1, ang purong electromagnetic RCCB na ito ay gumagana nang walang anumang electronic circuitry o auxiliary na boltahe—na ginagawa itong immune sa mga pagbabago-bago ng kuryente, surge, o neutral na pagkawala.

Available sa mga configuration ng 2P (1+N) at 4P (3+N) na may rate na mga alon mula 16A hanggang 100A at mga sensitibong 10mA, 30mA, o 100mA, naghahatid ito ng hindi ligtas na proteksyon sa ground fault sa polluted, high-humidity, o hindi matatag na grid environment.

Sa 6kA conditional short-circuit rating, flame-retardant imported housing, at contact position indicator, ang CDADA electromagnetic RCCB ay pinagkakatiwalaan sa mga pang-industriya na lugar, rural na imprastraktura, at mga panel ng pag-export kung saan pinakamahalaga ang ganap na pagiging maaasahan ng makina.

Mga Pangunahing Detalye

Uri: Electromagnetic RCCB (Walang electronics, walang kailangan ng auxiliary power)

Pamantayan: IEC 61008-1

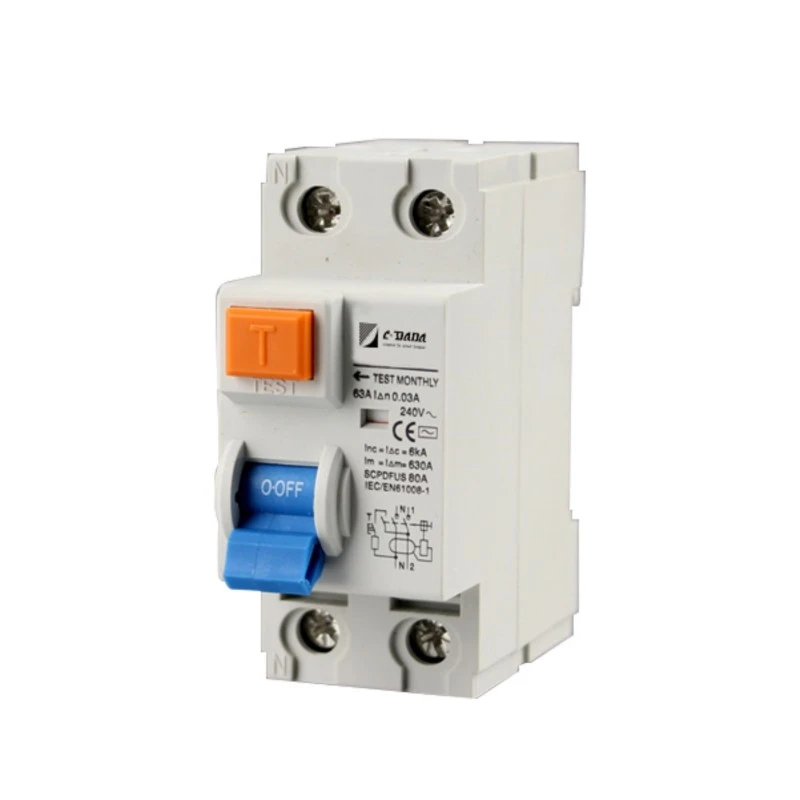

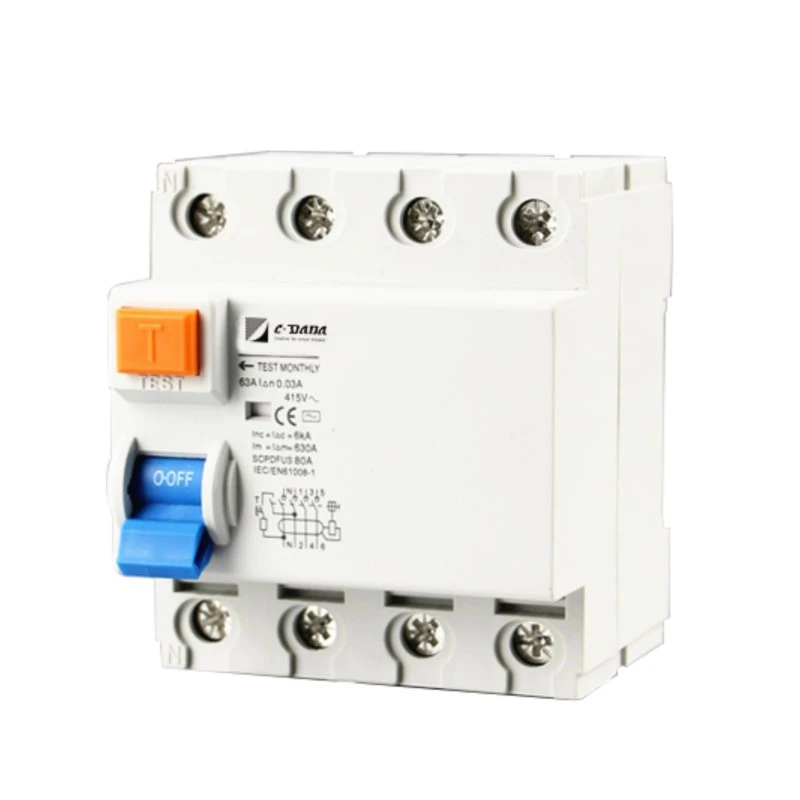

Mga pole: 2P (1+N) o 4P (3+N)

Rated Current (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Na-rate na Boltahe:

2P: 240V AC

4P: 240/415V AC

Sensitivity (I△n): 10mA, 30mA, 100mA

Kasalukuyang Di-Tripping: 0.5 × I△n

Oras ng Biyahe sa I△n: ≤ 0.1 segundo

Paggawa at Pagsira ng Kapasidad (I₄m):

500A (Sa ≤ 40A)

630A (Sa ≥ 63A)

Conditional Short-Circuit Current (Inc): 6kA

Impulse Withstand Voltage (Uimp): 6000V

Degree ng Proteksyon: IP20

Pag-mount: 35mm DIN rail, 45mm lapad

Mga Terminal: Uri ng pin, sumusuporta sa mga cable hanggang 35mm²

Housing: Flame-retardant, heat-resistant, impact-proof imported na plastic

Operating Temp: Angkop para sa polluted/harsh environment

Visual Indicator: Tagapahiwatig ng kondisyon ng contactor (ipinapakita ang ON/OFF na estado)

Mekanismo ng Biyahe: Purong electromagnetic release - gumagana kahit na walang boltahe sa linya

Bakit Pumili ng CDADA Electromagnetic RCCB?

★ Zero Dependency sa Supply Voltage

Hindi tulad ng mga electronic RCCB, ang Electromagnetic Residual Current Circuit Breaker ay hindi nangangailangan ng auxiliary power—mga mapagkakatiwalaang biyahe kahit na sira ang neutral, bumagsak ang boltahe, o sa panahon ng blackout.

★ Walang kaparis na Pagkakaaasahan sa Malupit na Kundisyon

Tinitiyak ng espesyal na disenyo ng terminal at mga de-kalidad na materyales ang matatag na pagganap sa maalikabok, mahalumigmig, o kinakaing unti-unti na mga kapaligiran—angkop para sa mga sakahan, tunnel, at panlabas na cabinet.

★ Ligtas na Fail-Safe na Disenyo

Walang semiconductor = walang aging, walang software glitches, walang EMI sensitivity. Mechanical-magnetic physics lang—napatunayan sa loob ng ilang dekada.

★ Global Standard Compliance

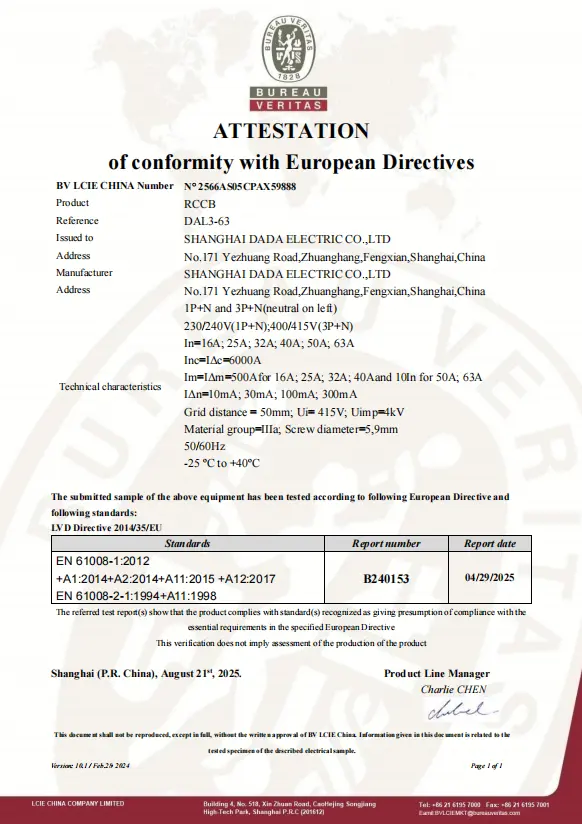

Ganap na sumusunod sa IEC 61008-1, na angkop para sa mga internasyonal na proyekto na nangangailangan ng matatag, walang maintenance na proteksyon.

★ I-clear ang Operational Feedback

Ang built-in na tagapagpahiwatig ng posisyon ng contact ay nagbibigay-daan sa agarang visual na kumpirmasyon—na mahalaga para sa mga pag-audit sa kaligtasan at pagpapanatili.

★ Habang iginagalang ang pagiging kumpidensyal ng kliyente, naglilingkod kami sa maraming distributor at kasosyo sa OEM sa buong mundo na nagsusuplay sa mga pangunahing proyekto at lokal na merkado.

★ Ang aming mga sales at engineering team ay nagsusumikap na tumugon sa lahat ng teknikal na katanungan sa loob ng 24 na oras ng trabaho.

Mga Karaniwang Aplikasyon

Rural Electrification: Mga lugar na hindi matatag o mahina ang grids

Mga Industrial Plant: Mataas na EMI na kapaligiran (mga welder, motor)

Mga Tunnel at Mines: Maalinsangan, maruming kondisyon

Mga Backup System: Kung saan hindi matitiyak ang neutral na integridad

Mga Export Panel: Para sa mga merkado na humihiling ng purong electromagnetic na pagiging maaasahan (hal., mga bahagi ng Africa, Middle East, Southeast Asia)

Mga Madalas Itanong (FAQ)

Q1: Ano ang pagkakaiba sa pagitan ng Type A at Type AC RCDs? A1:

● Uri ng AC: Nakikita lamang ang makinis na sinusoidal AC leakage (hal., mula sa mga fault ng heater).

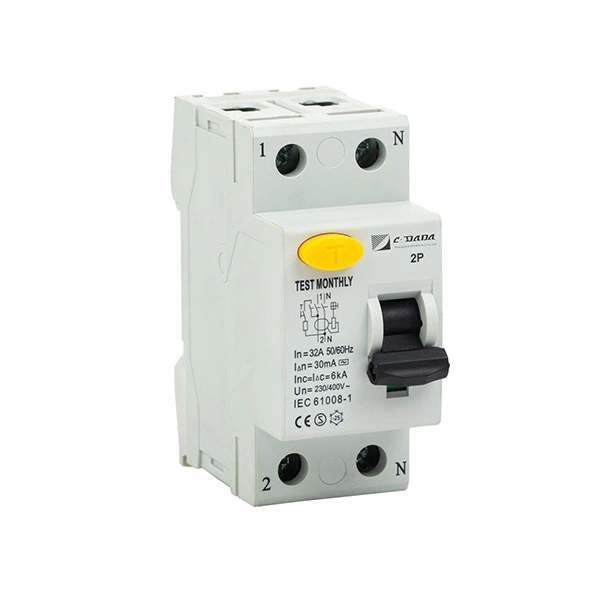

● Uri A: Nakikita ang pagtagas ng AC + pulsating DC (hal., mula sa mga charger ng telepono, LED driver, washing machine). → Kinakailangan ang Type A sa mga modernong installation na may mga electronic load. Nag-aalok ang CDADA ng parehong uri—kumpirmahin ang iyong mga pangangailangan sa aplikasyon.

Q2: Ano ang pagkakaiba sa pagitan ng electronic at electromagnetic RCCBs?

Tampok	Electronic RCCB	Electromagnetic RCCB
Kinakailangan ang Kapangyarihan	Oo (kailangan ng boltahe ng linya)	Hindi – gumagana sa 0V
Neutral na Dependency	Nabigo kung ang neutral ay masira	Gumagana pa rin nang walang neutral
EMI Sensitivity	Maaaring mag-false trip malapit sa mga motor/VFD	Immune sa EMI
Gastos	Ibaba	Medyo mataas
Use Case	Matatag na urban grids	Malupit, rural, o kritikal na sistema

Q3: Sinusuportahan ba ng electromagnetic RCCB na ito ang 30mA personal na proteksyon?

A3: Oo—magagamit ito sa 10mA, 30mA, at 100mA. Ang 30mA na bersyon ay nakakatugon sa mga kinakailangan ng IEC para sa kaligtasan ng shock protection.

Q4: Maaari ba itong gamitin sa TT earthing system?

A4: Talagang. Sa katunayan, ang mga electromagnetic RCCB ay mas gusto sa mga TT system dahil hindi sila umaasa sa isang matatag na neutral na sanggunian—na maaaring wala o mataas ang impedance sa mga TT setup.

Q5: Bakit pipiliin ang CDADA para sa Electromagnetic Residual Current Circuit Breaker?

A5: Ang CDADA ay naghahatid ng:

● True IEC 61008-1 compliant electromagnetic na disenyo

● Walang nakatagong electronics—purong magnetic operation

● High-grade flame-retardant housing para sa kaligtasan

● Napatunayang pagiging maaasahan sa maruming kapaligiran

● OEM support: maramihang pagpepresyo, certification docs, mabilis na pag-sample
