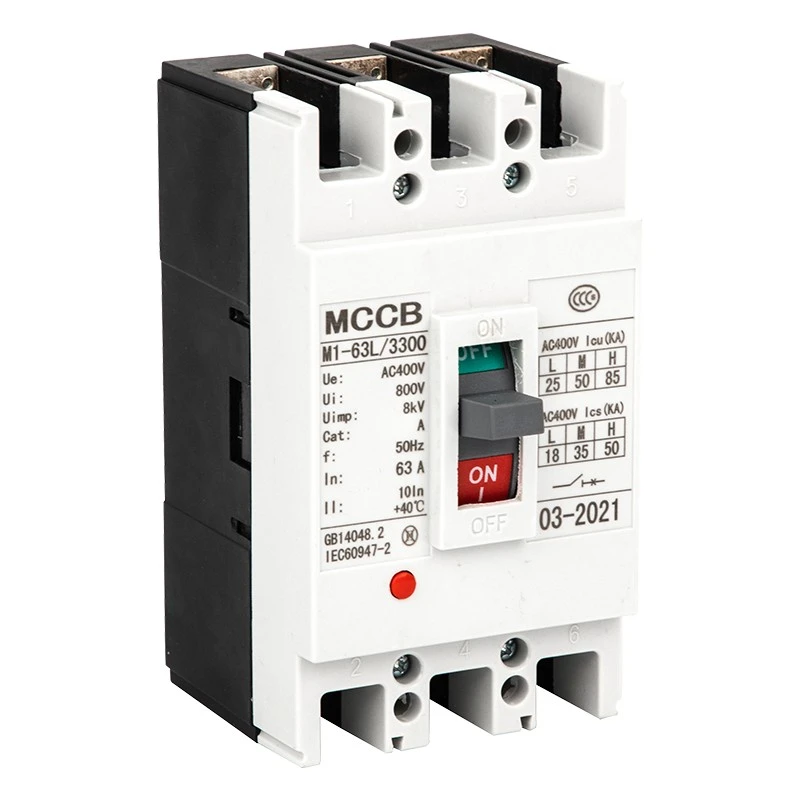

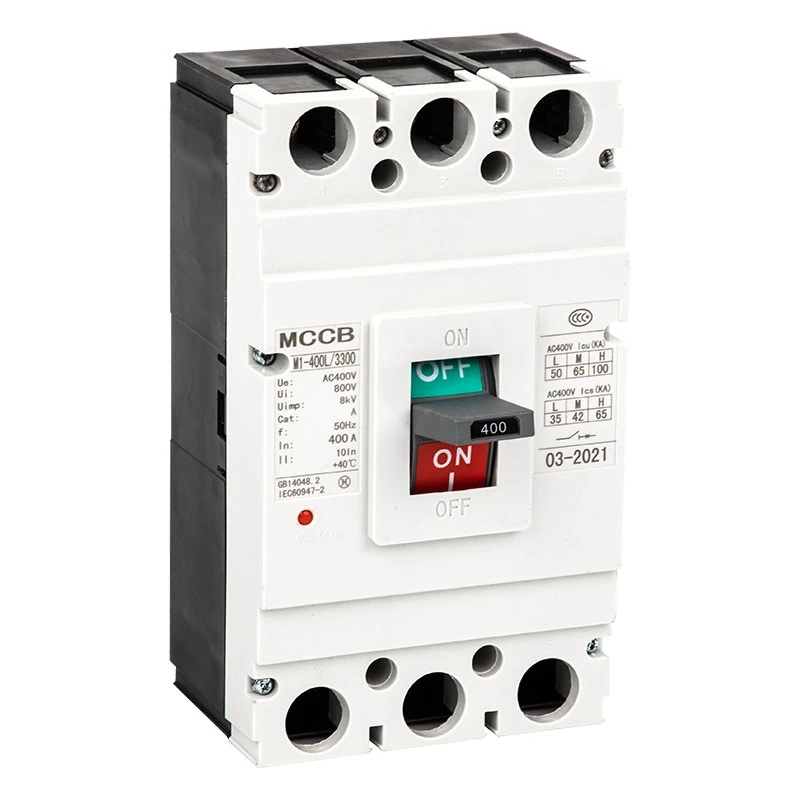

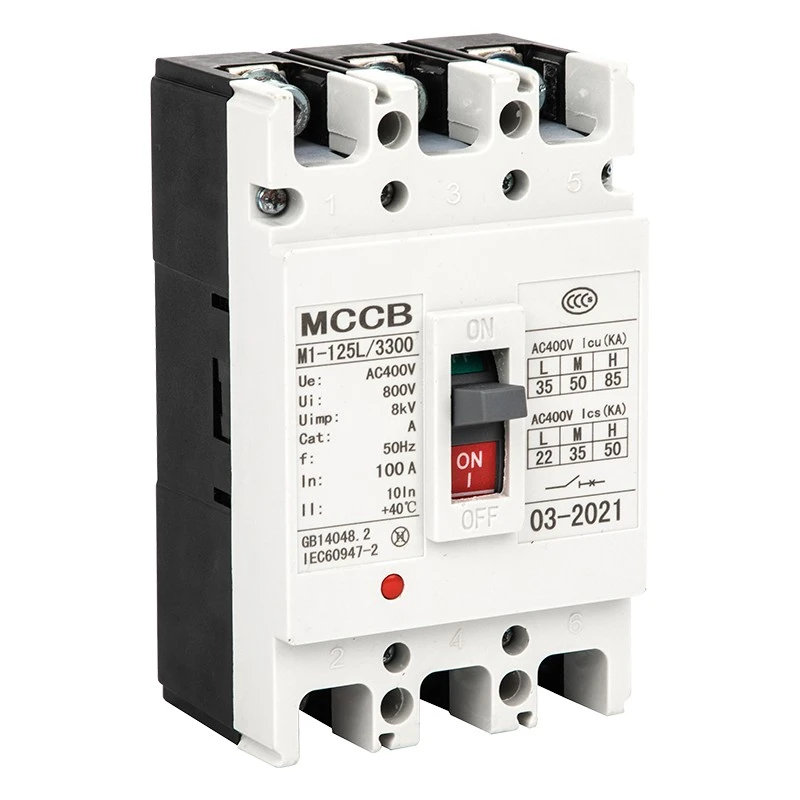

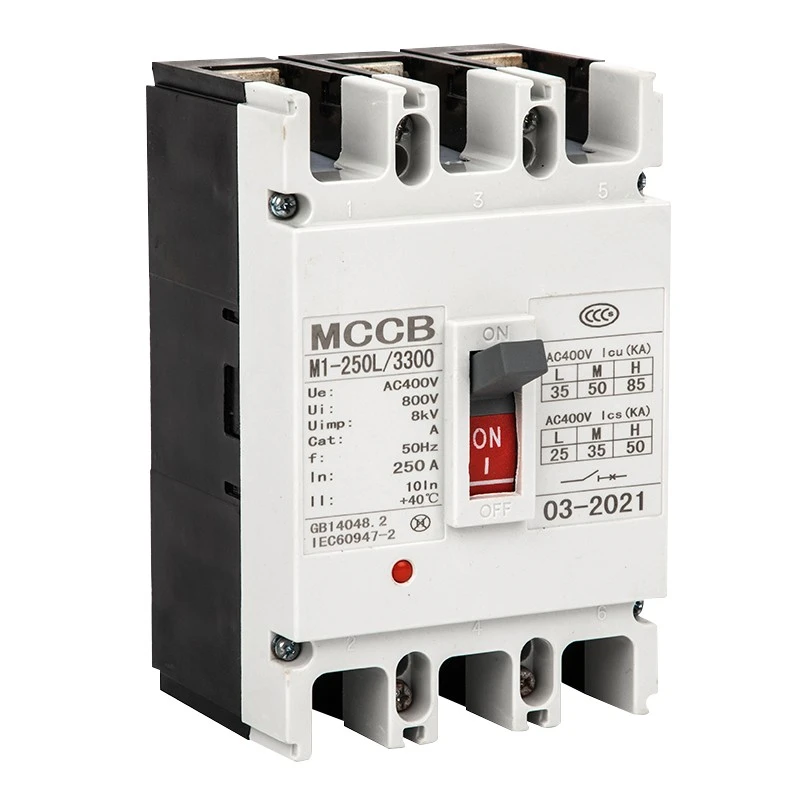

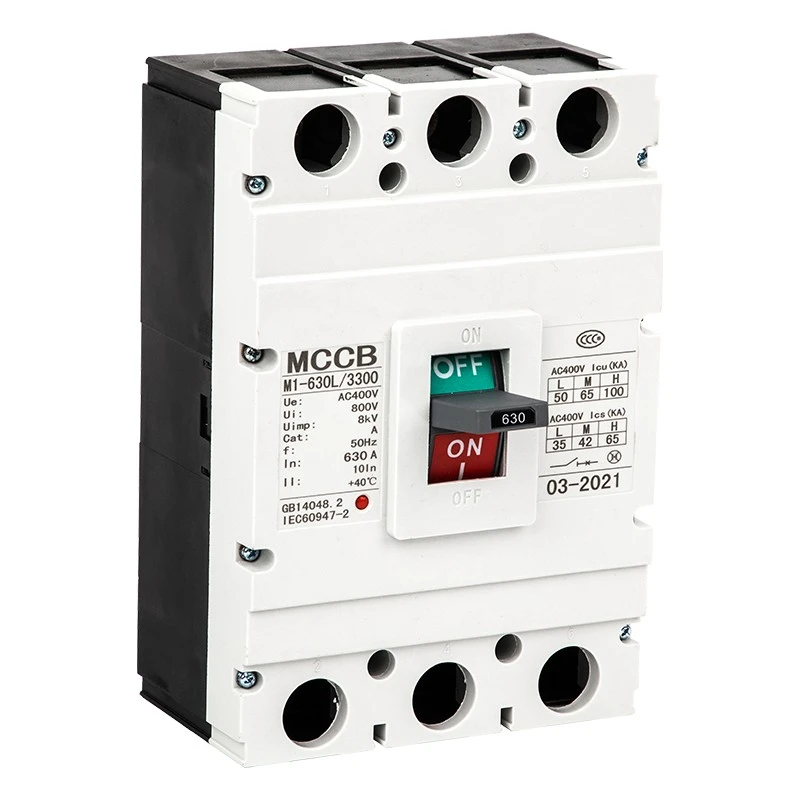

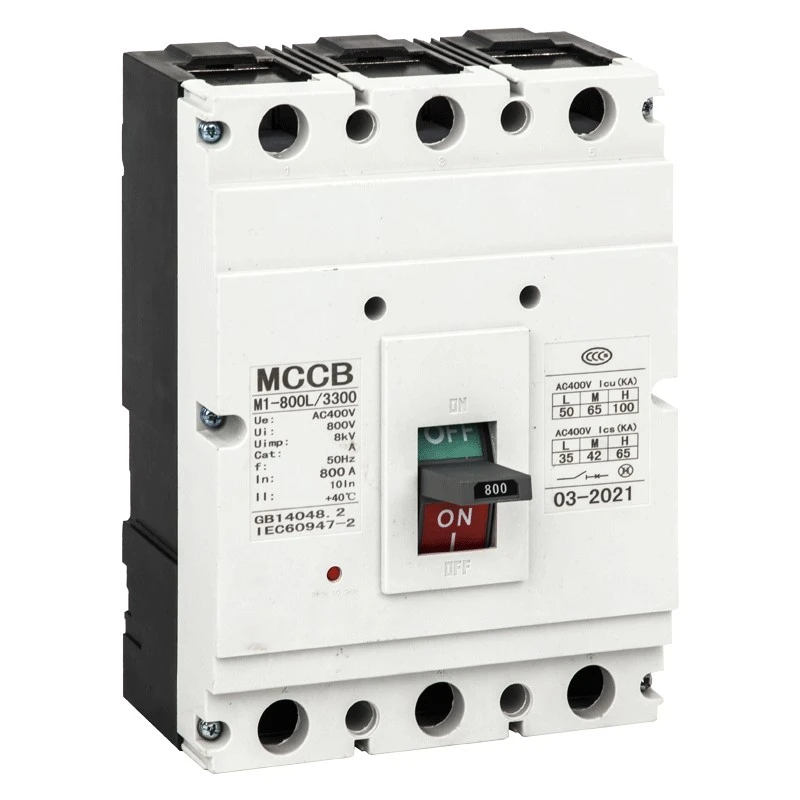

CM1 Molded Case Circuit Breaker

Ang DAM2 (CM1) series na CM1 Molded Case Circuit Breaker ay isang high-performance na low-voltage protection device na ginawa ng Shanghai DADA Electric Co., Ltd., isang maaasahang manufacturer at supplier sa China. Na may rated insulation voltage hanggang 800V, rated working voltage 400V/690V, at rated current mula 63A hanggang 1600A, malawak itong ginagamit para sa power distribution, circuit protection, motor control at madalang na paglipat.

Sinusuportahan ng seryeng ito ang vertical at horizontal installation, sumusunod sa IEC60947-2 standard, at nagbibigay ng kumpletong overload, short-circuit at under-voltage na proteksyon para sa power equipment.

Mga Tampok ng Produkto

★ Rated insulation boltahe: 800V; Gumaganang boltahe: 400V/690V

★ Kasalukuyang saklaw: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Kapasidad ng breaking: L standard, M medium, H high breaking type

★ Thermal-magnetic at electromagnetic dual release mode

★ Vertical / horizontal installation, na angkop para sa isolation use

★ Malawak na saklaw ng temperatura sa paligid: -5℃~+40℃

★ Altitude ≤2000m, antas ng polusyon 3

Mga aplikasyon

Ang CDADA CM1 Molded Case Circuit Breaker ay malawakang ginagamit sa industriya at civil power distribution system, kabilang ang mga pabrika, gusali, data center, power station, imprastraktura, mekanikal na kagamitan, at power distribution cabinet. Ginagamit din ito para sa proteksyon ng motor, conversion ng circuit, at ligtas na supply ng kuryente sa konstruksiyon, metalurhiya, petrochemical at iba pang mga industriya.

Mga Teknikal na Parameter

★ Mga Pamantayan: IEC60947-2, GB14048.2

★ Dalas: AC 50Hz/60Hz

★ Pole: 1P,2P, 3P, 4P

★ Paglabas: Thermal-magnetic (double), electromagnetic (instantaneous)

★ Mabilisang setting: Uri ng pamamahagi 10In±20%; Uri ng motor 12In±20%

★ Pag-install: Mga kable sa harap, mga kable sa likuran, uri ng plug-in

★ Operasyon: Manu-manong, de-koryenteng mekanismo ng pagpapatakbo

Mga Sukat ng Balangkas at Pag-install

Ang aming CM1 MCCB ay nagbibigay ng kumpletong data ng dimensyon para sa 63A–1600A na mga modelo, kabilang ang mga front wiring, rear wiring at plug-in type. Ang iba't ibang laki ng frame (63/100/225/400/630/800/1250/1600) ay tumugma sa mga sukat ng H, H1, H2 para sa karaniwang pag-install ng cabinet. Ang taas ng manual at electric operating mechanism ay na-standardize din para sa madaling pagpupulong.

Mga Accessory at Function

Panloob na Kagamitan

★ Shunt release: 70%–110% rated boltahe para sa maaasahang tripping

★ Under-voltage release: 35%–70% voltage drop para sa awtomatikong proteksyon

★ Pantulong na contact at contact sa alarma: Feedback ng signal at alarma ng kasalanan

★ Pre-paid meter dedicated release: Delay tripping 0.5–2s

Panlabas na Kagamitan

★ Manu-manong mekanismo ng pagpapatakbo

★ Electric (motor) na mekanismo ng pagpapatakbo

★ Phase separator, mounting screws, busbars kit

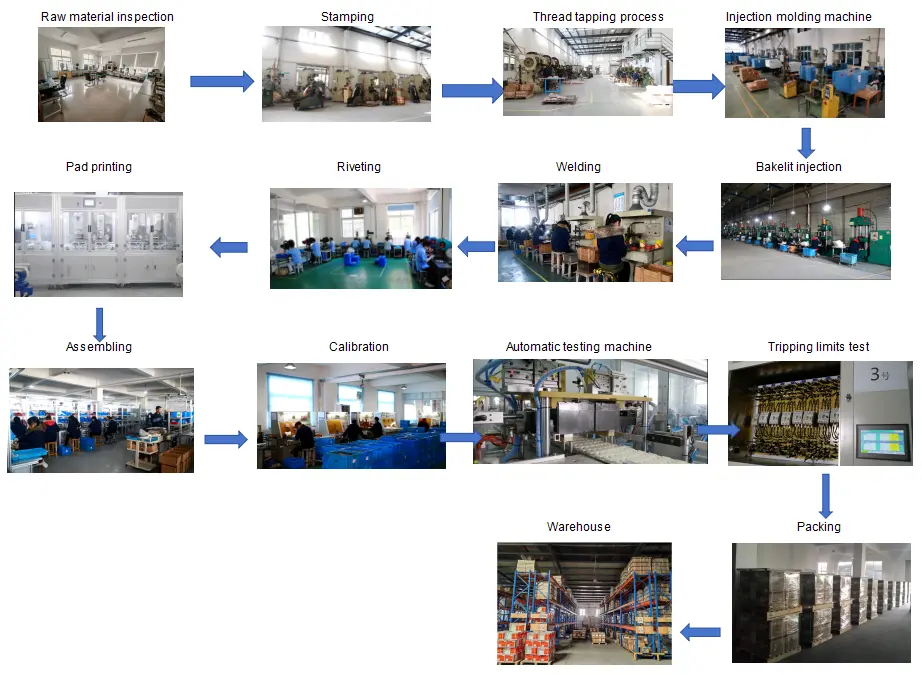

Daloy ng Kontrol ng Kalidad

Inspeksyon ng hilaw na materyal → Pagproseso ng produksyon → Linya ng pagpupulong → Pagsubok sa katangian ng biyahe → Pagsusuri sa pagtaas ng temperatura → Pagsusuri sa short-circuit → Pagsusuri sa pagtanda → Pagsusuri sa hitsura at sukat → Pag-iimpake → Panghuling inspeksyon bago ipadala

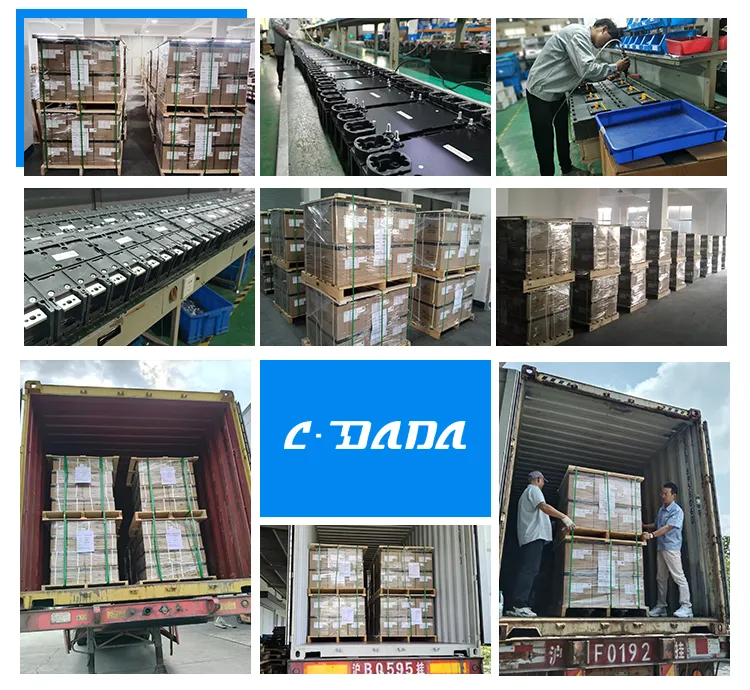

Packaging at Pagpapadala

★ Standard export carton + wooden pallet para sa ligtas na transportasyon

★ Label: modelo, kasalukuyang, poste, dami, sertipiko

★ Angkop para sa dagat, hangin at lupa logistik

Mga Sertipikasyon

IEC60947-2, GB14048.2, CE, CB, ROHS at iba pang internasyonal na pag-apruba.

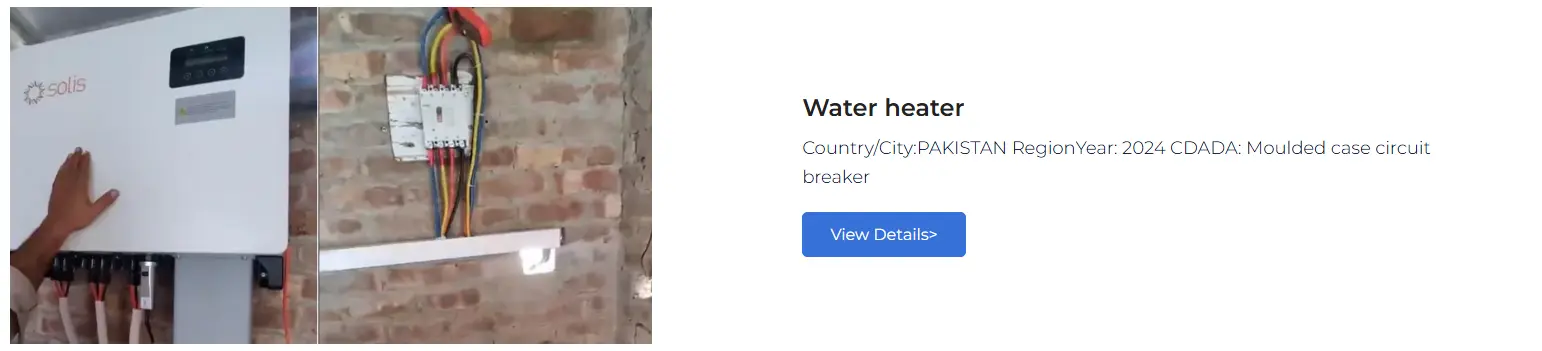

Mga Kaso sa Pakikipagtulungan ng Customer

Ang serye ng CDADA DAM2 na MCCB ay ibinibigay sa mga pandaigdigang customer, kabilang ang mga power distribution system integrator, industrial equipment manufacturer, switchgear factory, construction contractor at OEM brand sa Europe, Southeast Asia, Middle East, Africa at South America. Nagbibigay kami ng stable na bulk supply at mga customized na solusyon para sa mga pangmatagalang partner.
