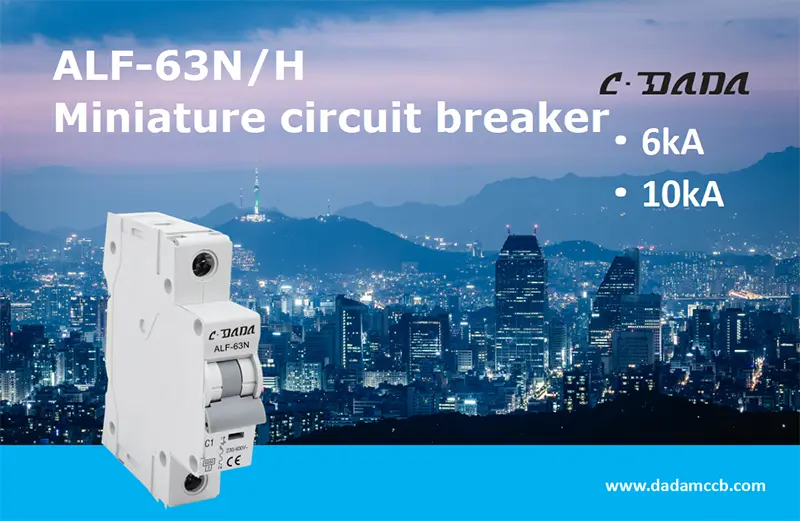

6KA 10kA Miniature Circuit Breaker

ALF-63N/H series high breaking 6KA 10kA Miniature Circuit Breaker (MCB), umaayon sa IEC60898 standard, ang MCB ay may katangian ng maaasahang pagganap, tumpak na pag-andar ng proteksyon, maikling oras ng paglabas, at mataas na kapasidad ng break, maliit din ang volume. Ito ay malawakang ginagamit sa at labis na karga ng mga contactor, switchgear, at electric apparatus.

Makipag-ugnayan sa CDADA at piliin kami bilang iyong tagagawa, maaari kaming mag-alok ng mga serbisyo ng OEM/ODM.

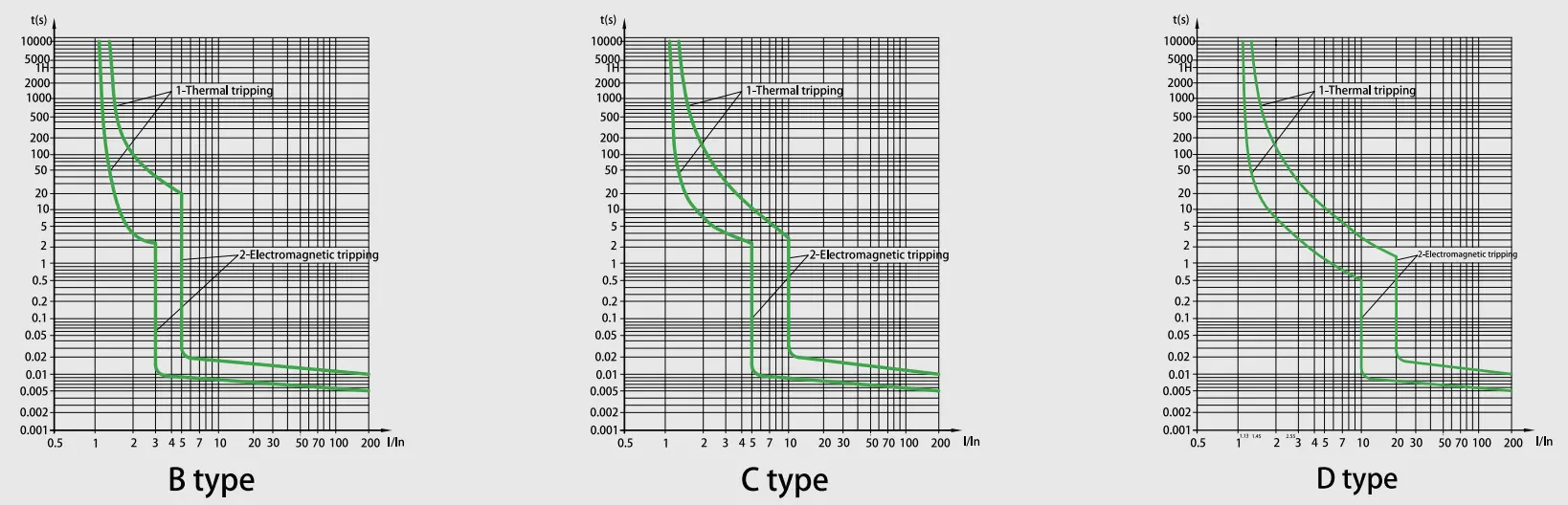

Kurba ng Katangian

Teknikal na Pagtutukoy

ALF-63N/H Serye 6KA 10kA Miniature Circuit Breaker
Pamantayan	EN/IEC60898-1
kapasidad ng pagsira (kA)	6,10
Proteksyon	Laban sa overload at short circuit
Na-rate ang kasalukuyang(A)Sa	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Na-rate na boltahe(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Na-rate na impulse na makatiis ng boltahe Uimp(kV)	4
Na-rate na boltahe ng pagkakabukod Ui(V)	500
Nililimitahan ng enerhiya ang cass	3
Temperatura sa paligid(℃)	-25~+40,Max.95%humidity
Thermal operating limitasyon	1.13xln Walang tripping sa loob ng isang oras
	1.45xIn Tripping sa loob ng isang oras
Magnertic na pagpapatakbo	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Bilang ng mga poste	1P,1P+N,2P,3P,3P+N at 4P
Uri ng biyahe	Thermal/magnetic release
Kapasidad ng terminal	16mm² flexible o 25mm² matibay hanggang sa 25A ratings
	25mm²flexible o 35mm²rigid mula 32A hanggang 63A na mga rating
Degree ng proteksyon	IP20
Pag-install	Pag-mount sa 35mm DIN rail
Lapad	17.8mm bawat poste

Katangian ng paglabas ng circuit breaker

HINDI.	Na-rate na kasalukuyang ng release(A)	Paunang estado	Subukan ang kasalukuyang	Tinukoy na oras	Resulta na makukuha	Remarks
1	1-63	malamig na estado	1.13Sa	t≤1h	Hindi trip
2	1-63	sa nakaraang pagsubok	1.45ln	t<1h	trip	Patuloy na pagtatakda ng kasalukuyang hanggang sa tinukoy na halaga sa loob ng 5s
3	Sa≤32	malamig na estado	2.55In	1s	trip
	Sa>32
4	1-63	malamig na estado	3Sa	t≤0.1s	Hindi trip	B uri
			5Sa	t<0.1s	trip	B uri
			5Sa 10ln	t≤0.1s	Hindi trip	C uri
			10Sa	t<0.1s	trip	C uri
			20ln	t≤0.1s	Hindi trip	Uri ng D
				t<0.1s	trip	Uri ng D

Pagtitiis(Mga Operasyon)

Kategorya	Mga Siklo ng Operasyon	Dalas ng operasyon	Na-rate ang kasalukuyang
Pagtitiis ng elektrikal	4000	240/h	1-32
		120/h	40-63
Mechanical na pagtitiis	10000	240/h	1-63

Mga tampok

★ Ultra-High Short-Circuit Breaking Capacity

Ang advanced na teknolohiya sa pagkontrol ng arko ay nakakamit ng mas mataas na kapasidad ng pagkagambala kumpara sa mga pamantayan ng industriya, na tinitiyak ang maaasahang proteksyon para sa mga de-koryenteng sistemang pang-industriya sa ilalim ng matinding kundisyon ng fault.

★ Dual-Mode na Interface ng Koneksyon

Sinusuportahan ng pinagsamang disenyo ng hybrid na terminal ang parehong matibay na busbar docking at flexible cable clamping, na nagpapagana ng tool-free adaptation sa magkakaibang mga senaryo ng pag-install habang binabawasan ang oras ng mga kable ng 40%.

★ Energy-Storage Mechanism para sa Longevity

Spring-assisted operating system na may 10,000 mechanical cycle endurance, na nagtatampok ng wear-compensation technology

★ Advanced na Composite Enclosure

na may kasamang fame-retrcant, heat-resistant, at impulse-proof na mga katangian na isinama ang mga arc-quenching chamber para sa mga kaganapang may kasalanan.

★ Dynamic na Kasalukuyang Nililimitahan Topology

Binabawasan ng matalinong let-through na pagsugpo sa enerhiya ang mga peak fault current ng 65-80%, na nagbibigay-daan sa downstream na pag-optimize ng detalye ng device na may 30% pangkalahatang potensyal na mabawasan ang gastos ng system.

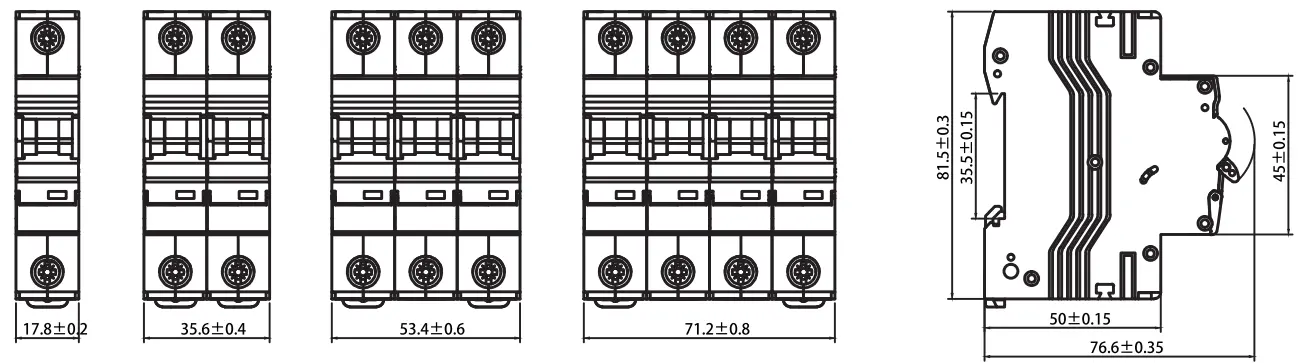

Mga sukat ng balangkas

Mga Sitwasyon ng Application

★ Residential: Mga unit ng consumer at distribution board para sa kaligtasan ng tahanan.

★ Industrial: Proteksyon ng mga contactor, switchgear, at heavy electric apparatus.

★ Komersyal: Mga gusali ng opisina at shopping mall na nangangailangan ng mataas na pagiging maaasahan.

Quality Control at Standard Testing

★ Bawat CDADA MCB ay sumasailalim sa mahigpit na pagsubok upang matiyak ang pagsunod sa IEC60898-1:

★ Thermal Tripping Test: Na-verify sa 1.13In (non-trip) at 1.45In (trip sa loob ng 1 oras).

★ Magnetic Tripping Test: Precise release testing para sa B, C, at D na mga katangian.

★ Electrical Endurance: Nasubok para sa 4,000 na mga ikot ng operasyon.

★ Mechanical Endurance: Na-verify para sa 10,000 cycle.

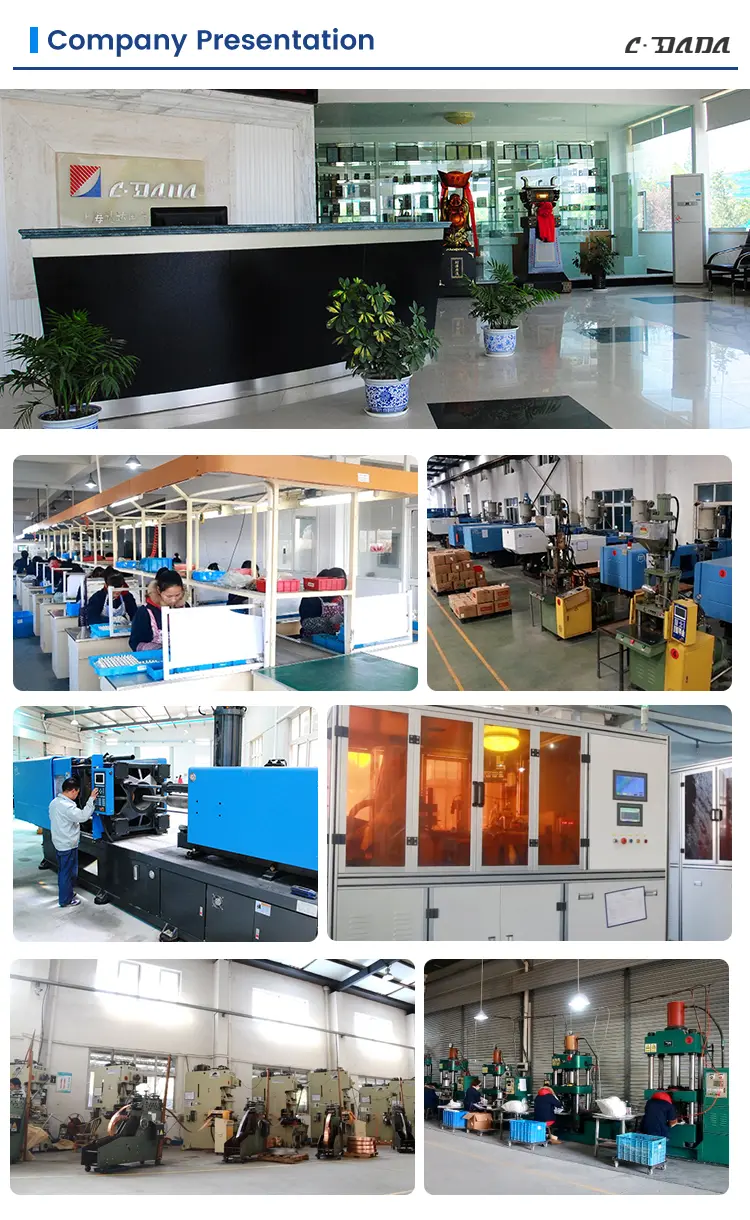

Lakas at Suporta sa Pabrika

Ang Shanghai DADA Electric Co., Ltd. ay isang nangungunang tagagawa na may mga advanced na linya ng produksyon at isang propesyonal na pangkat ng engineering. Nagbibigay kami ng:

★ Customized OEM/ODM serbisyo para sa mga pandaigdigang tatak.

★ Makabagong kagamitan sa pagsubok upang matiyak na walang depekto ang paghahatid.

★ Global Logistics Support: Naka-optimize na packaging para sa kargamento sa dagat at hangin upang matiyak na dumating ang mga produkto sa perpektong kondisyon.
