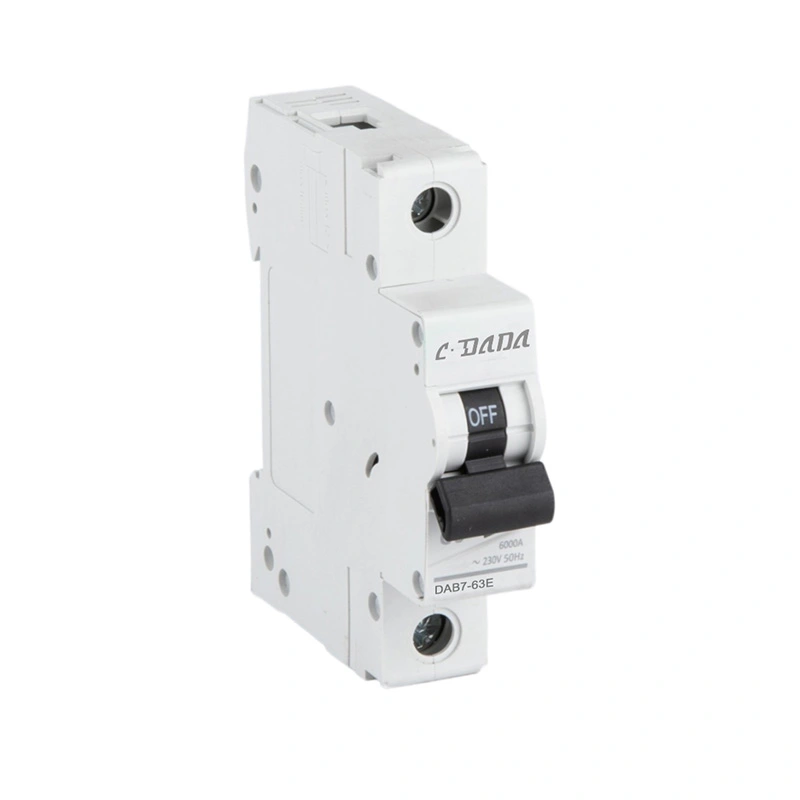

1P 6kA AC Miniature Circuit Breaker
Model:CDADA Series AC MCB
Huwag mag-atubiling makipag-ugnayan sa CDADA, at kunin ang aming 1P 6kA AC Miniature Circuit Breaker na may direktang presyo ng pabrika, na nag-aalok ng maaasahang overload at short-circuit na proteksyon na may compact na DIN-rail na disenyo. Nagtatampok ang produktong ito ng tumpak na thermal-magnetic tripping at malinaw na indikasyon ng katayuan, madaling i-install at mapanatili. Naghahatid ito ng matatag na pagganap para sa mga residential at light commercial circuit, na tinitiyak ang ligtas na supply ng kuryente na may mahabang buhay ng serbisyo.
Ang CDADA 1P 6kA AC Miniature Circuit Breaker ay isang de-kalidad na single-pole miniature circuit breaker na idinisenyo para sa mga AC low-voltage system. Nagbibigay ito ng maaasahang proteksyon laban sa mga overload at short circuit, na epektibong pinangangalagaan ang mga electrical circuit at konektadong kagamitan. Ginawa sa mahigpit na internasyonal na mga pamantayan, ang AC MCB na ito ay perpekto para sa mga distributor, OEM at mga de-koryenteng kontratista na naghahanap ng matibay, matipid na solusyon sa proteksyon.
Mga Tampok at Kalamangan ng Produkto
★ Compact Design: Space-saving structure na angkop para sa mga karaniwang distribution board
★ High Breaking Capacity: 6kA short-circuit interruption capability para sa pinahusay na kaligtasan
★ Precision Tripping: Tinitiyak ng thermal-magnetic trip unit ang tumpak na overload at short-circuit na proteksyon
★ Indikasyon ng I-clear ang Katayuan: Nakikita ang ON/OFF na window para sa mabilis na pag-verify ng status ng circuit
★ Secure Wiring: De-kalidad na mga terminal na may stable na koneksyon, na nagpapababa ng contact resistance
★ Matibay na Konstruksyon: Flame-retardant housing na may mataas na temperature resistance
★ Madaling Pag-install: Karaniwang 35mm DIN-rail mount para sa mabilis na pagpupulong
★ Maaasahang Kalidad: 100% buong inspeksyon bago ipadala, pare-pareho ang pagganap
Mga aplikasyon
★ Ang CDADA 1P 6kA AC Miniature Circuit Breaker ay malawakang ginagamit sa:
★ Mga gusali ng tirahan, apartment at villa
★ Mga gusali ng opisina, shopping mall at mga pasilidad sa komersyo
★ Mga magaan na pang-industriya na pagawaan at mga halaman sa pagmamanupaktura
★ Mga shopping center, hotel at restaurant
★ Mga pampublikong pasilidad at proyektong imprastraktura
★ Mga circuit ng ilaw at proteksyon ng maliliit na kagamitan sa kuryente
Mga Teknikal na Parameter
|
item |
Pagtutukoy |
|
Modelo |
Serye ng CDADA AC MCB |
|
Pamantayan |
IEC60898 |
|
Uri |
AC MCB (Miniature Circuit Breaker) |
|
Mga poste |
1P,2P,3P,4P |
|
Pagsira ng Kapasidad |
6kA |
|
Na-rate na Kasalukuyan |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (opsyonal) |
|
Na-rate na Boltahe |
AC 230V, 400V |
|
Boltahe ng pagkakabukod |
600V |
|
Impulse Voltage |
6kV |
|
Degree ng Proteksyon |
IP20 |
|
Pag-install |
35mm DIN Riles |
|
Operating Temperatura |
-5℃ ~ +40℃ |
|
Buhay Mekanikal |
≥20,000 na operasyon |
|
Buhay ng Elektrisidad |
≥4,000 na operasyon (sa kasalukuyang rate) |
|
Pagsunod sa Pamantayan |
IEC60898-1, IEC60898-2 |
Mga Sukat ng Balangkas
★ Lapad: 17.8mm bawat poste (karaniwang laki ng single-pole)
★ Taas: Tinatayang 85-92mm (nag-iiba ayon sa kasalukuyang rating)
★ Lalim: Tinatayang 68-72mm
★ Wiring Capacity: 1.5-16mm² flexible o matibay na copper cable
★ Standard Compatibility: Angkop sa lahat ng 35mm DIN rail system (TS35/7.5, TS35/15)
IEC 60898-1

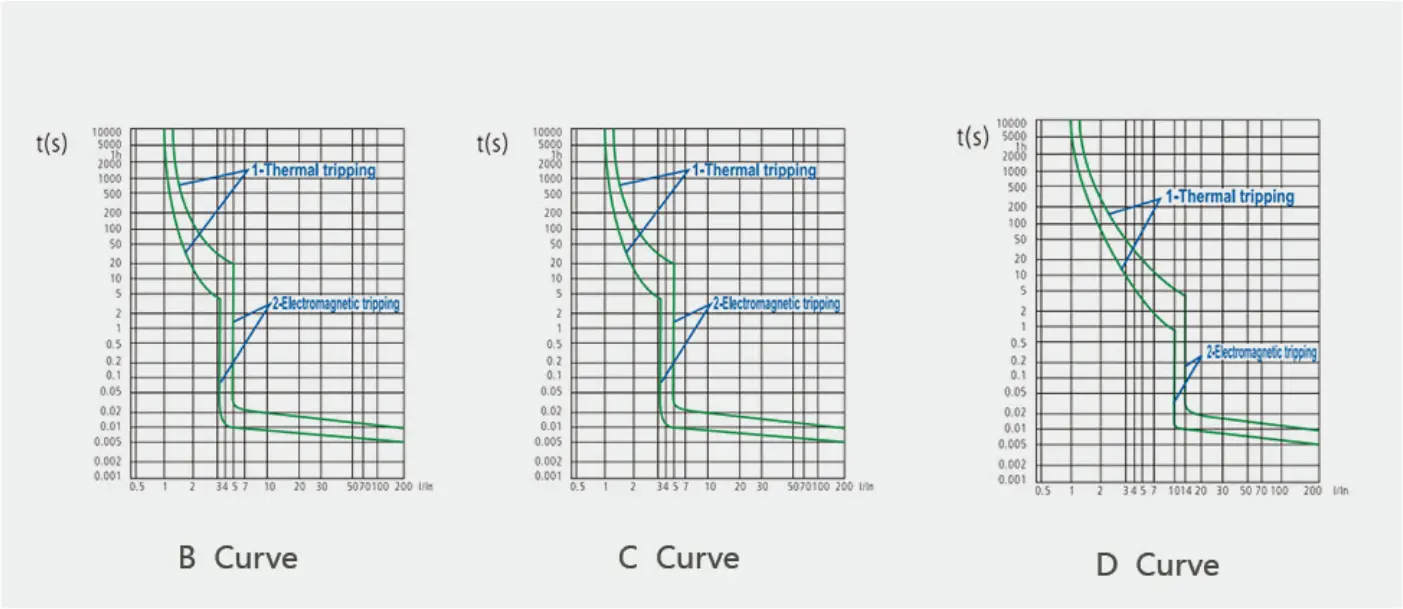

Magnetic Release
Kapag naganap ang isang circuit short circuit, ang agarang tripping ay nakakamit ng isang magnet na may core na bakal. Ayon sa pamantayang 1EC60898, ang produktong ito ay maaaring nahahati sa tatlong uri: B, C, at D.
|
|
Subukan ang kasalukuyang |
Tripping time |
Mga aplikasyon |
|
B Kurba |
3ln 5ln |
0.1 |
Ang Uri B ay naaangkop lamang sa mga aktibong pag-load: -Electric heater-Water heater-Electric furmace |
|
C Kurba |
5Sa 10ln |
0.1 |
Ang Type C ay angkop para sa mga ordinaryong pagkarga: -Lampa -Power socket -Maliit na power motor |
|
D Curve |
10ln 20Sa |
0.1 |
Kontrolin at protektahan ang mga circuit gamit ang agarang surge current (malalaking motor) |
Thermal Release
●Kapag nagkaroon ng overload sa circuit, ang bimetallic strip ng circuit breaker ay baluktot dahil sa init, na magiging sanhi ng pagkadiskonekta ng mga contact at magreresulta sa thermal tripping;
●Ang IEC standard ay tumutukoy sa tripping time range para sa iba't ibang overload currents;
●Ang reference test environment temperature ay 30 °C.
|
Subukan ang kasalukuyang |
Tripping time |
|
1.13ln |
t z 1h(sa ≦ 63A) |
|
1.45ln |
t<1h(Sa ≦ 63A) |
|
2.55ln |
1s<1h<60s(In≤32A)1s |

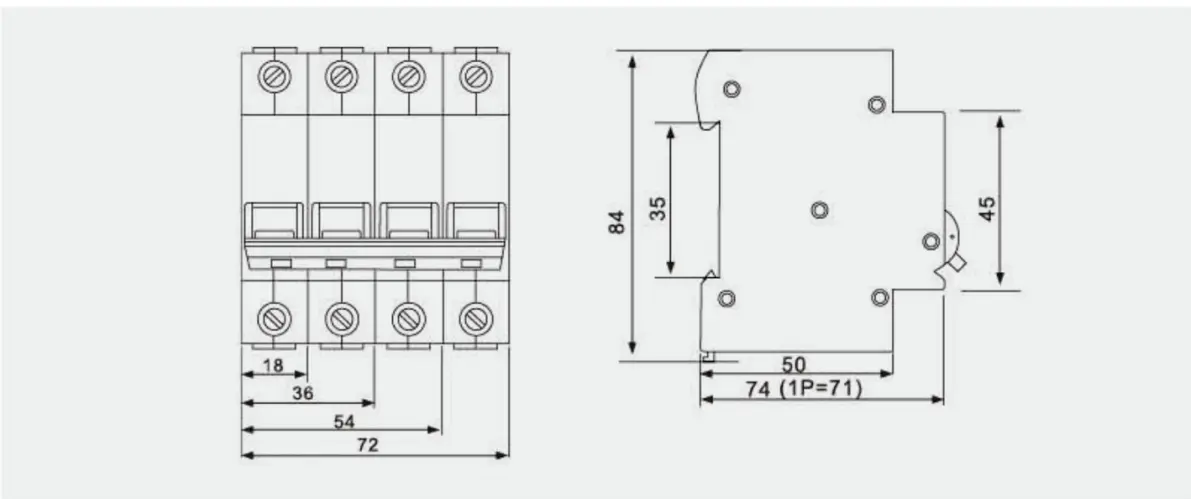

●Mga sukat ng produkto at pag-install(MM)
Ang produkto ay naka-mount sa isang gabay na riles na may pinakamataas na kapasidad ng koneksyon na 25mm2.
Quality Control

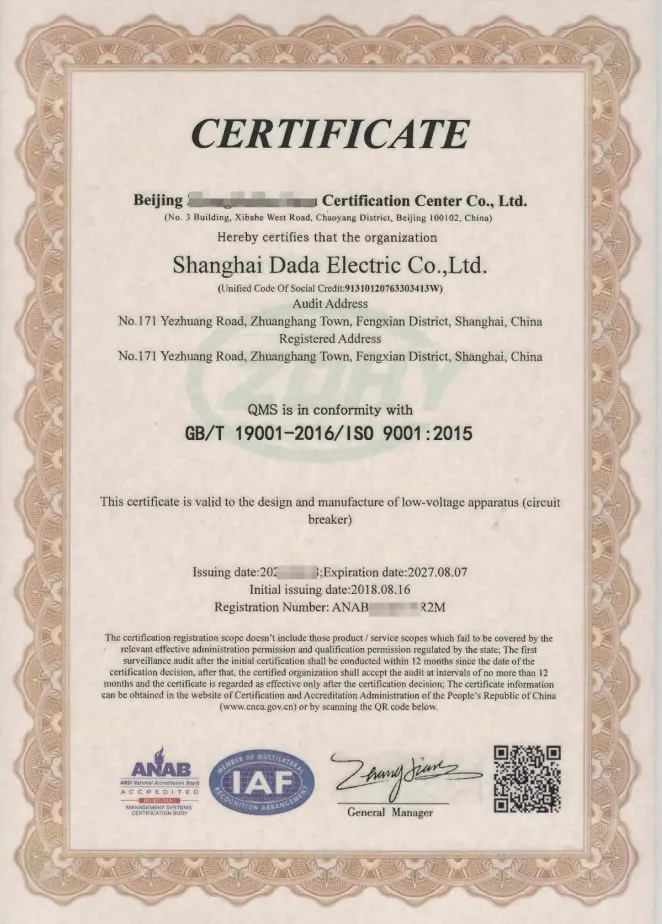

★ ISO9001 Certified Manufacturing: Mahigpit na sistema ng pamamahala ng kalidad sa buong produksyon
★ Comprehensive Testing: 100% inspeksyon kabilang ang mga katangian ng tripping, pagtaas ng temperatura at mga pagsubok sa boltahe
★ In-House Production: 90% ng mga pangunahing bahagi na ginawa sa loob para sa kalidad ng pagkakapare-pareho
★ Pagsusuri sa Kapaligiran: Mataas/mababang temperatura na operasyon, pag-verify ng paglaban sa halumigmig
★ Pagtitiyak sa Pagiging Maaasahan: Pangmatagalang pagsubok sa tibay para sa pinahabang buhay ng serbisyo
Packaging at Pagpapadala
★ Standard Export Packaging: Mga corrugated na karton na may proteksyon
★ Clear Labeling: Numero ng modelo, kasalukuyang rating, bilang ng poste, dami at impormasyon sa certification
★ Protective Packaging: group box para sa 12 unit upang maiwasan ang pinsala habang nagbibiyahe
★ Mga Pagpipilian sa Pagpapadala: Angkop para sa transportasyong dagat, hangin at lupa; magagamit para sa maramihang pagpapadala
★ Custom na Packaging: Available ang mga opsyon sa OEM packaging para sa mga kasosyo sa brand
Mga Kaso ng Tagumpay ng Customer
★ Ang CDADA 1P 6kA AC Miniature Circuit Breaker ay nagtatag ng pangmatagalang pakikipagtulungan sa mga kliyente sa buong mundo:
★ Mga Proyektong Residential: Ibinibigay sa mga developer ng pabahay sa Southeast Asia, Middle East at South America
★ Mga Komersyal na Pag-install: Nakipagsosyo sa mga electrical contractor sa Europe, Africa at Asia para sa mga komersyal na proyekto ng gusali
★ OEM Partnerships: Nakipagtulungan sa mga pandaigdigang tatak ng kuryente para sa pribadong pag-label at mga naka-customize na solusyon
★ Industrial Applications: Ibinibigay sa mga pasilidad sa pagmamanupaktura para sa proteksyon ng makinarya at kagamitan
★ Mga Network ng Distributor: Nakikipagtulungan sa mga rehiyonal na distributor sa mahigit 30 bansa upang matugunan ang lokal na merkado
