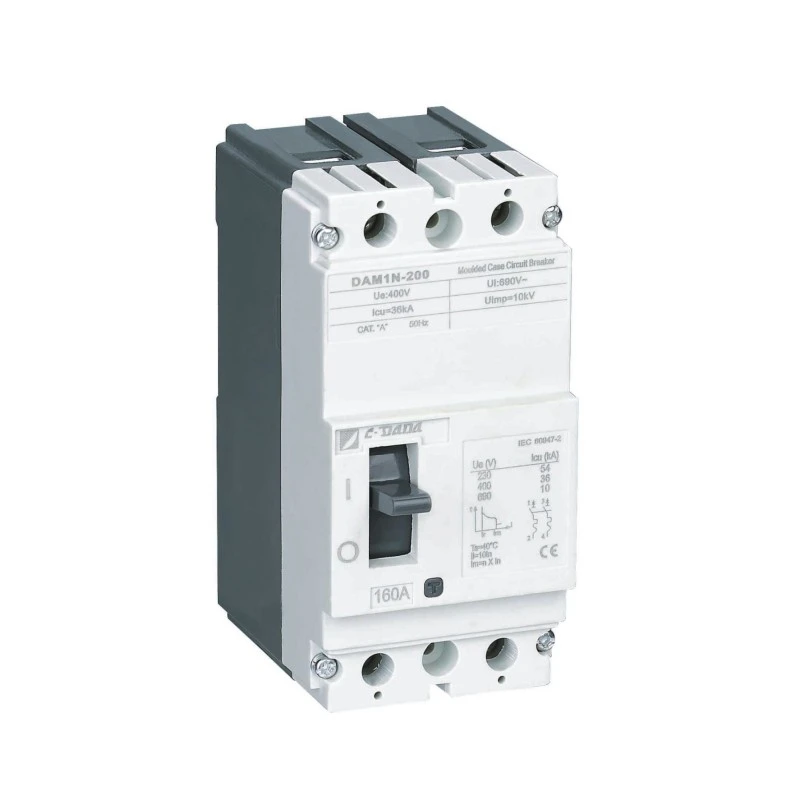

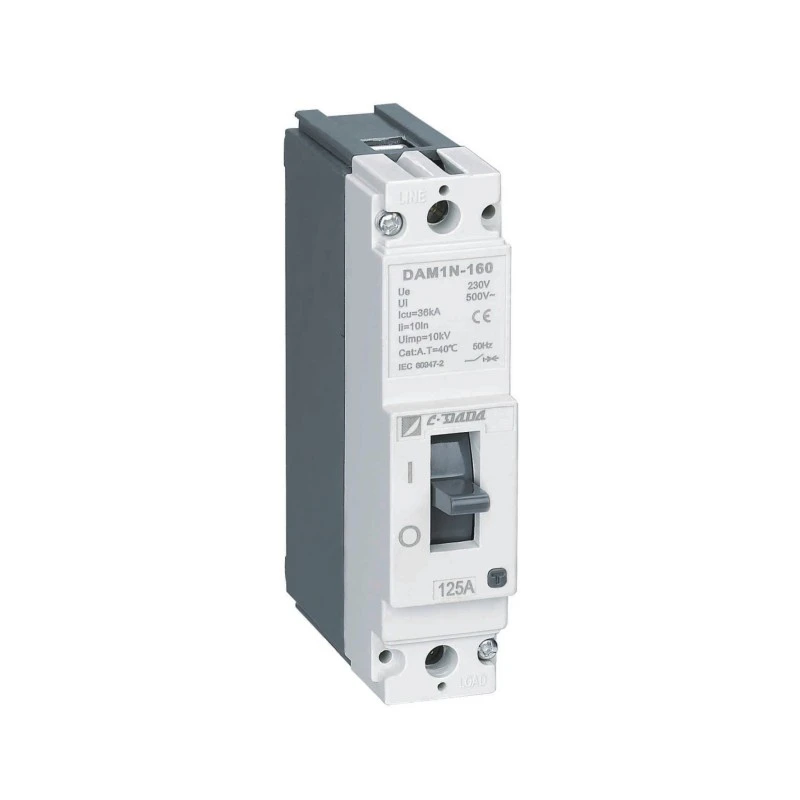

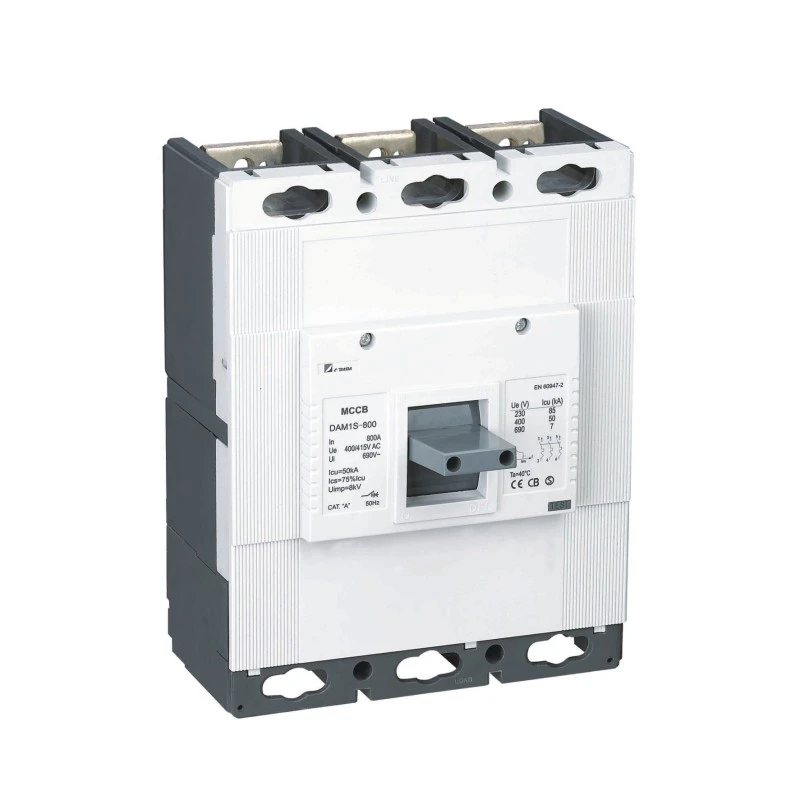

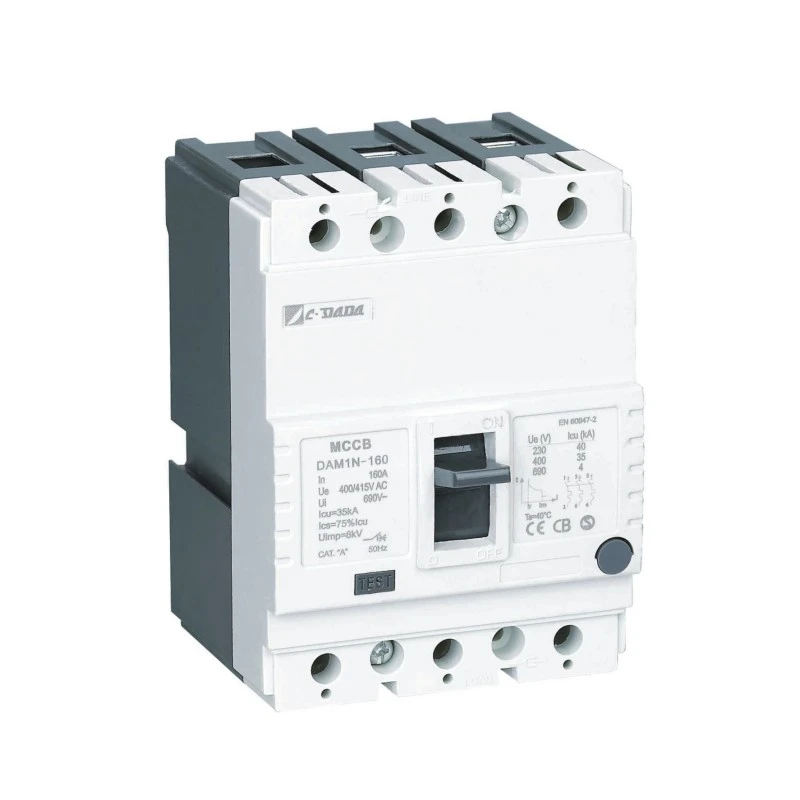

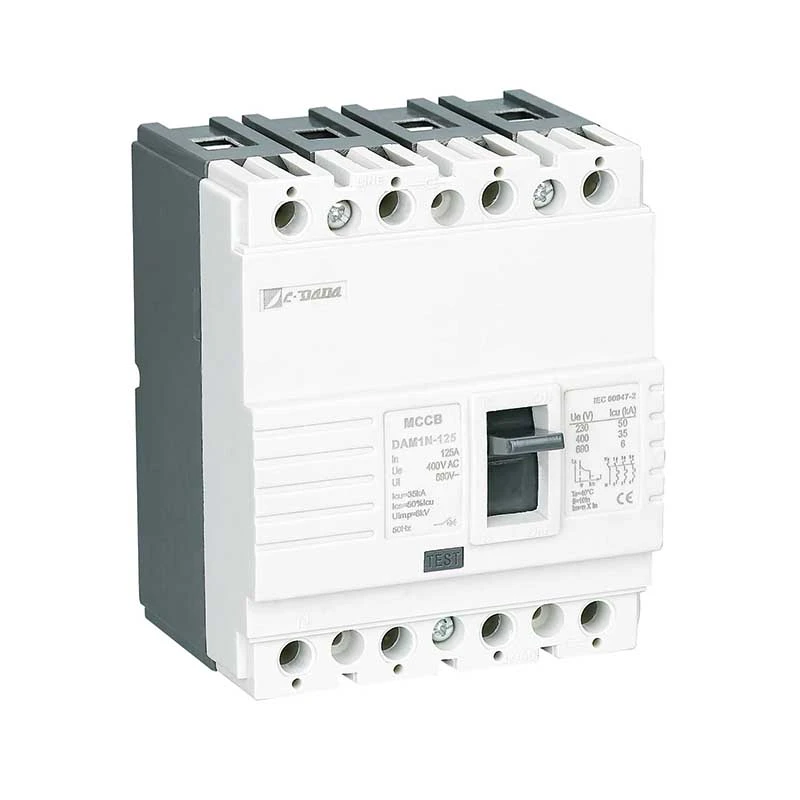

Fixed Type Molded Case Circuit Breaker

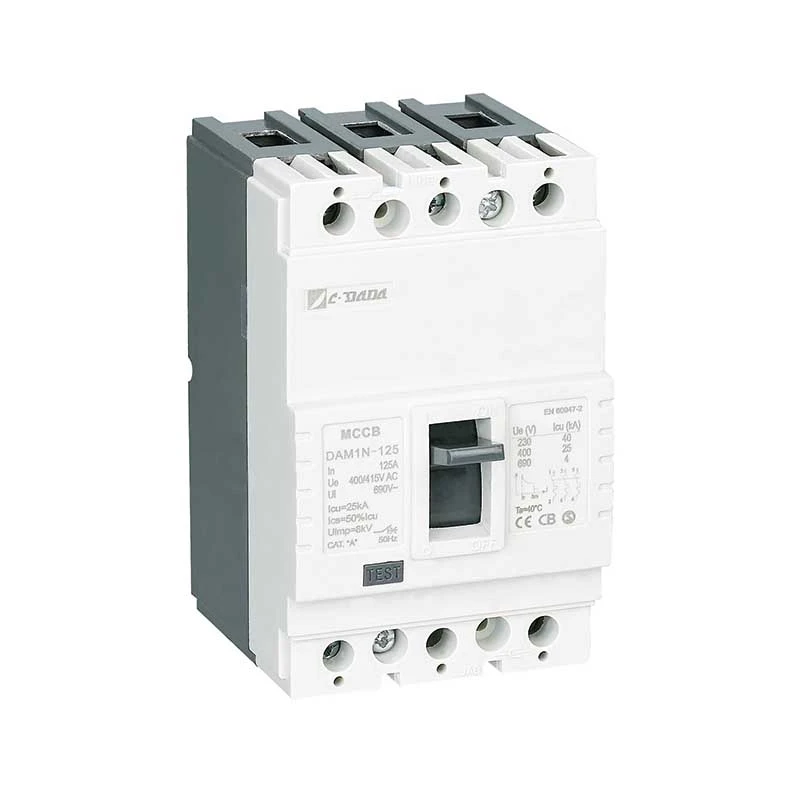

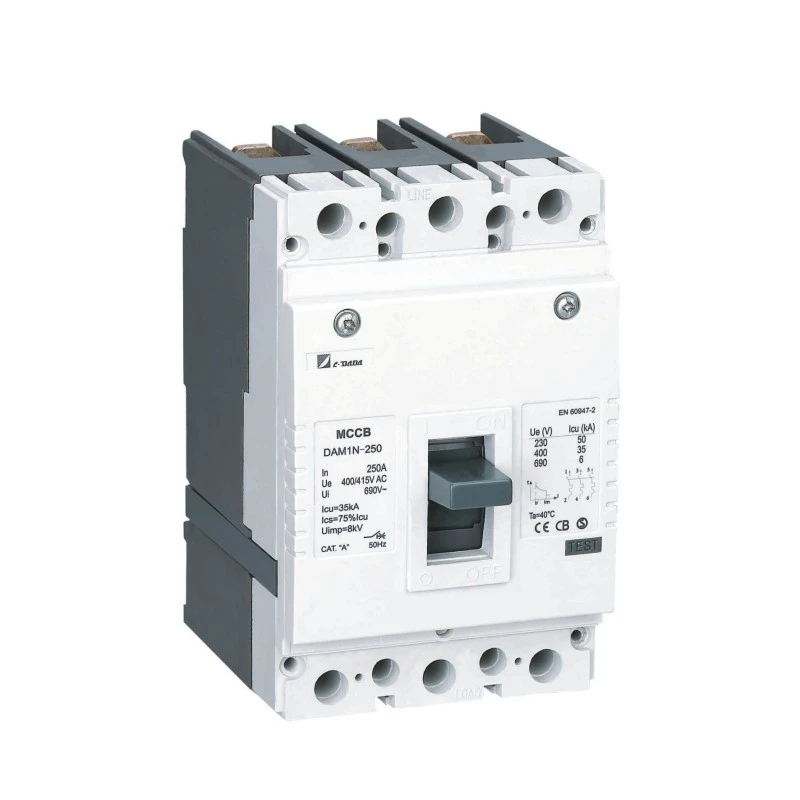

Ang CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 series ay nakakatugon sa mga pangangailangan ng anumang aplikasyon, mula sa maliliit na user hanggang sa industriyal na transpormer at pag-install ng pamamahagi.

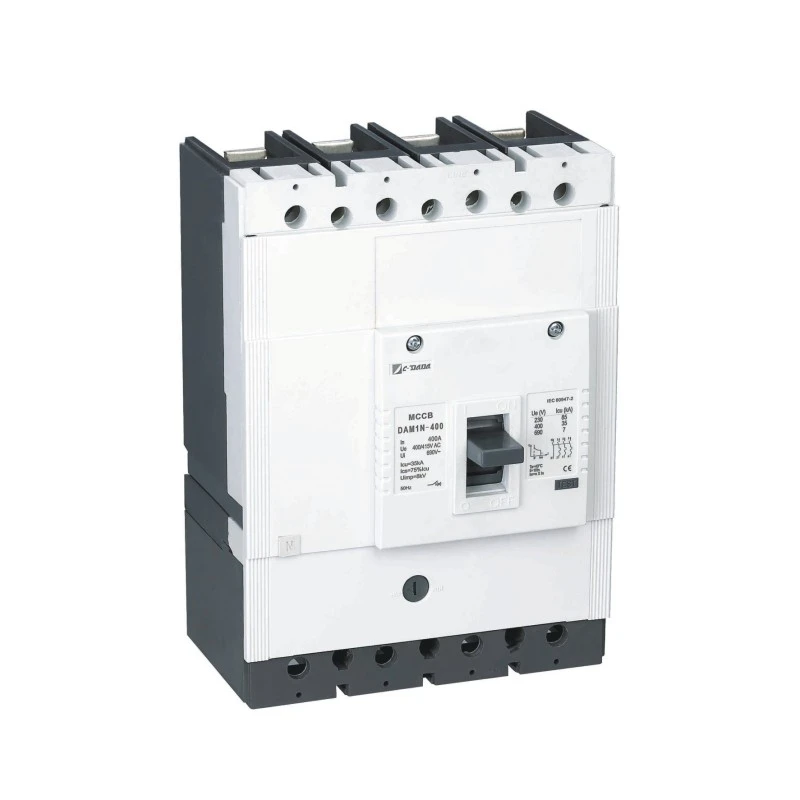

Ang DAM1 series ay may pitong laki ng frame, hanggang 1600A, breaking capacity hanggang 100 kA, operating voltage hanggang 1000 Volts, madaling matugunan ang iba't ibang komprehensibong electrical at mechanical accessory na pangangailangan, magbigay ng iba't ibang solusyon sa pag-install upang mapakinabangan ang mga pangangailangan ng anumang power system.

Sa pandaigdigang sertipikasyon KEMA, ASTA, SEMKO, CB, CE, ROHS; Ang DAM1 ay ang pinakamahusay na pagpipilian para sa mga planta ng electrical appliance sa buong mundo at OEM.

Mga Pangunahing Detalye

Mga de-koryenteng parameter ng DAM1 MCCB molded case circuit breaker

● Icu:O-t-CO test(O:Open maneuver,CO:Close-Open maneuver,t:Tagal ng paghihintay)

● Ics:O-t-CO-t-CO test(O:open maneuver,CO:Close-Open maneuver,t:Tagal ng paghihintay)

★ ON/I na Posisyon: Ipinapahiwatig nito na ang mga contact ng breaker ay sarado. Sa posisyong ito, ang breaker lever ay nasa tuktok na posisyon

★ TRIP Position: Ito ay nagpapahiwatig na ang breaker ay nabuksan dahil sa anumang pagkabigo (over load o short circuit). Sa kasong ito, ang breaker lever ay nasa gitnang posisyon sa pagitan ng ON at OFF na posisyon. Upang dalhin ang breaker, na nasa posisyon ng biyahe, sa posisyong ON; itulak ang breaker lever pababa tulad ng ipinapakita ng OFF sign

Ang breaker ay dapat itakda na may "click" na tunog. Pagkatapos nito, hilahin ang pingga gaya ng ipinapakita ng ON sign upang isara ang breaker

★ OFF/0 na Posisyon: Ito ay nagpapahiwatig na ang mga contact ng breaker ay bukas. Sa ganitong paraan, ang breaker lever ay nasa ilalim na posisyon.

Mga pisikal na parameter ng DAM1-125 MCCB molded case circuit breaker

Prinsipyo sa Paggawa at Mekanismo ng Proteksyon

★ Thermal Protection (Sobrang karga)

Ang bimetallic strip ay yumuyuko kapag pinainit ng matagal na overcurrent (> rated current). Ang bilis ng baluktot ay proporsyonal sa kasalukuyang magnitude—pagtitiyak ng inverse-time tripping na ginagaya ang cable thermal behavior, na pumipigil sa mga istorbo na biyahe habang pinoprotektahan ang kagamitan.

★ Magnetic Protection (Short Circuit)

Sa panahon ng short circuit (hal., phase-to-phase o phase-to-ground), agad na hinihila ng high-current na magnetic field ang solenoid plunger, na naglalabas ng mekanismo ng latch sa loob ng millisecond—pinutol ang fault current bago mangyari ang thermal damage.

Mga bentahe ng produkto

★ Katawan at Cover:

Ang fiber-glass polyester resin ay ginamit bilang body at cover material alinsunod sa EN 60512-20-2 standard. Ang materyal na ito, na tinatawag na BMC (Bulk Molding Compound) sa literatura, ay ginustong dahil sa mataas na mga halaga ng elektrikal at mekanikal at maaaring lumaban sa isang temperatura na 160 ℃ patuloy. Ang materyal ng BMC ay hindi nasusunog kapag nakikipag-ugnayan sa wire sa temperatura na 960 ℃ alinsunod sa IEC 695-2-1

Bimetal: Ang bimetal ay isang materyal na binubuo ng kumbinasyon ng dalawang plate na metal na may iba't ibang extension coefficient laban sa init. Ang kasalukuyang dumadaan sa breaker ay nagpapainit ng bimetal. Dahil sa epekto ng init na ito. bimetal bends patungo sa hindi gaanong lumalawak na plato. Dahil tumataas ang init habang tumataas ang kasalukuyang dumadaan sa breaker, mas pinainit ang bimetal at mas yumuyuko. Sa ganitong paraan, kinokontrol nito ang mekanismo ng pagbubukas upang buksan ang breaker.

★ Mga Contact:

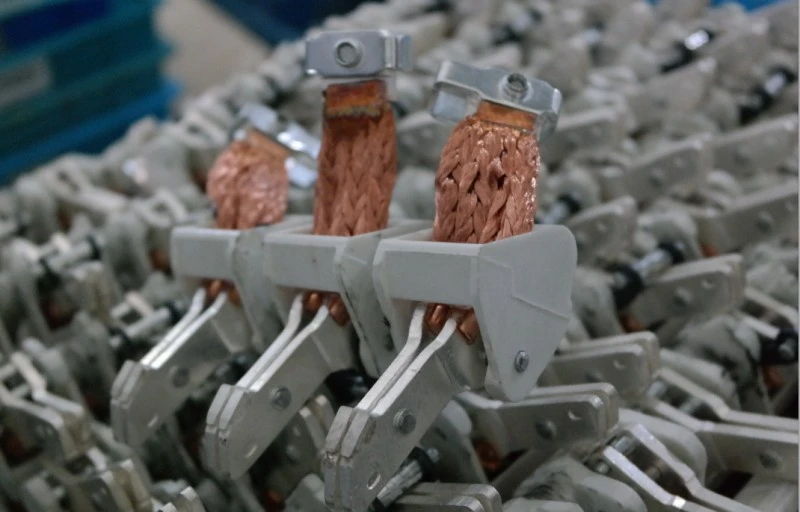

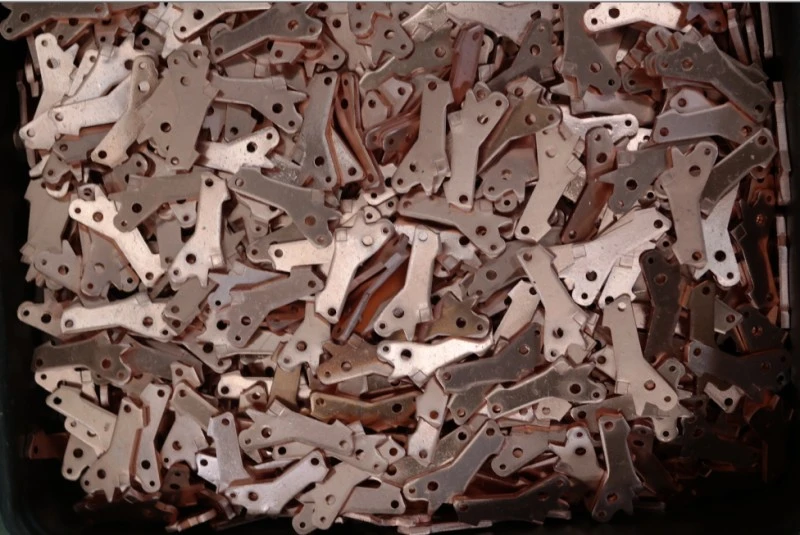

Ang mga contact alloy ay tinutukoy para sa mga breaker sa pamamagitan ng pagsasaalang-alang sa mga sira at dinala na kasalukuyang mga halaga at konstruksiyon Karaniwan ang pilak, grapayt, nikel, wolfram na haluang metal na mga contact ay ginagamit sa mga breaker Ang mga contact, na gawa sa mga silver-graphite na haluang metal na may makinis na istraktura, ay ginagamit sa mga nakapirming (ibaba) na mga contact, mga silver na wolfram na contact, na mas mahirap, ay ginagamit sa paglipat (itaas) na mga contact. Ang isang swaged na istraktura ay natiyak sa paglipat ng mga contact. Sa ganitong paraan, ang swaged at hard alloy na mga contact ay may lugar sa malambot na fixed contact sa bawat opening-closing.

Sa ganitong paraan, matitiyak ang pinakamababang resistensya. Ang paglipat ng contact ay dapat na hawakan nang maayos ang fixed contact upang magkaroon ng mababang contact resistance. Gayunpaman, ang sobrang lakas ng contact pressure ay nagreresulta sa pagkasira ng mga contact sa mas maikling panahon kaysa sa normal. Ang mga contact alloy ay napakahalaga para sa isang malusog na pagbubukas-pagsasara.

★ Arc Extinguisher Cell (Separator):

Ang mga separator ay ginagamit upang patayin ang arko na nabuo sa panahon ng operasyon ng breaker na tumatakbo sa ilalim ng enerhiya. Habang ang gumagalaw na contact ay nakahiwalay sa fixed contact, ang kasalukuyang patuloy na dumadaloy sa pagitan ng mga contact sa loob ng ilang sandali at ito ay tinatawag na arc. Ang arko na ito ay dapat na mawala sa napakaikling panahon

★ Extinction of Arc:

Ang arko ay itinulak patungo sa mga separator dahil sa magnetic field na nabuo sa paligid ng arko. Sa ganitong paraan, pinalawak ang arko at nagiging slim at naputol sa pagitan ng mga separator plate (Figure-5). Dahil sa katangian ng materyal na ginamit sa mga dingding sa gilid ng mga separator, lumalabas ang isang gas dahil sa mataas na temperatura na dulot ng arko. Ang gas na ito ay may mahalagang epekto sa pagkalipol ng arko.

Aplikasyon

Ang CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) ay pinagkakatiwalaan sa mga kritikal na imprastraktura:

★ Pang-industriya: Mga gilingan ng bakal, mga platform ng langis at gas, mga planta ng kemikal

★ Pangangalaga sa Kalusugan: Pangunahing ospital at mga sub-distribution board

★ Transportasyon: Railway signaling, airport baggage system

★ Komersyal: Mga skyscraper, data center, shopping mall, convention center

★ Mga Pampublikong Lugar: Mga Sinehan, istadyum, mga gusali ng pamahalaan

Mga Kalamangan sa Pag-install at Pagpapanatili

★ Madaling Pagsasama:

Kasama sa karaniwang kit ang mga busbar, phase barrier, at hardware

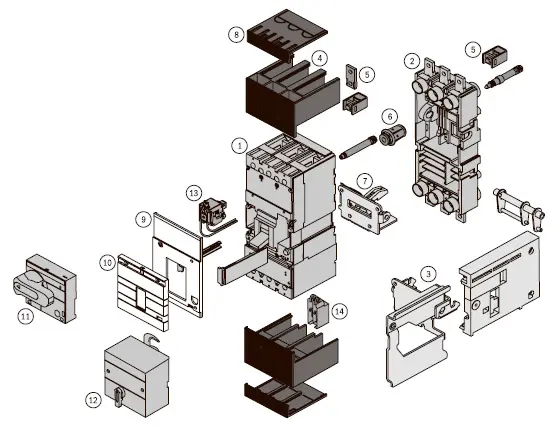

Mga opsyonal na accessory: mga contact sa alarm, shunt/undervoltage release, electric operating mechanism

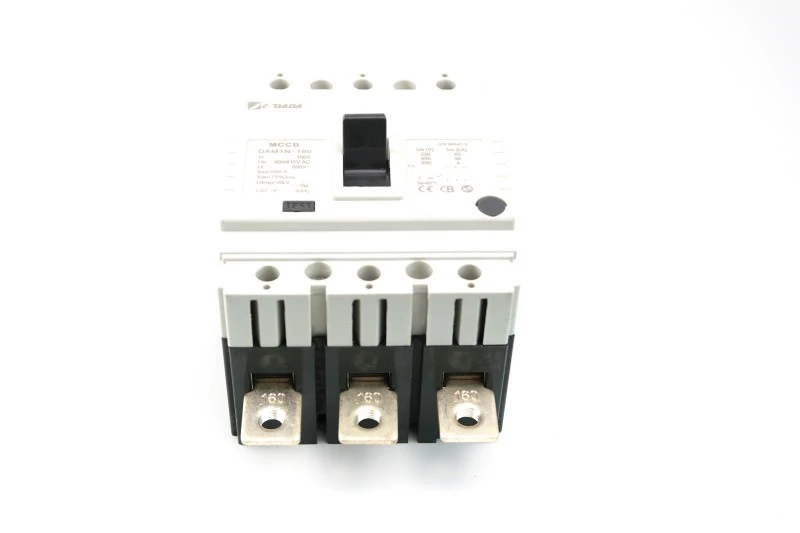

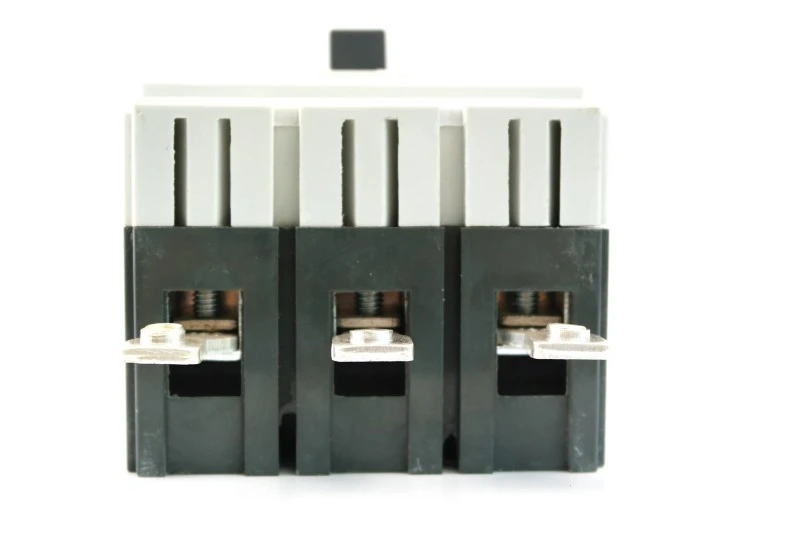

1) Kumonekta sa pamamagitan ng pinahabang busbar (larawan 1)

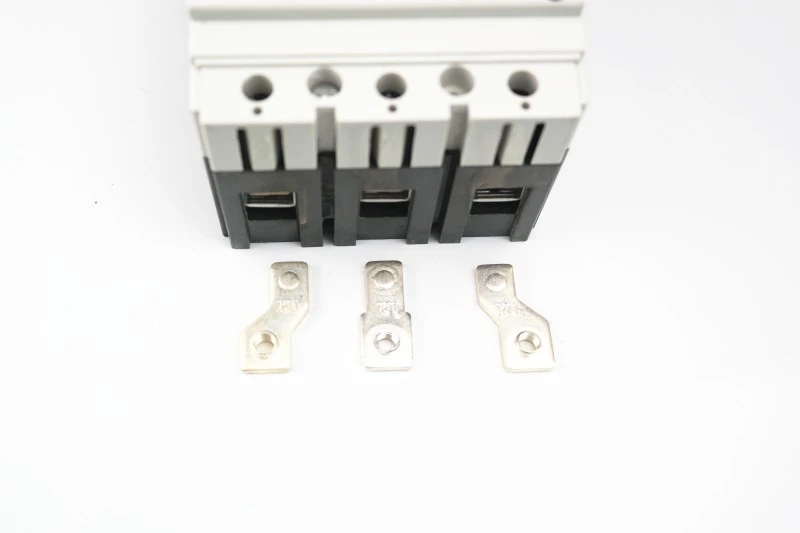

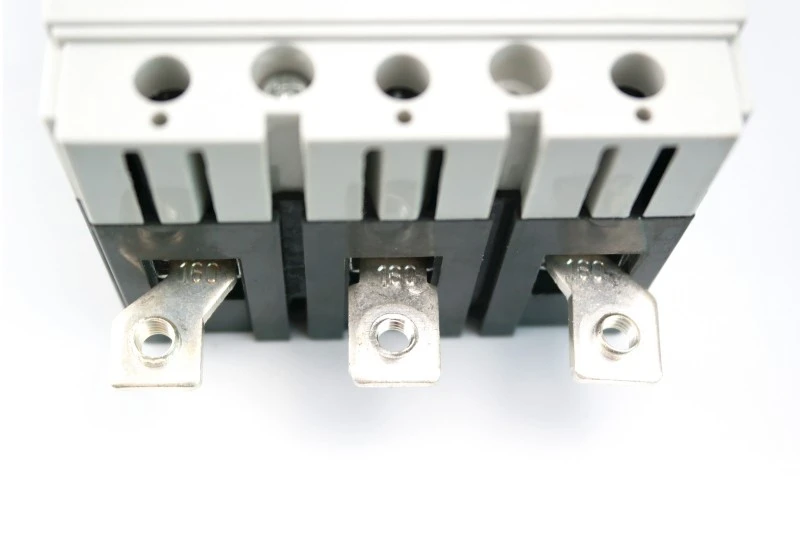

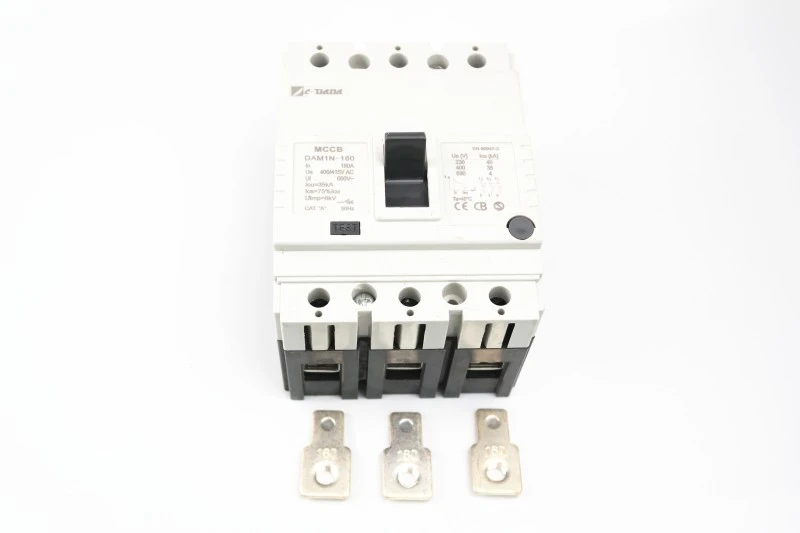

2) Kumonekta sa pamamagitan ng spreader terminal(larawan 2)

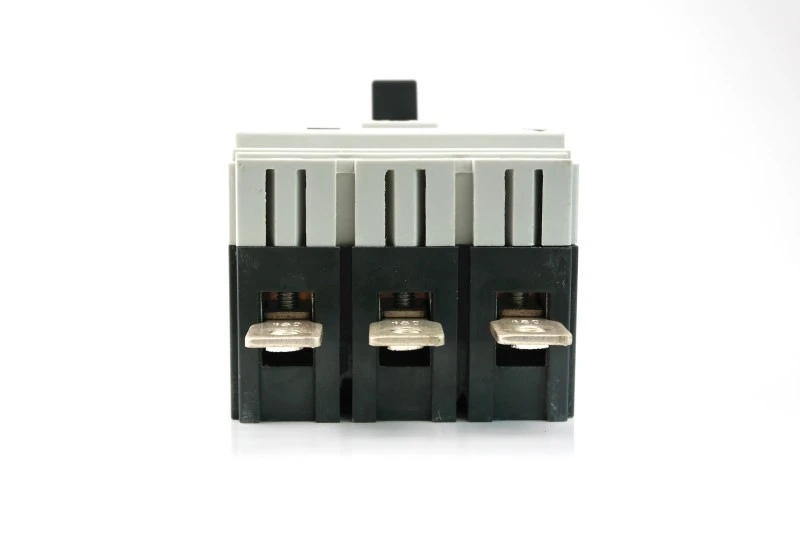

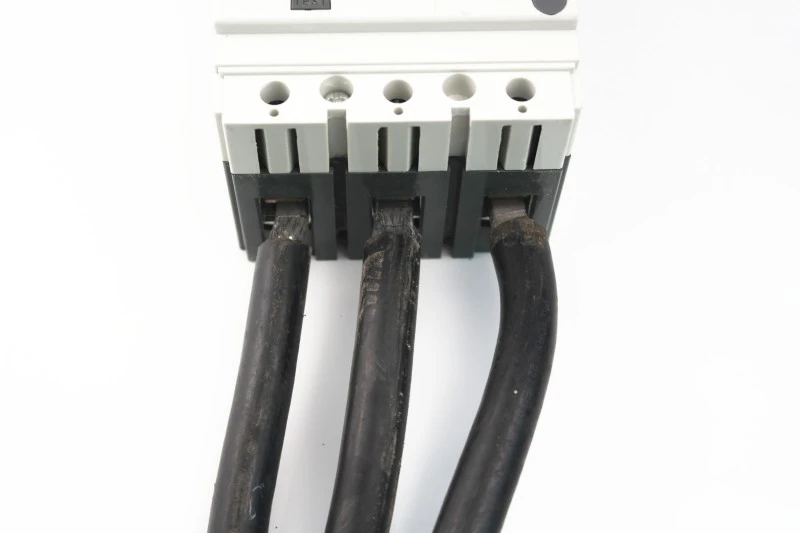

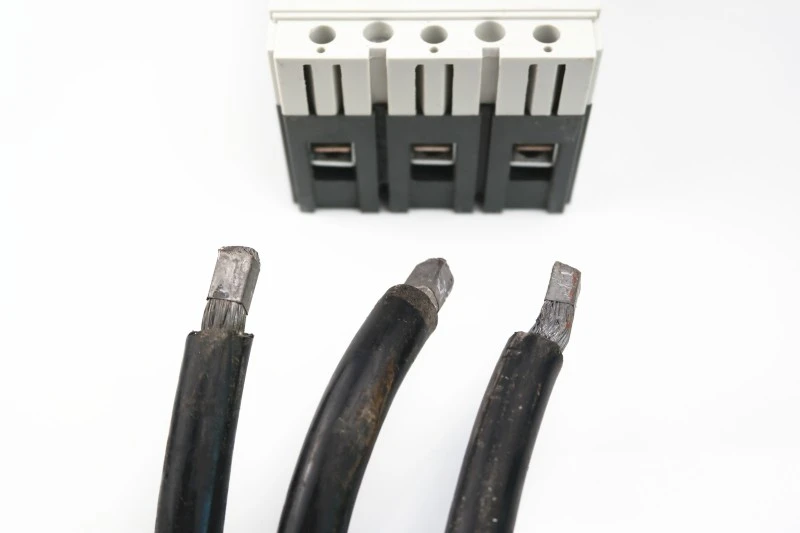

3) Direktang ikonekta ang cable (larawan 3) nang hindi gumagamit ng mga cable lug.

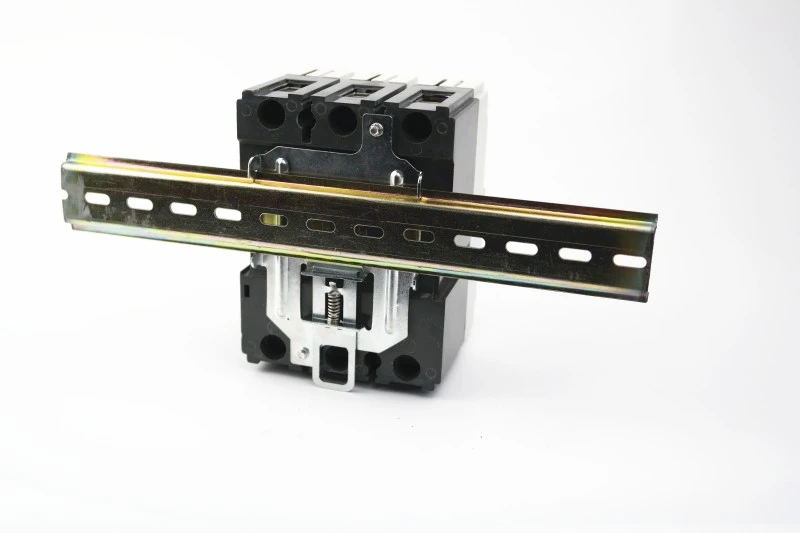

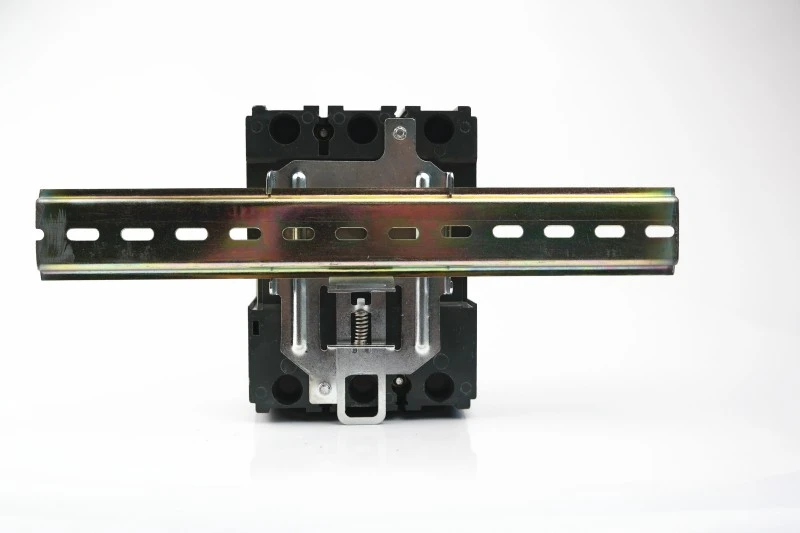

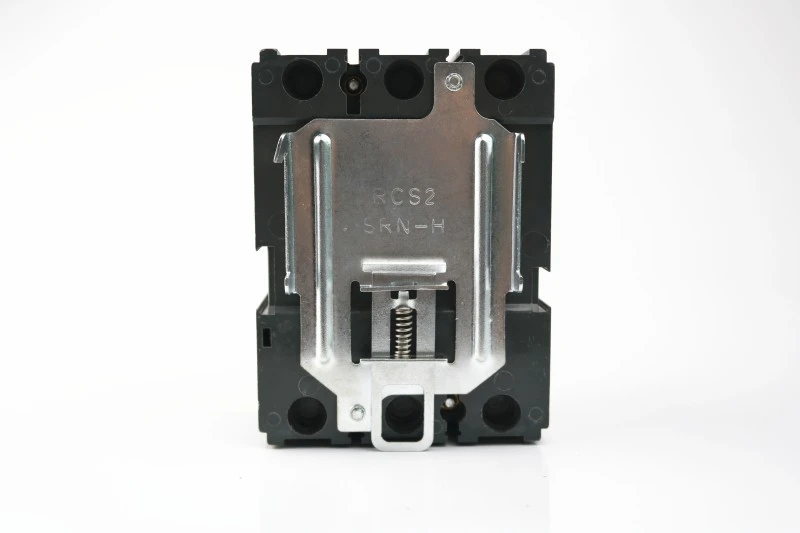

Sa tulong ng espesyal na clamp 125 at 160 na mga yunit ay maaaring mai-install sa isang DIN-rail.

Breaker na may clamp

salansan gamit ang DIN rail

salansan gamit ang DIN rail

★ Space-Saving Design:

10–20% na mas magaan at mas compact kaysa sa mga domestic na alternatibo

Pinapagana ang mas maliliit na laki ng enclosure → mas mababang gastos sa materyal at pagpapadala

★ User-Friendly Reset:

Ang malinaw na indikasyon ng TRIP ay pumipigil sa blind reclosing

Ang naririnig na "pag-click" ay nagpapatunay ng wastong mekanikal na pakikipag-ugnayan

★ Hinaharap-Handa:

Sinusuportahan ang mga plug-in at draw-out kit (para sa mga piling modelo)

Tugma sa smart monitoring add-on

Bakit pumili ng CDADA?

1. Kami ang nangungunang tagagawa sa loob ng 42+ taon. Ang aming kumpanya ay itinatag noong 1983, bumuo ng napakabilis sa loob ng 40 taon.

2. Ang Grupo, na binubuo ng 3 pabrika, ay nagmamay-ari ng lugar ng produksyon na 52,400m² at gumagamit ng higit sa 500 kawani. Namuhunan kami ng halos sampung milyong yuan upang palawakin ang aming operasyon at i-upgrade ang aming mga workshop.

3. Factory audited ng INTERTEK, DEKRA & GMC

4. Mga karton na may mataas na lakas, proteksyon ng papag, mabuti para sa pang-export na transportasyon sa malayo

Mga Madalas Itanong (FAQ)

Q1: Maaari bang i-mount ang DAM1 Fixed Type Molded Case Circuit Breaker sa isang DIN rail?

A1: Oo—maaaring i-install ang mga modelong 125A at 160A sa DIN rails gamit ang opsyonal na espesyal na clamp. Ang mas matataas na rating ay panel-mount lamang.

Q2: Anong mga sertipikasyon ang hawak ng serye ng DAM1?

A2: Na-certify ito sa CE, CB, ASTA, KEMA, SEMKO, at RoHS, na tinitiyak ang pagsunod sa EU, Middle East, Southeast Asia, at higit pa.

Q3: Paano ko ire-reset ang breaker pagkatapos ng biyahe?

A3: Una, ilipat nang buo ang lever pababa sa OFF (makakarinig ka ng pag-click), pagkatapos ay hilahin ito pataas sa ON. Huwag kailanman pilitin ito nang direkta mula sa TRIP hanggang ON.

Q4: Ang mga auxiliary device ba ay tugma?

A4: Oo—ang mga alarm contact, auxiliary contact, shunt/undervoltage release, at mga electric operator ay maaaring idagdag nang walang disassembly.

Q5: Ang DAM1 ba ay angkop para sa pagpapalit ng mga lumang breaker?

A5: Talagang. Ang compact footprint nito ay nagbibigay-daan sa direktang pagpapalit ng mga legacy na MCCB sa karamihan ng mga panel—nagtitipid ng oras at mga gastos sa pag-upgrade.
