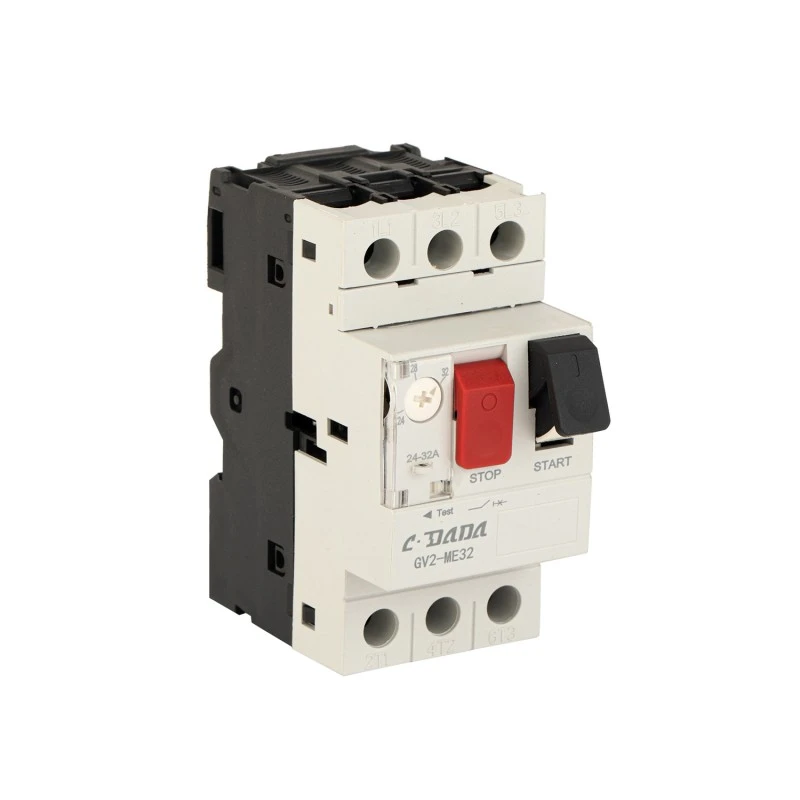

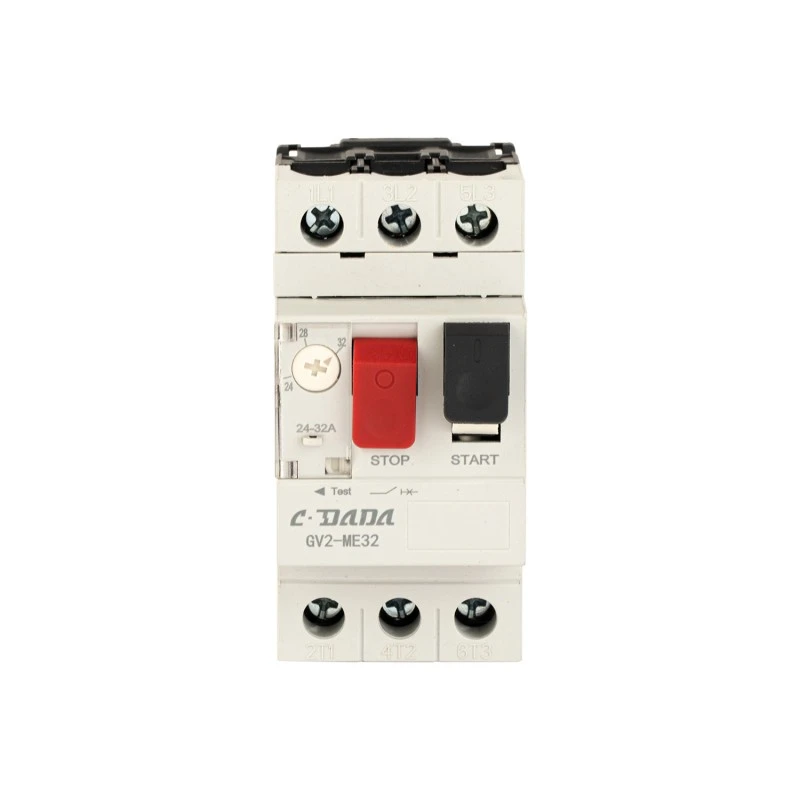

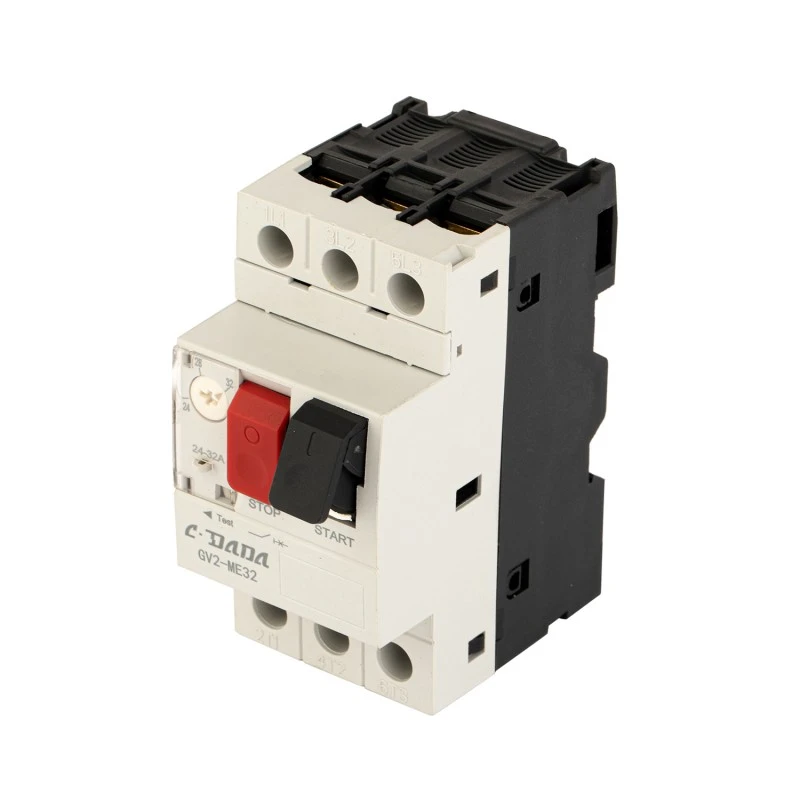

GV2 2P Motor Protection Circuit Breaker

Pasimplehin ang proteksyon ng motor gamit ang CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) isang high-precision, compact na solusyon na ginawa ng Shanghai DADA Electric CO., LTD. gamit ang isang susunod na henerasyong platform ng teknolohiya at ganap na automated na produksyon. Idinisenyo para sa single-phase o two-phase motor circuit, ang GV2 2P ay nagsasama ng sobrang karga, short-circuit, phase-loss (para sa mga 3-phase na application kapag ginamit sa mga set), at isolation function sa isang DIN-rail mounted device.

Sa isang adjustable setting range na 0.1A hanggang 32A, thermal compensation para sa ambient temperature variation, at isang rated insulation voltage na 690V, tinitiyak nito ang maaasahang proteksyon para sa maliliit na motor sa mga pump, fan, compressor, conveyor, at HVAC system. Na-certify sa mga pamantayan ng CE, na nagtatampok ng 110,000 mechanical at electrical operations, at nilagyan ng mga opsyonal na accessory tulad ng mga auxiliary contact, shunt release, at undervoltage release, ang CDADA GV2 MPCB ay naghahatid ng industrial-grade na performance sa isang space-saving na 2-pole na format.

Mga Pangunahing Detalye

Serye ng Modelo: GV2 2P MPCB

Brand: CDADA | Tagagawa: Shanghai DADA Electric CO.,LTD

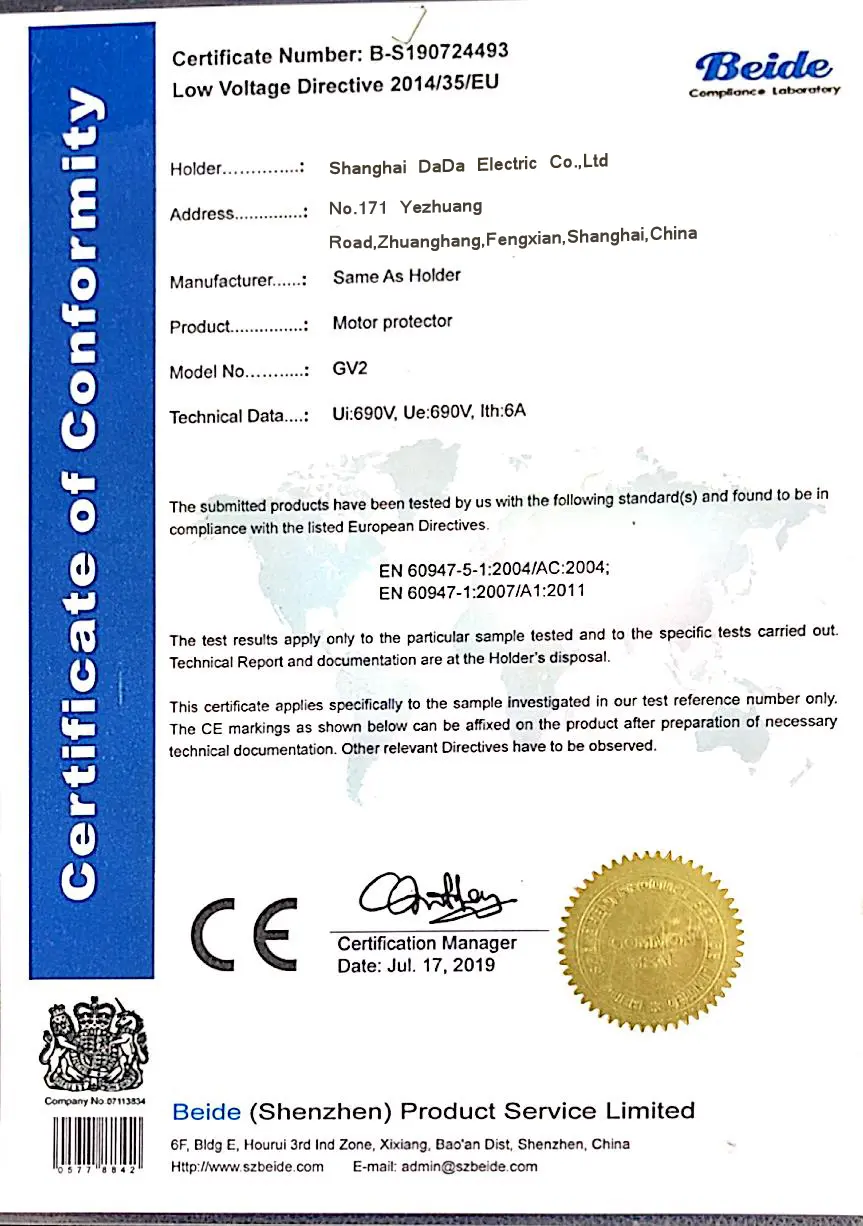

Sertipikasyon: CE

Mga pole: 2P (perpekto para sa mga single-phase na motor o bilang bahagi ng 3-phase protection set)

Pagtatakda ng Kasalukuyang Saklaw: 0.1A – 32A (adjustable sa pamamagitan ng dial)

Rating ng Frame: 32A

Rated Operating Voltage: 690V AC

Na-rate na Boltahe ng Insulation (Ui): 690V

Impulse Withstand Voltage (Uimp): 6000V

Dalas ng Operasyon: 50/60Hz

Trip Class: 10A (standard para sa general-purpose motors)

Mga Pag-andar ng Proteksyon:

★ Thermal overload na proteksyon

★ Proteksyon ng short-circuit

★ Phase-loss protection* (*kapag ginamit sa 3-pole configuration o coordinated set)

★  Isolation function (nakikitang break)

★ Built-in na kabayaran sa temperatura

Mechanical Life: 110,000 na operasyon

Buhay ng Elektrisidad (AC-3, 400V): 110,000 na operasyon

Tightening Torque: 1.7 N·m

Uri ng Operasyon: Push-button ON/OFF na may malinaw na indicator ng biyahe

Pag-mount: 35mm DIN rail

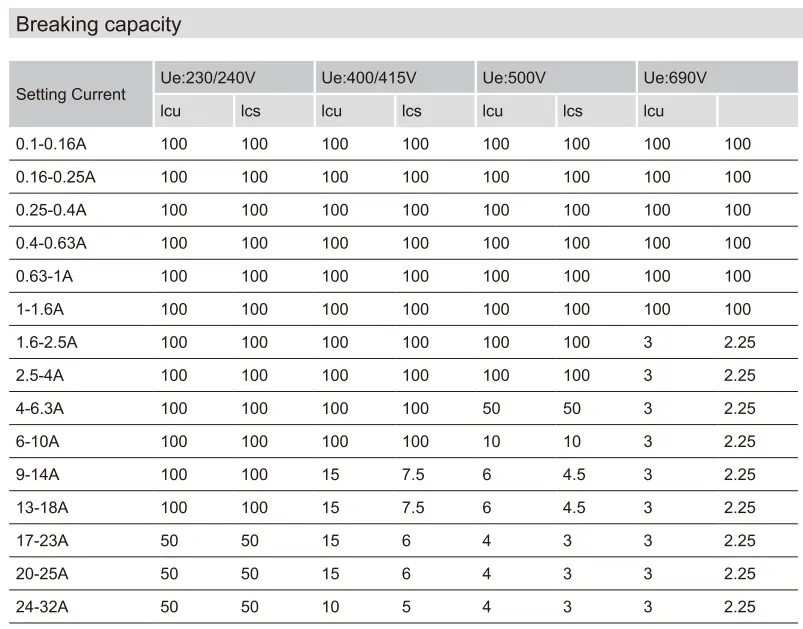

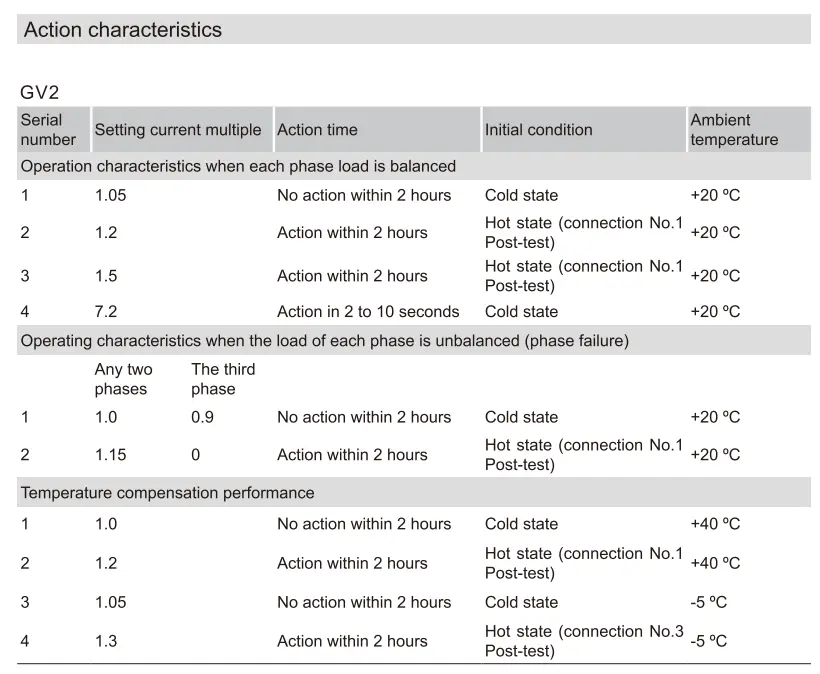

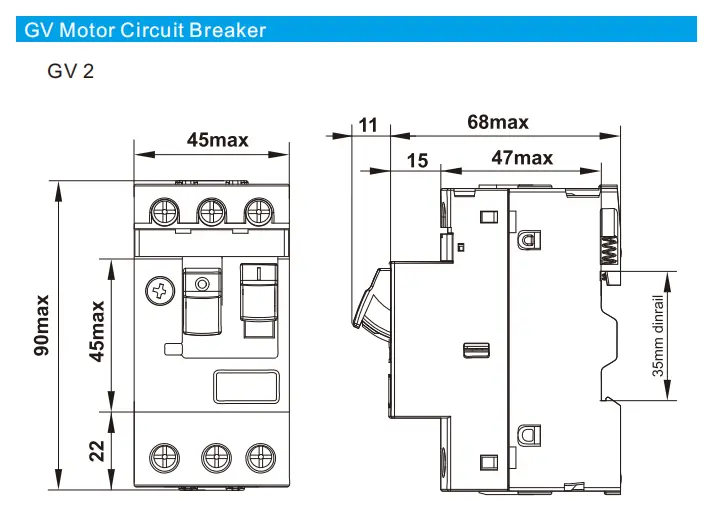

Teknikal na Data sheet

Bakit Pumili ng CDADA GV2 2P Motor Protection Circuit Breaker?

★ All-in-One na Proteksyon ng Motor

Pinagsasama ang circuit breaker + thermal overload relay + isolator—tinatanggal ang pangangailangan para sa magkakahiwalay na bahagi.

★ Katumpakan at Katatagan

Tinitiyak ng mekanismong binabayaran ng temperatura ang pare-parehong pag-trip anuman ang mga pagbabago sa paligid (hal., mga maiinit na workshop o malamig na basement).

★ Mataas na tibay

110,000 mechanical/electrical cycle—nahigitan ang pagganap ng maraming kakumpitensya sa pangmatagalang pagiging maaasahan.

★ Space-Saving 2P Design

Tamang-tama para sa mga compact control panel, OEM machinery, at retrofit projects kung saan limitado ang panel real estate.

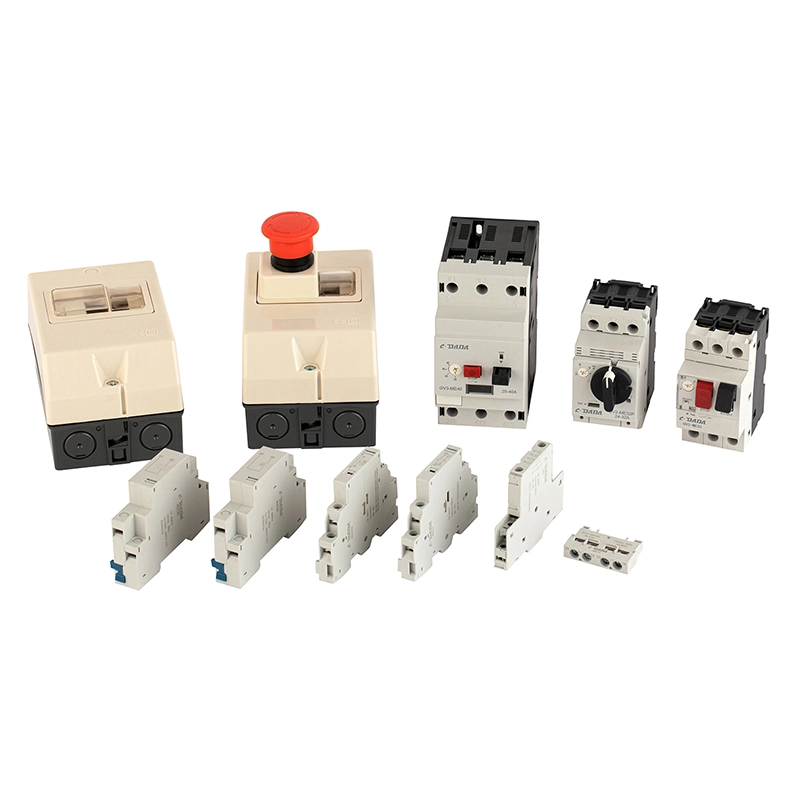

★ Buong Accessory Ecosystem

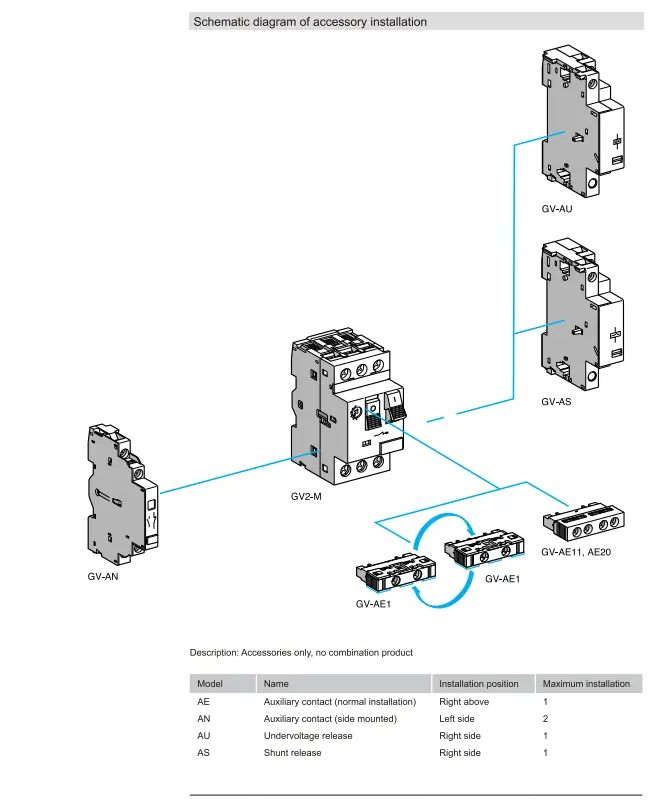

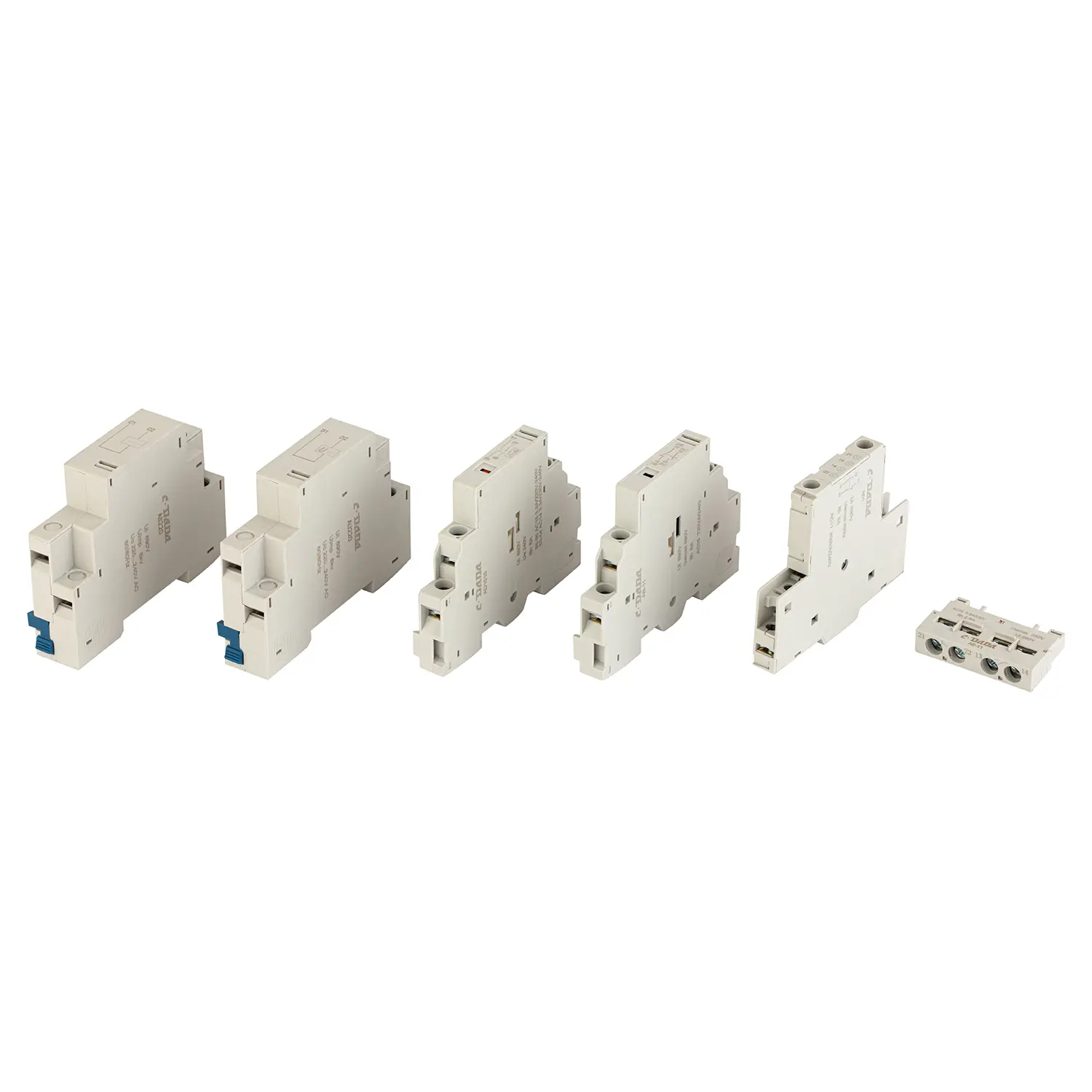

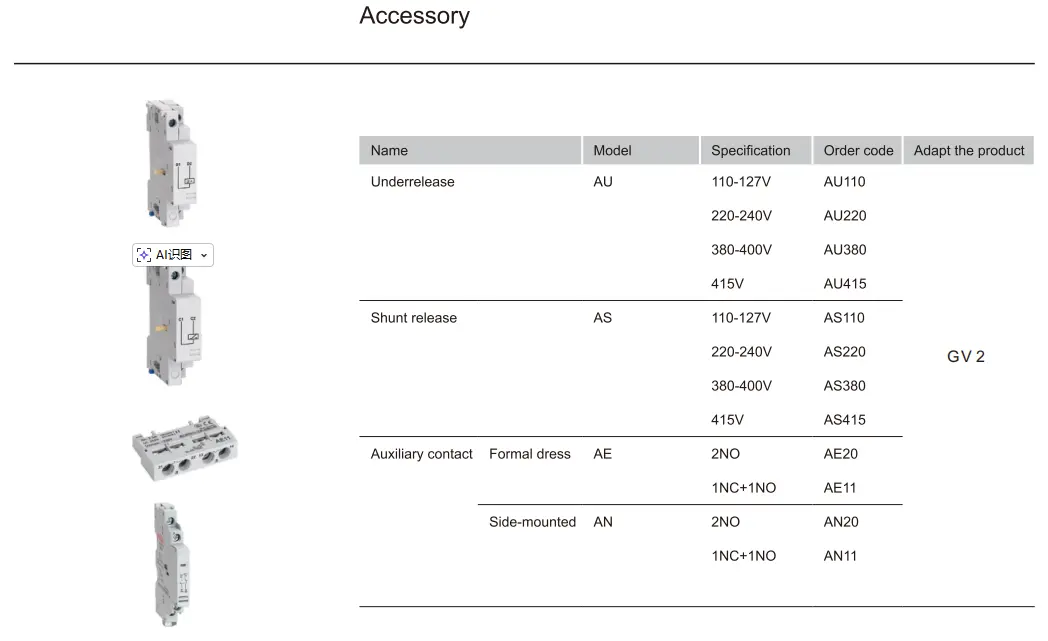

Sinusuportahan ang AE (front auxiliary), AN (side auxiliary), AU (undervoltage release), AS (shunt trip)—pagpapagana ng remote signaling, auto-shutdown, o pagsasama ng PLC.

★  Pandaigdigang Pagsunod

CE certified na may 690V rating—angkop para sa European, Asian, African, at Latin American market.

★ Ang pagkakapare-pareho ay tinitiyak sa pamamagitan ng automated production equipment, standardized operating procedures, mahigpit na incoming material incoming, in-process testing, at final 100% functional testing para sa mga kritikal na parameter.

Mga Karaniwang Aplikasyon

Single-Phase Motors: Mga bomba, mga opener ng pinto ng garahe, maliliit na compressor

OEM Makinarya: Packaging machine, food processing equipment

HVAC Systems: Mga fan coil unit, maliliit na chiller

Automation ng Building: Mga pantulong sa elevator, mga kontrol sa bentilasyon

Mga Proyektong Retrofit: Pinapalitan ang mga piyus + mga thermal relay ng pinagsamang MPCB

Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng isang MPCB at isang karaniwang circuit breaker?

A1: Ang Motor Protection Circuit Breaker (MPCB) tulad ng GV2 ay nagbibigay ng:

● Adjustable thermal overload protection (naitugma sa motor FLC)

● Magnetic short-circuit na proteksyon

● Phase-loss detection (sa mga 3P na bersyon)

● function ng paghihiwalay

→ Ang mga karaniwang MCB ay nag-aalok lamang ng short-circuit at fixed overload na proteksyon—hindi naka-optimize sa motor.

Q2: Maaari bang protektahan ng 2P GV2 ang isang 3-phase na motor?

A2: Hindi nag-iisa. Para sa 3-phase na motor, kailangan mo ng tatlong GV2 unit (isa sa bawat phase) na pinagsama-sama, o gumamit ng 3P MPCB. Gayunpaman, ang 2P GV2 ay perpekto para sa mga single-phase na motor o control circuit.

Q3: Ano ang ibig sabihin ng "Trip Class 10A"?

A3: Tinutukoy nito kung gaano kabilis ang biyahe ng breaker sa sobrang karga. Nangangahulugan ang Class 10A na babagsak ito sa loob ng 10 segundo sa 7.2x na setting ng kasalukuyang—perpekto para sa mga karaniwang motor na squirrel-cage na walang mataas na panimulang torque.

Q4: Talaga bang nababayaran nito ang temperatura?

A4: Oo! Ang bimetallic strip ay thermally compensated, kaya ang tripping ay nananatiling tumpak kung naka-install sa 0°C warehouse o 50°C enclosure.

Q5: Bakit pipiliin ang CDADA GV2 kaysa sa ibang mga tatak?

A5: Nag-aalok ang CDADA ng:

● True CE certification na may mga test report

● Automated production → pare-pareho ang kalidad at mababang rate ng depekto

● Full accessory compatibility (AE/AN/AU/AS)

● Mapagkumpitensyang pagpepresyo para sa mga OEM at distributor

● Mabilis na teknikal na suporta at dokumentasyon sa English
