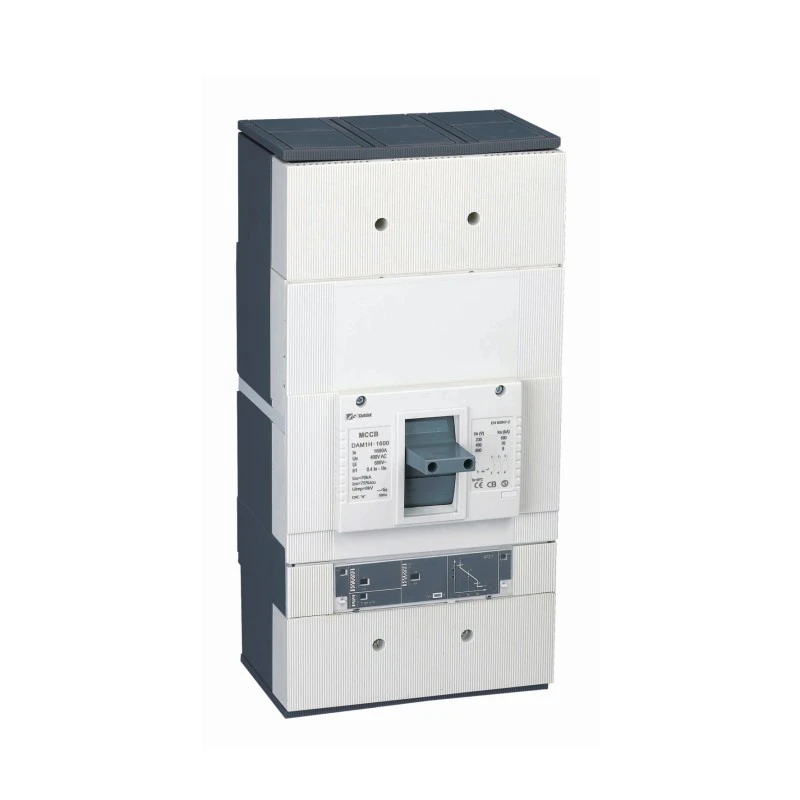

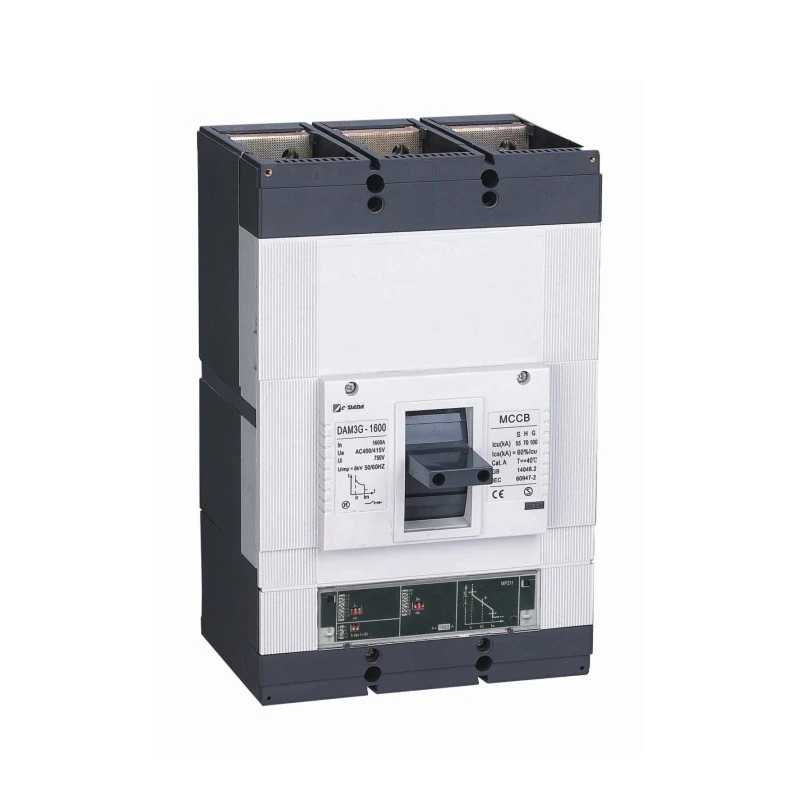

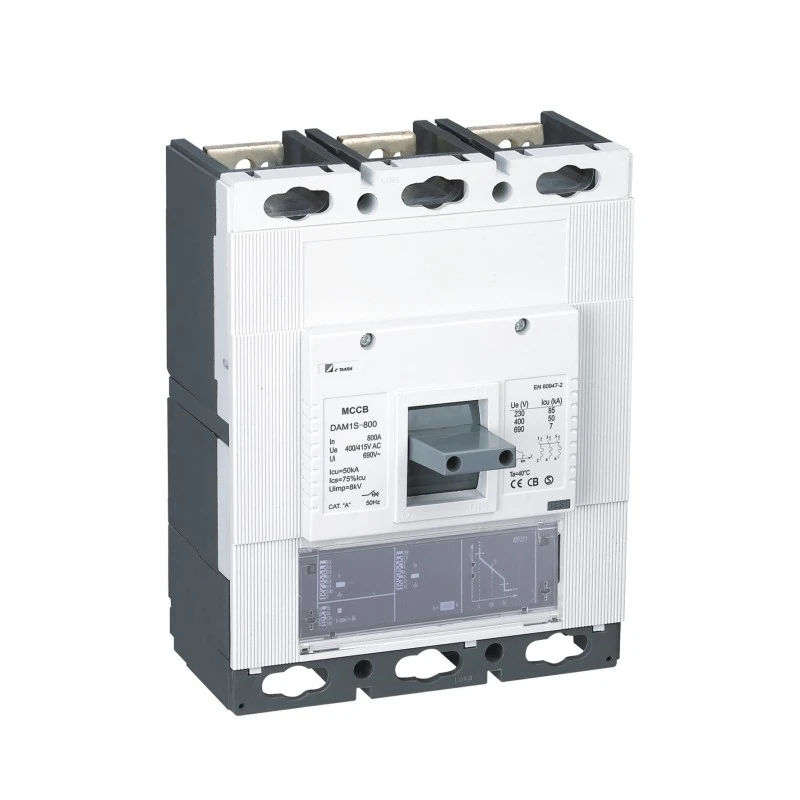

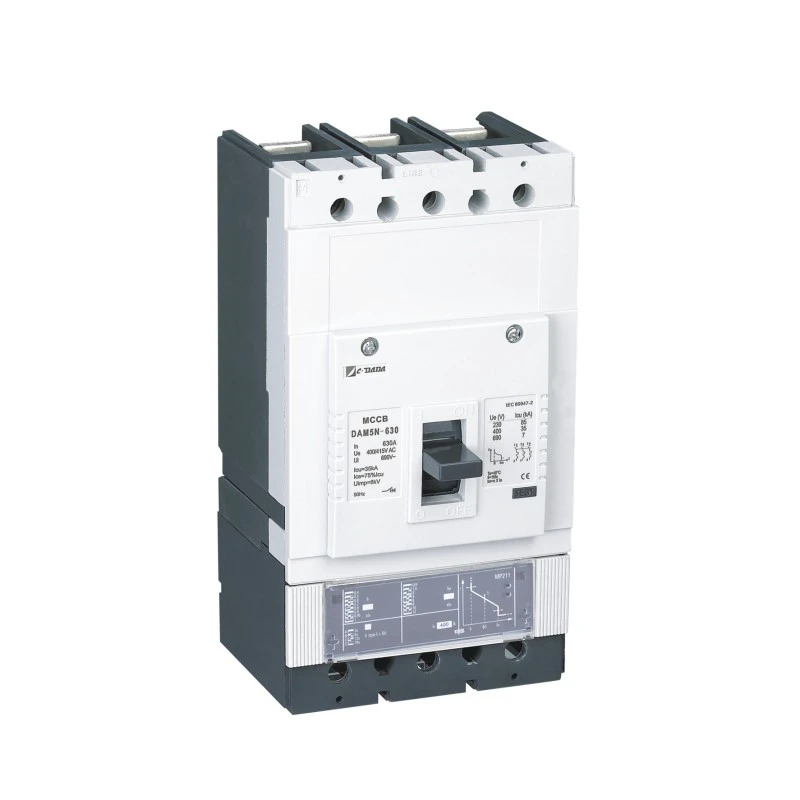

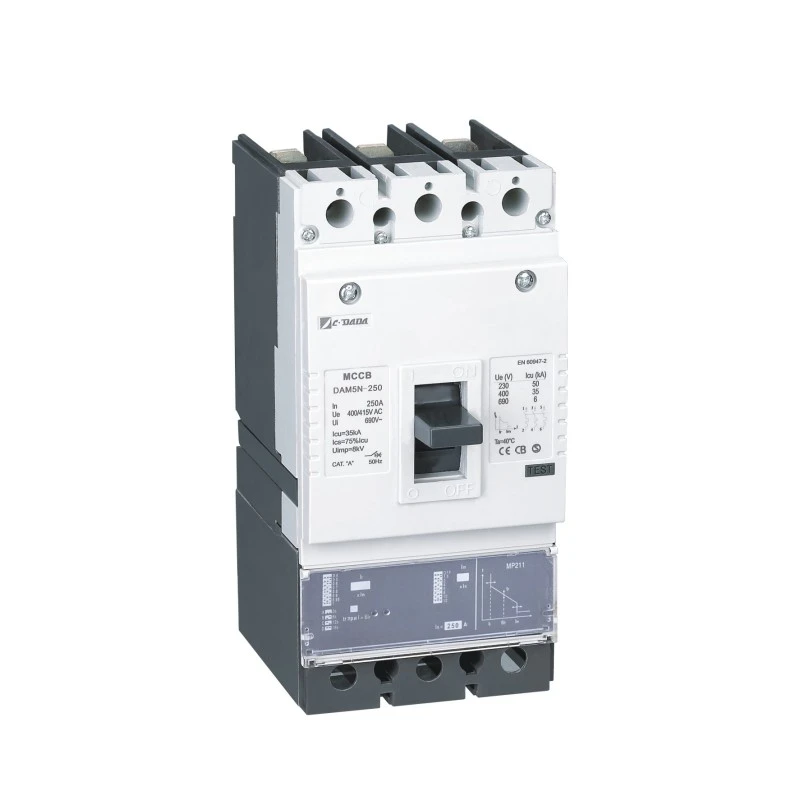

Electronic Type Molded Case Circuit Breaker

Para sa mga modernong power system na nangangailangan ng katumpakan, katalinuhan, at pagiging maaasahan, ang Electronic Type Molded Case Circuit Breaker ng Shanghai DADA Electric CO., LTD. nagtatakda ng bagong pamantayan sa mababang boltahe na proteksyon. Hindi tulad ng mga tradisyunal na thermal-magnetic breaker, ang intelligent na MCCB na ito ay gumagamit ng microprocessor-based na electronic trip unit para makapaghatid ng lubos na tumpak, programmable na overcurrent na proteksyon—immune sa ambient temperature fluctuations.

Sa mga adjustable na setting mula 40% hanggang 100% In (thermal) at 1.5× to 12× In (magnetic), nag-aalok ito ng walang kaparis na flexibility para sa kumplikadong koordinasyon sa mga data center, industriyal na planta, ospital, at renewable energy system. Na-rate mula 100A hanggang 1600A sa 400V/415V, pinagsasama nito ang compact na disenyo na may advanced na functionality—at may kasamang fail-safe na direktang biyahe sa panahon ng matinding pagkakamali, kahit na nabigo ang electronics.

Mga Pangunahing Detalye

Modelo: CDADA DAM2 / DE Series (Electronic Type Molded Case Circuit Breaker)

Uri: Electronic Molded Case Circuit Breaker

Mga poste: 3P / 4P

Na-rate na Boltahe (Ue): 400V / 415V AC

Rated Current (In): 100A – 1600A

Trip Unit: Nakabatay sa Microprocessor ang electronic release

Thermal Adjustment (Ir): 40% – 100% ng In

Magnetic Adjustment (Im): 1.5× – 12× In

Mga kalamangan

★ Malawak na hanay:100A hanggang 1600A(AC)

★ Mga compact na sukat

★ Adjustable thermal setting(40-100%)Sa.

★ Adjustable magnetic setting (1.5-12 beses) Sa.

★ Push to trip na probisyon ng button.

★ Paghiwalayin ang pangunahing at arcing contact

★ malawak na hanay ng mga accessory.

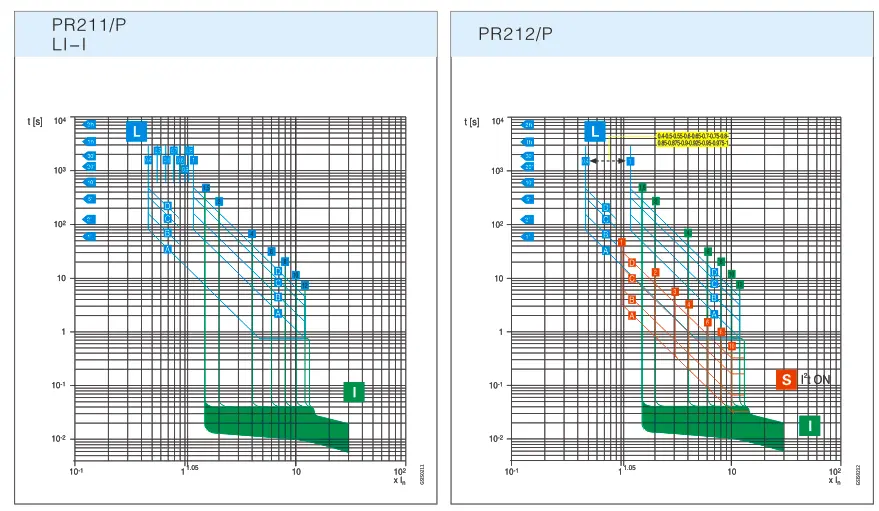

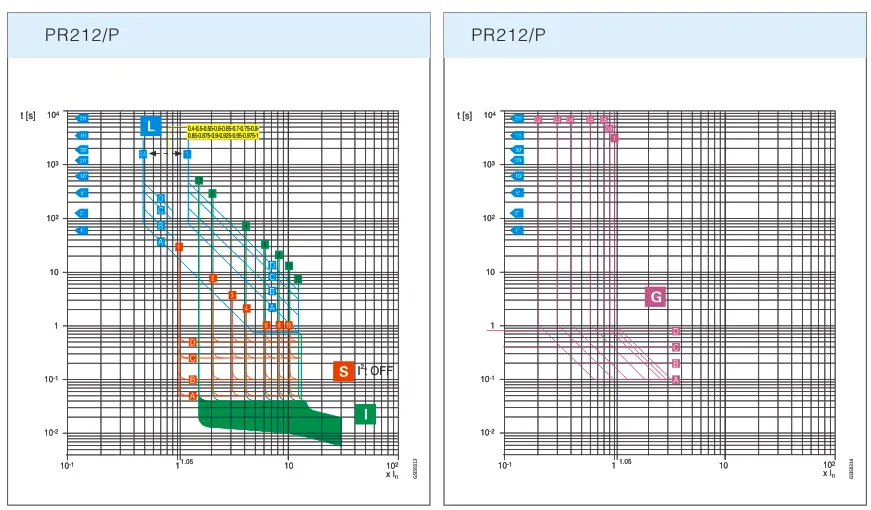

Kurba ng katangian ng electronic release

Mga parameter ng elektrikal

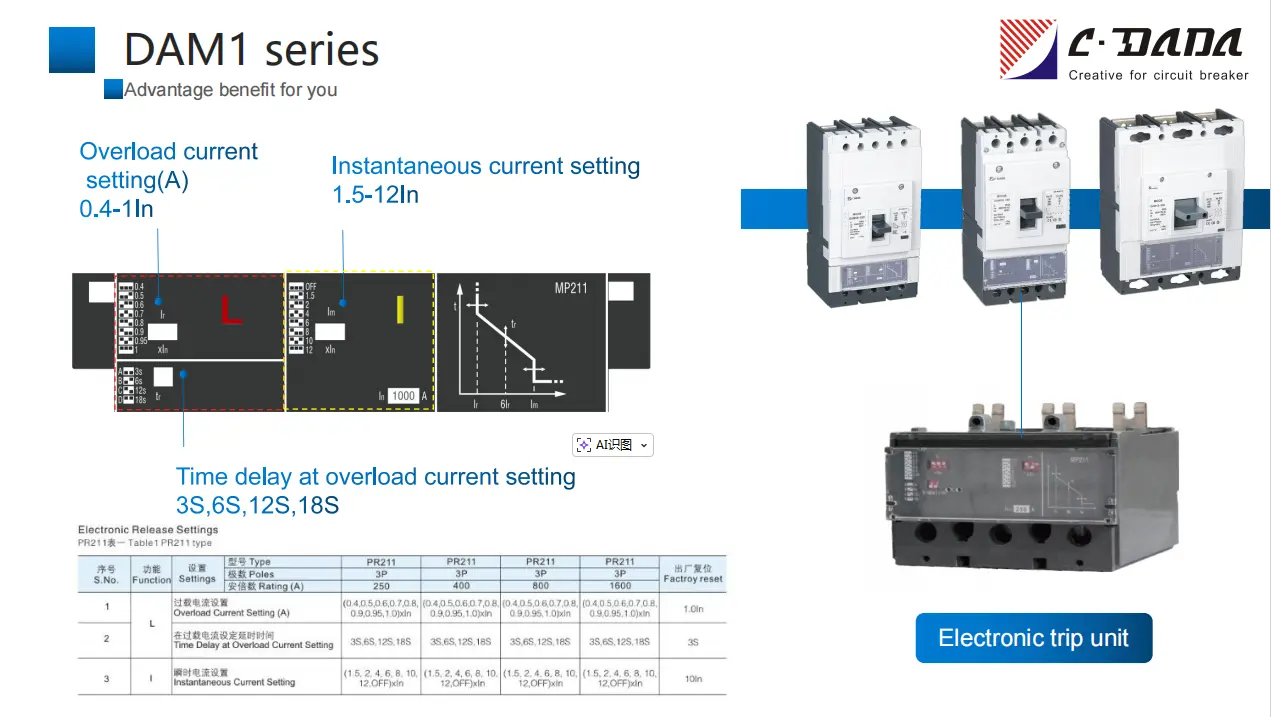

Talahanayan 1 Uri ng PR211

S.No.

Function

Mga setting

Uri

PR211

PR211

PR211

PR211

Factroy reset

Mga poste

3P

3P

3P

3P

Rating (A)

250

400

800

1600

1

L

Overload Kasalukuyang Setting (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Pagkaantala ng Oras sa Overload Kasalukuyang Setting

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Agad na Kasalukuyang Setting

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10Sa

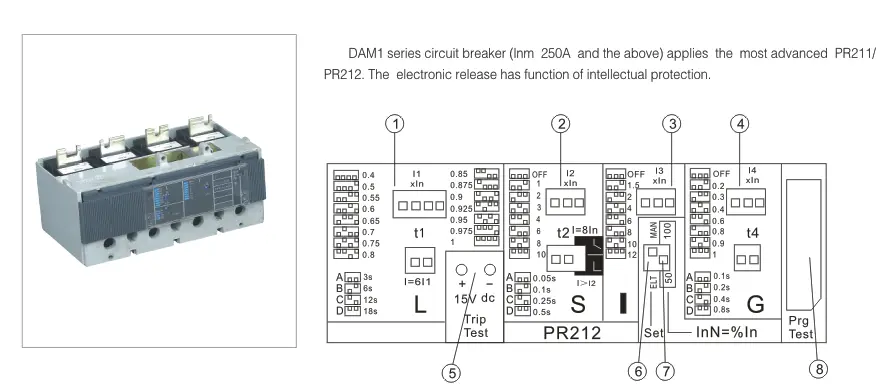

Talahanayan 2 Uri ng PR212

S.No.

Function

Mga setting

Uri

PR212

PR212

PR212

PR212

Factroy reset

Mga poste

3P

3P

3P

3P

Rating (A)

250

400/630

800

1600

1

L

Overload Kasalukuyang Setting (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Pagkaantala ng Oras sa Overload Kasalukuyang Setting

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Maikling - Circuit Current Setting (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6Sa

4

Pagkaantala ng Oras sa Kasalukuyang Setting ng Short Circuit

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

Agad na Kasalukuyang Setting

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10Sa

6

G

Kasalukuyang Setting ng Ground Fault (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0In

7

Time Delay sa Ground Fault Setting

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

Pagpili ng electric o electronic na mga parameter na nakatakda

Function SET (lumipat sa ELT/MAN)

9

Ginagamit para sa pagtatakda ng mga parameter ng dip switch ng zero line

InN=%In,switch 50/100

10

Socket para sa aparato ng pagsukat ng koneksyon

Socket ng panel

Bakit Pumili ng CDADA Electronic MCCB?

★ True Intelligence, Hindi Lamang Automation
Patuloy na sinusuri ng microprocessor ang mga kasalukuyang waveform, na nagbibigay-daan sa tumpak na inverse-time, definite-time, at agarang proteksyon—na walang drift dahil sa init o pagtanda.

★ Fail-Safe Design
Kahit na mabigo ang electronic circuit, tinitiyak ng direktang electromagnetic latch ang mga breaker trip sa mga matitinding short circuit—natutugunan ang IEC 60947-2 safety redundancy na kinakailangan.

★ Superior Koordinasyon
Ang mga ultra-wide adjustment range (40–100% Ir, 1.5–12× Im) ay nagbibigay-daan sa perpektong koordinasyon sa upstream/downstream na device—pagliit sa mga outage zone.

★ Future-Proof na Imprastraktura
Tugma sa mga opsyonal na module ng komunikasyon (Modbus RTU, Profibus) para sa pagsasama sa Building Management Systems (BMS) o mga smart grid.

★ Pandaigdigang Kalidad, Mapagkumpitensyang Presyo
Ginawa sa ilalim ng ISO 9001 sa Shanghai, na may mga internasyonal na sertipikasyon—nag-aalok ng pagganap sa antas ng European sa kahusayan sa gastos sa Asia.

★ Mayroon kaming dedikadong koponan ng 15 inhinyero na nakatuon sa pagbuo ng produkto, pagpapabuti, at pagpapasadya.

Mga Tamang Aplikasyon

Mga Sentro ng Data: Pigilan ang mga pagkabigo ng cascading na may tumpak na selective tripping

Mga Ospital: Tiyakin ang walang patid na kapangyarihan para sa mga sistemang sumusuporta sa buhay

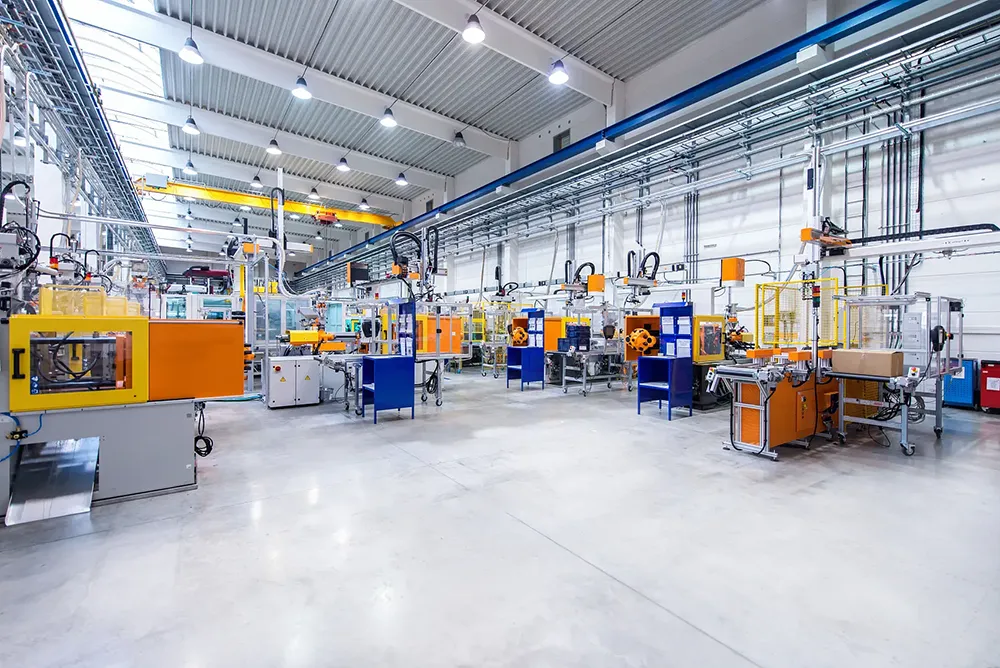

Industrial Automation: Makipag-coordinate sa mga VFD, soft starter, at robotics

Solar/Wind Farm: Iangkop sa mga variable na profile ng henerasyon

Mga Smart Commercial Building: I-enable ang pagsubaybay sa enerhiya nang walang dagdag na metro

Mga Madalas Itanong (FAQ)

Q1: Ano ang pinagkaiba ng electronic MCCB sa thermal-magnetic?

A1: Ang Electronic Type Molded Case Circuit Breaker ay gumagamit ng microprocessor upang suriin ang kasalukuyang at mag-trigger ng mga biyahe nang may mataas na katumpakan. Hindi sila apektado ng temperatura sa paligid, nag-aalok ng mas malawak na hanay ng pagsasaayos, at maaaring magbigay ng pag-log ng data ng pag-load—hindi tulad ng mga thermal-magnetic na uri ng bimetal/solenoid-based.

Q2: Available ba ang 1600A electronic MCCB sa 4-pole configuration?

A2: Oo—lahat ng CDADA electronic MCCB mula 250A hanggang 1600A ay available sa parehong 3P at 4P na bersyon.

Q3: Ano ang mangyayari kung nabigo ang electronic trip unit habang may short circuit?

A3: Ang breaker ay may kasamang mechanical backup: sa panahon ng matinding fault currents (>12×In), ang isang magnetic latch ay nagti-trigger ng direktang pagbubukas—nagtitiyak ng kaligtasan kahit na offline ang electronics.

Q4: Maaari ko bang subaybayan ang real-time na kasalukuyang mga halaga?

A4: Oo—ang electronic trip unit ay nagpapakita ng madalian, max, min, at average na kasalukuyang sa mga napiling time window (hal., 24h), na kapaki-pakinabang para sa pamamahala ng enerhiya.

Q5: Bakit pipiliin ang CDADA kaysa sa iba pang matatalinong tatak ng MCCB?

A5: Nag-aalok ang CDADA ng:

● True dual-range adjustability (maraming kakumpitensya ang naglilimita sa Im sa ≤10×)

● Fail-safe mechanical backup (hindi lahat ng "electronic" na MCCB ay mayroon nito)

● Compact size—kasya sa mga legacy na panel nang walang pagbabago

● Malakas na pandaigdigang certification portfolio (ASTA, KEMA, CE)

● OEM-friendly na pagpepresyo na may teknikal na suporta sa English
