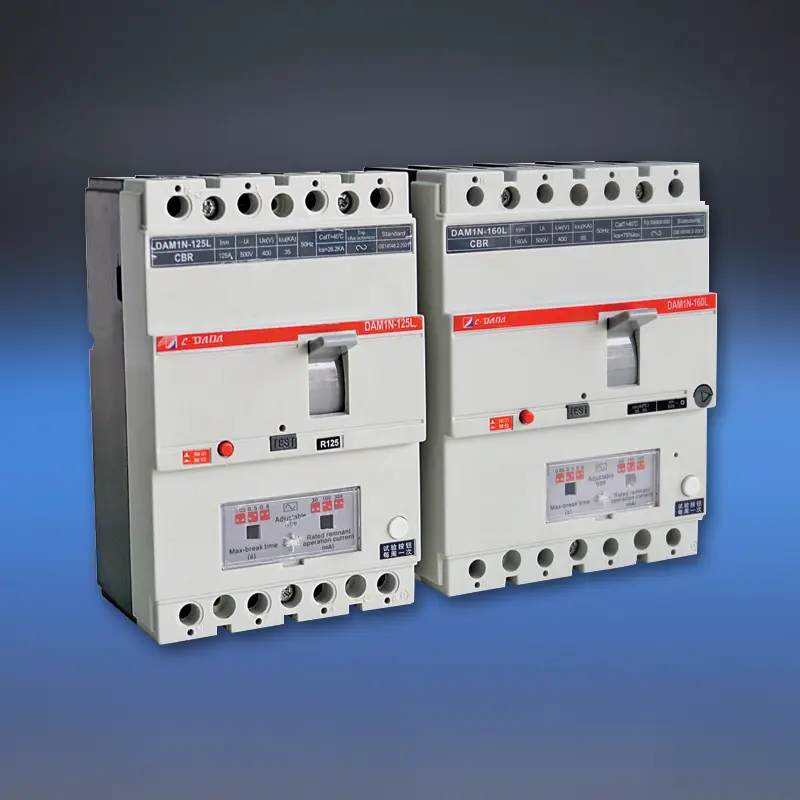

MCCB na may Proteksyon sa Leakage

Pahusayin ang kaligtasan sa kuryente nang higit pa sa overload at short-circuit na proteksyon gamit ang CDADA DAM1L Series MCCB na may Leakage Protection isang integrated molded case circuit breaker na may built-in na residual current (RCD/ELCB) functionality. Dinisenyo ng propesyonal na tagagawa na Shanghai DADA Electric CO., LTD sa mga internasyonal na pamantayan, pinagsasama ng leakage na MCCB 4P na ito ang pamamahagi ng kuryente na may mataas na pagganap na may pag-detect ng ground fault na nakakatipid sa buhay at sunog.

Na-rate mula 10A hanggang 500A sa 400V/415V, nag-aalok ito ng adjustable residual operating current (30mA–1000mA) at opsyonal na time delay—nagpapagana ng angkop na proteksyon para sa personal na kaligtasan (≤30mA) o pag-iwas sa sunog (100mA–500mA+). Gamit ang multi-phase powered electronics, nananatili itong gumagana kahit na mabigo ang isang phase o bumaba ang boltahe sa 50V, tinitiyak ang hindi mapapantayang pagiging maaasahan sa mga kritikal na imprastraktura tulad ng mga tunnel, matataas na gusali, mga hub ng transportasyon, at mga plantang pang-industriya.

Mga Pangunahing Detalye

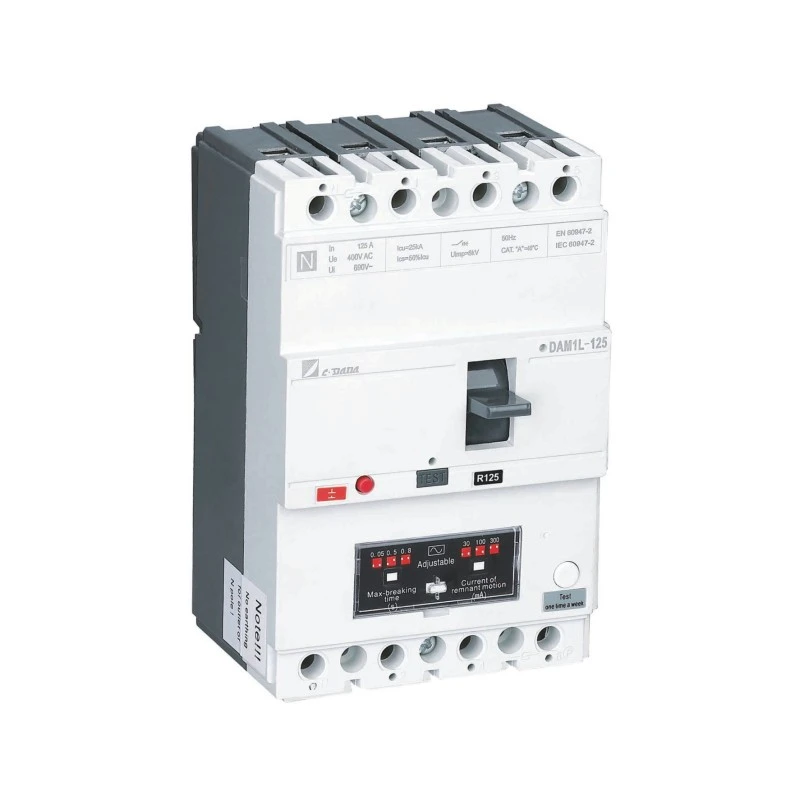

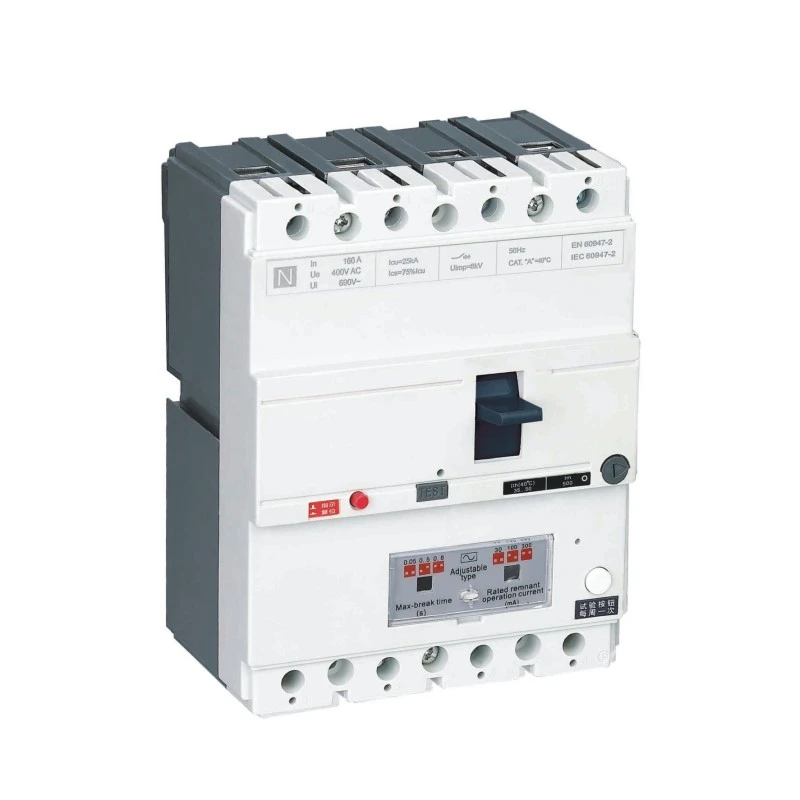

Modelo: DAM1L Series – Earth Leakage MCCB (CBR-type MCCB)

Mga pole: 4P (standard; 3P available kapag hiniling)

Rated Current (In): 10A – 500A

Na-rate na Boltahe: 400V / 415V AC, 50Hz

Insulation Voltage (Ui): 400V (≤160A), 690V (>250A)

Mga Natitirang Kasalukuyang Setting (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Pagsasaayos: On-site na pagsasaayos ng I△n at oras ng biyahe (agadan o naantala)

Mga Uri ng Breaking Capacity:

Uri ng B: Basic (Inm <100A)

Uri ng S: Pamantayan

Uri ng H: High breaking (>160A)

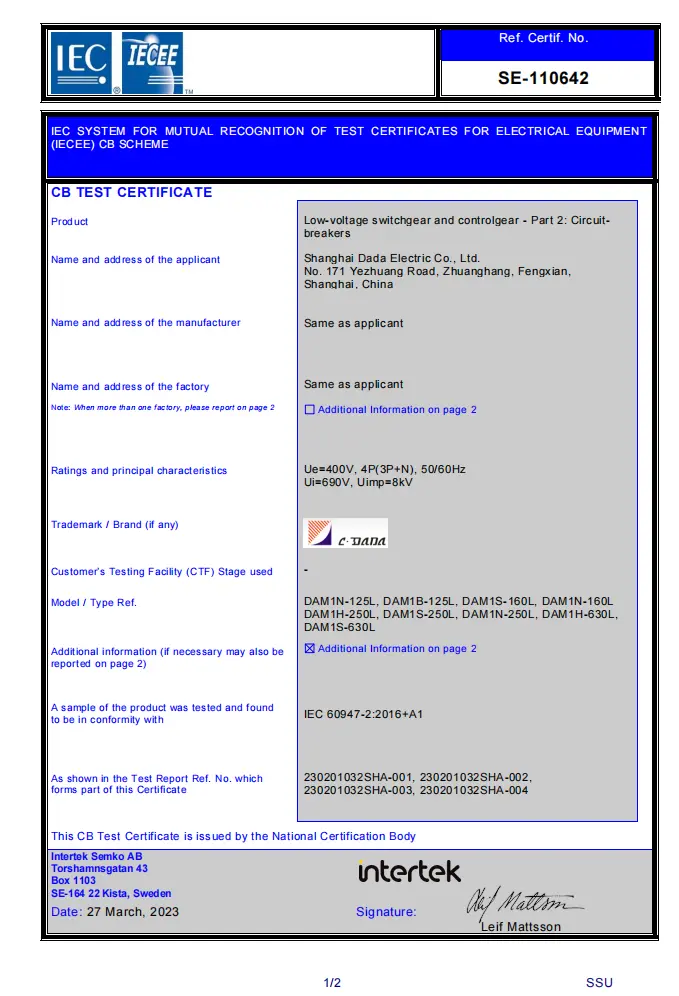

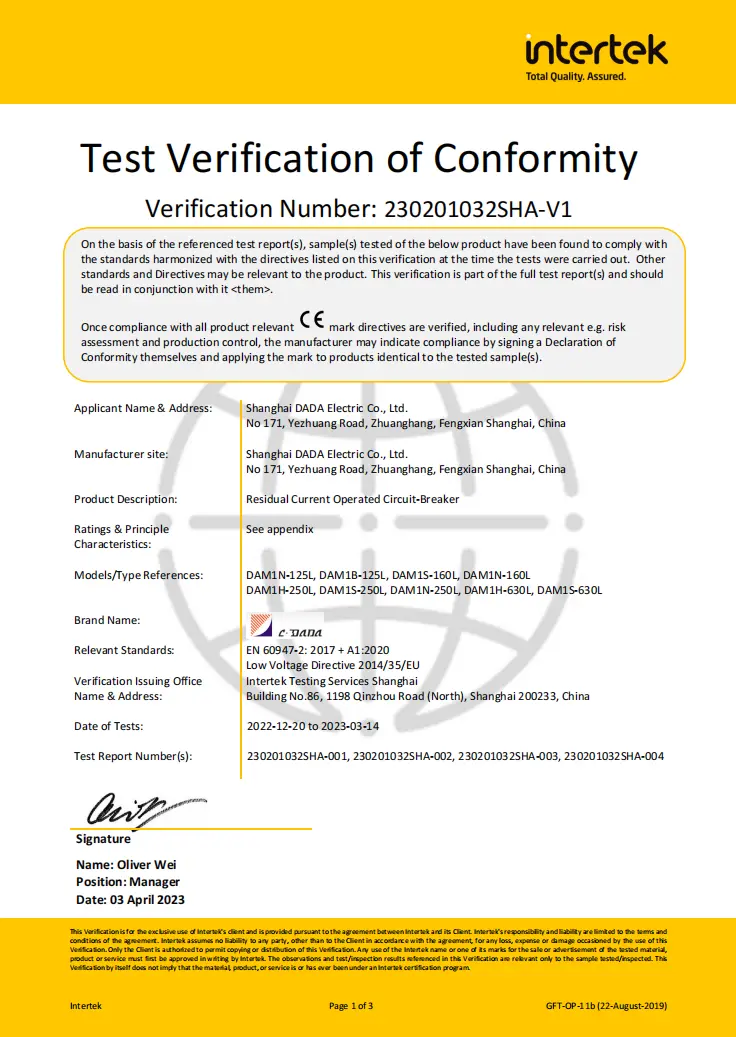

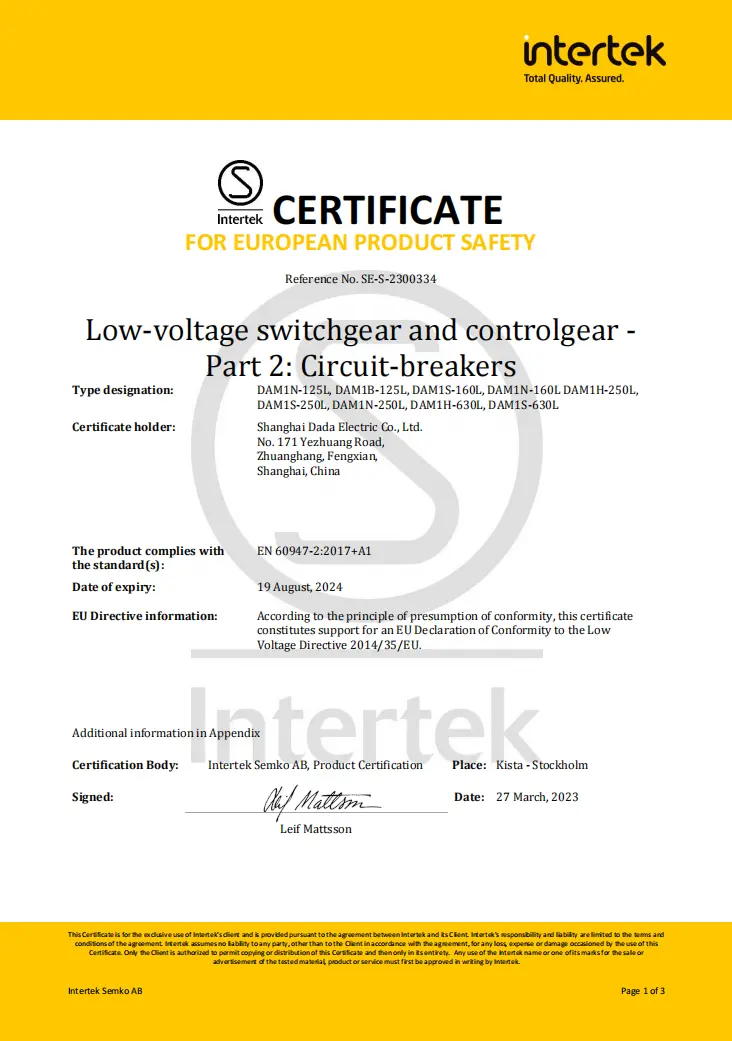

Mga Sertipikasyon: CE, CB, SEMKO

Mga Pangunahing Tampok:

★ Multi-phase powered RCD circuit → gumagana pababa sa 50V

★ Paghiwalayin ang pangunahing at arcing contact

★ Push-to-trip na test button

★ adjustable magnetic setting (0.8–1.0×In)

★ Malakas na EMI/RFI anti-interference na kakayahan

★ Buong accessory range: shunt trip, auxiliary/alarm contact, rotary handle

Teknikal na data sheet

Earth-Leakage Circuit Breaker (ELCB)
Modelo			DAM1-125L			DAM1-160L
Pagsira ng Capacity Code			B	N	S	B	N	S
Rated Current ng laki ng Frame- Inm (A)			125A			160A
Rated Current-In(40,50 o 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Bilang ng Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Natirang kasalukuyang threshold(mA)			100-300-500			100-300-500
Pagkaantala ng oras(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielectric Propery (V)			2500			3000
distansya ng lonization (mm)			≤30/0			≤30/0
Pagtitiis	Kabuuang Ikot		8000			8000
	Buhay ng Elektrisidad		1000			1000
	Buhay Mekanikal		7000			7000
Kategorya (EN 60947-2/IEC 60947-2)	Pangunahing circuit		A/0			A/0
	Auxiliary circuit		AC-15			AC-15
Sa ilalim ng Paglabas ng Boltahe			√			√
Paglabas ng Shunt			√			√
Pantulong na Pakikipag-ugnayan			√			√
Contact ng Alarm			√			√
Auxiliary Contact at Alarm Contact			√			√
Pangasiwaan ang Mekanismo ng Operasyon			√			√
Mekanismo ng Pagpapatakbo ng Elektrisidad			√			√
Takip ng terminal			√			√
Phase seperator			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Timbang	Nakapirming bersyon 3P/4P		-			-
	Plug-in na bersyon 3P/4P		-			-
	Gumuhit ng bersyon 3P/4P		-			-

Bakit Pumili ng CDADA MCCB na may Proteksyon sa Leakage?

★ True Integrated Safety

Hindi tulad ng mga add-on na RCD module, ang DAM1L ay may built-in, factory-calibrated na proteksyon sa pagtagas—na tinitiyak ang perpektong koordinasyon at inaalis ang mga isyu sa compatibility.

★ Multi-Phase Power para sa RCD Circuit

Nabigo ang mga unang RCD kung nawala ang isang yugto. Ginagamit ng disenyo ng CDADA ang lahat ng phase para paganahin ang proteksyon na electronics, kaya patuloy itong gumagana kahit na sa panahon ng phase loss o matinding undervoltage.

★ Dual Protection Goals sa Isang Device

◆ 30mA: Nakakatugon sa mga kinakailangan ng IEC para sa personal na proteksyon sa pagkabigla

◆ 100mA–1000mA: Pinipigilan ang pagkasira ng insulasyon ng mga apoy mula sa maliliit, patuloy na mga pagkakamali sa lupa

★ Field-Adjustable para sa Real-World na Kundisyon

I-fine-tune ang sensitivity at time delay para maiwasan ang istorbo na tripping sa mga basang kapaligiran (hal., car wash, farms) habang pinapanatili ang kaligtasan.

★ Industrial-Grade Reliability

Dahil sa mataas na kapasidad ng breaking (H-type), matatag na arc separation, at IP20+ terminal protection, angkop ito para sa malupit na komersyal at pang-industriyang mga setting.

★ Global Compliance, Lokal na Halaga

Certified para sa Europe (CE/CB), Nordic na bansa (SEMKO)—mahusay para sa mga proyekto sa pag-export—na may mapagkumpitensyang pagpepresyo mula sa isang pinagkakatiwalaang manufacturer ng China.

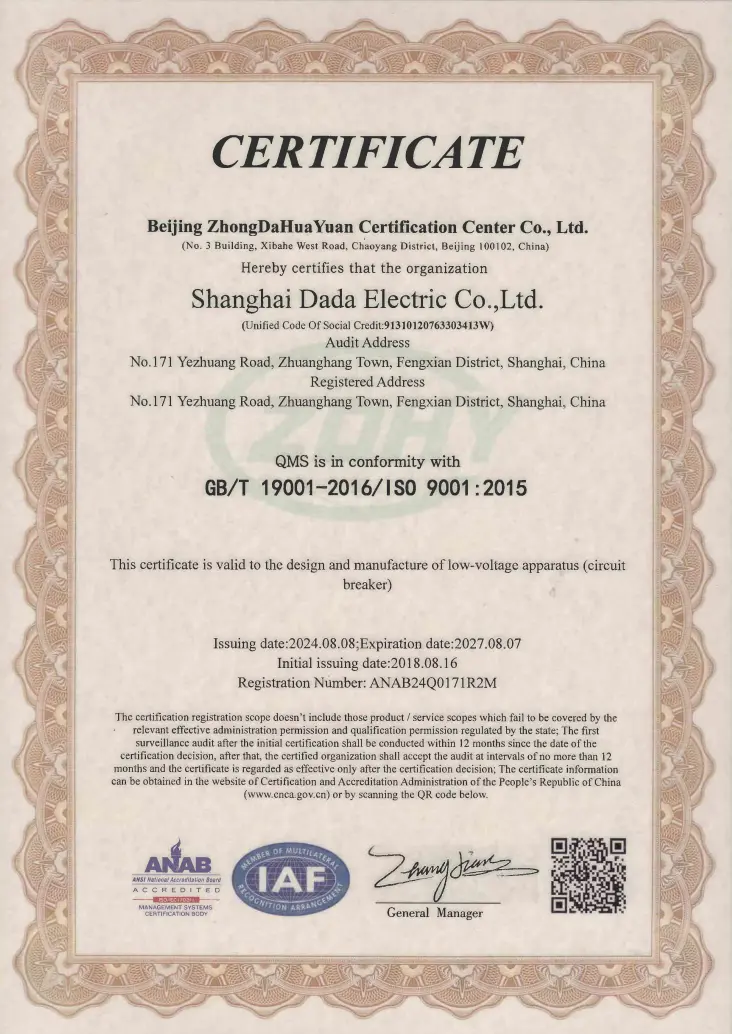

★ Ang aming pasilidad sa pagmamanupaktura ay sertipikado sa ilalim ng ISO9001:2015 Quality Management System.

Mga Karaniwang Aplikasyon

High-Rise Residential: Pangunahing kita o floor panels (300mA para sa pagbabawas ng panganib sa sunog)

Mga Tunnel at Subway: Kritikal na imprastraktura na nangangailangan ng hindi ligtas na pagtuklas ng pagtagas

Mga Ospital at Paaralan: 30mA na proteksyon sa mga basang lugar (mga lab, banyo)

Mga Industrial Plant: Mga motor feeder na may ground fault monitoring

Mga Site ng Konstruksyon: Pansamantalang pamamahagi ng kuryente na may proteksyon ng mga tauhan

FAQ

Q1: Ano ang pagkakaiba sa pagitan ng karaniwang MCCB at MCCB na may proteksyon sa pagtagas?

A1: Ang karaniwang MCCB ay nagpoprotekta lamang laban sa labis na karga at mga short circuit. Ang DAM1L ay nagdaragdag ng natitirang kasalukuyang (earth leakage) detection—natatadtad kapag ang kasalukuyang tumutulo sa lupa (hal., sa pamamagitan ng isang tao o nasira na pagkakabukod), na pumipigil sa electric shock o sunog.

Q2: Maaari ba akong gumamit ng 100A MCCB RCD para sa personal na proteksyon?

A2: Kung nakatakda lamang sa 30mA. Ang kasalukuyang rate (100A) ay tumutukoy sa kapasidad ng pagkarga; ang natitirang setting (I△n) ay tumutukoy sa function ng kaligtasan. Para sa proteksyon ng shock, ang I△n ay dapat na ≤30mA, anuman ang In.

Q3: Bakit kailangan ng RCD circuit ang multi-phase power?

A3: Kung pinapagana ng isang phase lamang, ang isang single-phase failure ay hindi magpapagana sa proteksyon sa pagtagas. Tinitiyak ng multi-phase na disenyo ng CDADA na mananatiling aktibo ang RCD kahit na sa panahon ng pagkawala ng phase o mababang boltahe (pababa sa 50V)—na kritikal para sa pagpapatuloy ng kaligtasan.

Q4: Ang 4P leakage MCCB ba ay angkop para sa TT o TN-S system?

A4: Oo—ito ay idinisenyo para sa TT, TN-S, at mga IT system. Ang disenyo ng 4P ay sumisira sa lahat ng mga yugto at neutral, mahalaga para sa mga sistema ng TT kung saan ang neutral ay hindi mapagkakatiwalaang pinagbabatayan sa itaas ng agos.

Q5: Bakit pipiliin ang CDADA kaysa sa modular na kumbinasyon ng RCD + MCCB?

A5: Nag-aalok ang CDADA DAM1L ng:

● Mas maliit na footprint (pinagsama kumpara sa dalawang device)

● Garantisadong koordinasyon (walang mismatch risk)

● Mas mababang gastos at pagiging kumplikado ng mga kable

● Mas mataas na pagiging maaasahan (iisang selyadong unit)

● Hindi posible ang on-site adjustability sa mga fixed-sensitivity RCD
