MCB Alarm at Pantulong na Contact

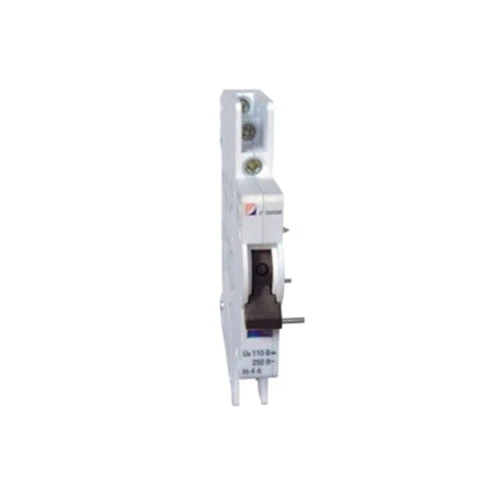

Ang CDADA ay isang manufacturer at supplier na may 40+ taong karanasan, nakakita kami ng napakaraming proyekto kung saan ang mga operator ng panel ay nakakaligtaan ng isang tripped breaker—hanggang sa huli na. Iyon ang dahilan kung bakit idinisenyo namin ang CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): isang smart, space-saving solution na nagbibigay sa iyo ng dalawang kritikal na signal sa isang module—breaker position (ON/OFF) at trip reason (overload/short-circuit).

Ang Aming Payo: Kung kailangan ng iyong control system na makilala ang pagitan ng manual off at fault trip, ito ang accessory na dapat mong tukuyin. Ang mga karaniwang auxiliary contact lamang ay hindi makapagsasabi ng pagkakaiba—ngunit ang sa amin.

Dual-Function na Disenyo: Isang Module, Dalawang Signal

Nagtatampok ang CDADA MCB Alarm & Auxiliary Contact ng dalawang independiyenteng transfer contact na may matalinong mechanical selector:

★ Yellow indicator sa “A”: Ang parehong contact ay gumaganap bilang auxiliary contact → signal MCB ON/OFF state

★ Yellow indicator sa “AL”:

★ Kaliwang contact = Auxiliary (naka-ON/OFF status)

★ Kanang contact = Alarm (mag-a-activate lang kapag bumiyahe ang MCB dahil sa kasalanan)

★ Nangangahulugan ito na maaari mong i-wire ang:

★ Isang berdeng ilaw upang ipakita ang "power on"

★ Isang pulang ilaw o PLC input upang ma-trigger ang "fault alarm"

★ Lahat mula sa iisang add-on na module sa iyong DAB7-63 MCB.

Teknikal na Pagtutukoy

Mahalaga: Ang accessory na ito ay hindi maaaring gamitin nang nakapag-iisa—dapat itong direktang i-mount sa isang DAB7-63 MCB.

Gabay sa Pag-install (Mula sa Aming Field Engineers)

★ Sundin ang mga hakbang na ito para sa ligtas, maaasahang operasyon:

★ I-off ang circuit bago i-install.

★ I-slide ang DAB7-FL module sa kaliwang bahagi ng DAB7-63 MCB hanggang sa mag-click ito.

★ Secure na may kasamang double-sided tape (para sa vibration resistance).

★ Ikonekta ang mga wire sa 4 na terminal (2 bawat contact group):

★ Gamitin ang kaliwang pares para sa auxiliary (status)

★ Gamitin ang tamang pares para sa alarma (trip detection)

★ Itakda ang dilaw na selector sa "AL" kung kailangan mo ng fault alarm functionality.

★ Pagsubok: Manu-manong i-trip ang MCB—ang contact ng alarm lang ang dapat magbago ng estado sa panahon ng fault trip.

★ Pro Tip: Lagyan ng label nang malinaw ang iyong mga wire! Maraming technician ang nalilito sa auxiliary vs. alarm signal sa panahon ng commissioning.

Kailan Mo Ito Dapat Gamitin Sa halip na Isang Karaniwang Auxiliary Contact?

Mga Karaniwang Aplikasyon:

★ Data center PDU monitoring

★ Solar combiner box

★ Industrial control panel

★ Building management system (BMS)

★ Mga circuit ng kaligtasan ng elevator o HVAC

Mga Madalas Itanong

Q1: Maaari ko bang gamitin ito sa mga MCB na hindi CDADA?

A1: Hindi. Ang DAB7-FL ay mekanikal at dimensional na idinisenyo para lamang sa mga breaker ng CDADA DAB7-63. Hindi ito magkasya sa Schneider, ABB, o Siemens MCBs.

Q2: Paano gumagana ang contact ng alarma?

A2: Sa loob ng MCB, iba ang paggalaw ng mekanismo ng trip latch sa panahon ng thermal/magnetic fault trip kumpara sa manual switch-off. Nakikita ng DAB7-FL ang mekanikal na pagkakaiba na ito at ina-activate ang contact ng alarma sa panahon lamang ng mga totoong fault.

Q3: Kailangan ko bang naka-wire ang parehong mga contact?

A3: Hindi naman. Magagamit mo lang ang auxiliary, alarm lang, o pareho—depende sa iyong control logic. Ang module ay nagbibigay sa iyo ng flexibility.

Q4: Ito ba ay angkop para sa DC solar application?

A4: Oo! Sa DC-12 rating na 110V/0.5A, mainam ito para sa solar string monitoring kung saan kailangan mong makakita ng mga PV array fault nang malayuan.

Q5: Bakit pipiliin ang CDADA kaysa sa mga generic na tatak?

A5: Dahil nag-aalok kami ng:

● True fault discrimination (hindi lang position sensing)

● Walang putol na pagsasama sa mga DAB7 MCB—walang adapter plate

● factory-tested mechanical coupling – walang play o hindi nakuhang signal

● I-clear ang visual indicator (dilaw na bandila) para sa pag-verify ng field

● Mga pandaigdigang certification (CE, CB, RoHS) para sa mga proyektong walang problema

Pangwakas na Tala mula sa CDADA R&D

Sa modernong mga sistema ng kuryente, hindi sapat ang 'on/off'—kailangan mo ng katalinuhan. Ang aming MCB Alarm & Auxiliary Contact ay ginagawang diagnostic node ang isang simpleng breaker, na tumutulong sa iyong bumuo ng mas matalino, mas ligtas na mga panel. At dahil ginawa ito ng parehong team na nagdidisenyo ng MCB, makakakuha ka ng perpektong synergy—walang hula." — CDADA Product Development Team

Handa nang umorder? Nag-aalok kami:

● Maramihang diskwento para sa mga tagabuo ng panel

● Pre-assembled MCB + DAB7-FL units (save labor)

● Libreng wiring diagram at mga halimbawa ng logic ng PLC
