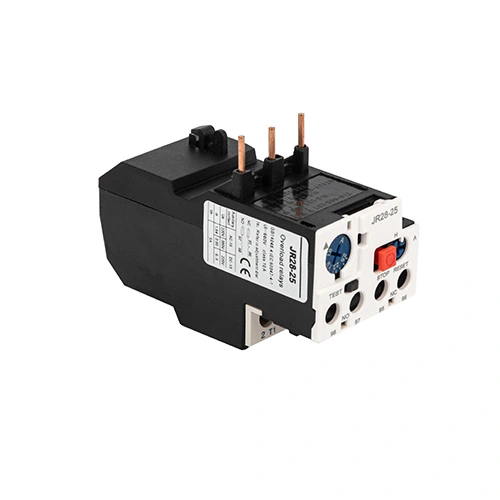

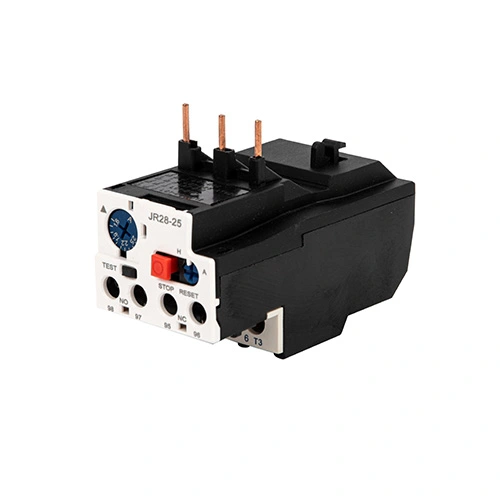

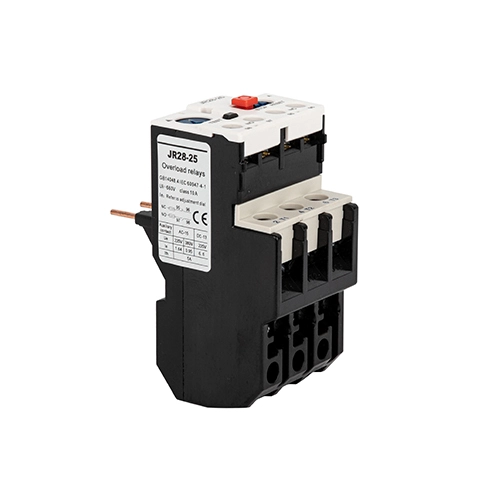

JR28 Thermal Overload Relay

Pangalagaan ang iyong mga motor gamit ang JR28 Thermal Overload Relay, isang matatag at matalinong solusyon sa proteksyon na binuo ng CDADA, isang maaasahang manufacturer sa China. Idinisenyo para sa tuluy-tuloy na pagsasama sa mga contactor ng CDADA D-series (D9 hanggang D150), ang JR28 relay ay nagbibigay ng komprehensibong depensa laban sa:

● Mga Sobra

● Phase failure (pagkawala ng isang phase)

● Masyadong mahabang oras ng pagsisimula ng motor

● Prolonged rotor stalling

Sa malawak na adjustable current range mula 0.1A hanggang 140A, ang serye ng JR28 ay sumasaklaw sa mga aplikasyon mula sa maliliit na fan hanggang sa malalaking pang-industriya na bomba at compressor. Nagtatampok ito ng test button para sa pag-verify ng control circuit, isang malinaw na indicator ng biyahe, manu-mano o awtomatikong pag-reset ng pagpili, at isang sealable na takip upang maiwasan ang mga hindi awtorisadong pagsasaayos. Itinayo sa napatunayang bimetallic thermal na teknolohiya at sumusunod sa IEC 60947-4-1, tinitiyak ng CDADA JR28 ang maaasahang, maintenance-friendly na proteksyon ng motor sa mga demanding na kapaligiran sa buong mundo.

Mga Pangunahing Detalye

Serye: JR28 Thermal Overload Relay

Brand: CDADA | Tagagawa: Shanghai DADA Electric CO.,LTD

Compatibility: Idinisenyo para sa D9, D12, D18 … hanggang sa D150 contactor (LC1-D/F series)

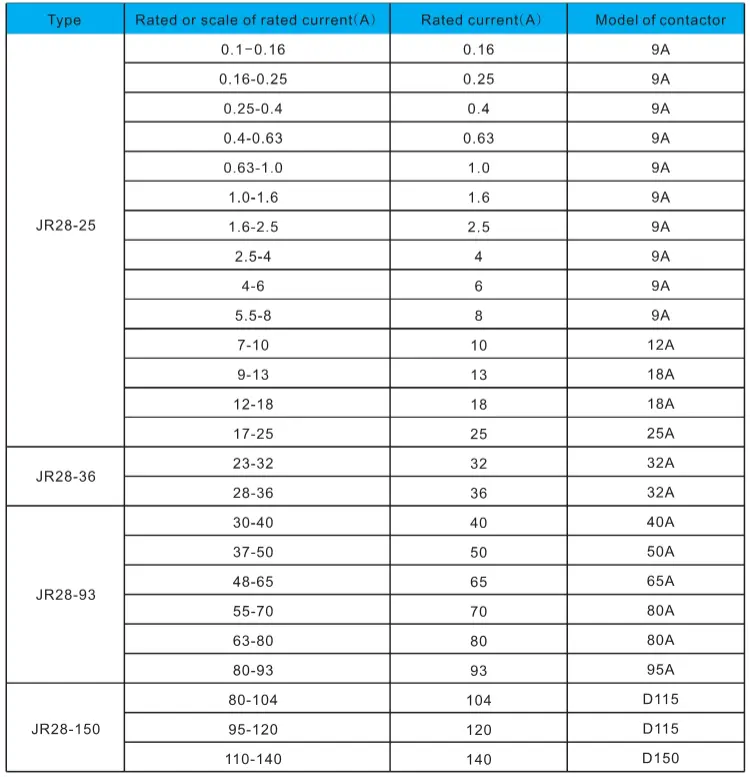

Na-rate na Kasalukuyang Saklaw: 0.1A – 140A (maraming modelo: JR28-25, JR28-36, JR28-93, JR28-150, atbp.)

Mga pole: 3-pole (sinusubaybayan ang lahat ng mga yugto para sa kawalan ng timbang)

Mga Pag-andar ng Proteksyon:

★ Thermal overload

★ Phase failure detection

★ mahabang oras ng pagsisimula ng pagsubaybay

★ Proteksyon sa stall ng rotor

Reset Mode: Manual or Automatic (via selector switch)

Pindutan ng Pagsubok: Ginagaya ang biyahe—ina-activate ang parehong NO at NC na mga auxiliary contact

Stop Button: Binubuksan ang NC contact lamang (para sa emergency signaling)

Trip Indicator: Ipinapakita ng visual na flag ang tripped status

Setting Lock: Maaaring i-sealed ang takip para sa tamper-proof na operasyon

Mga Pantulong na Contact: Karaniwang 1NO + 1NC (para sa mga alarma, feedback ng PLC, o mga interlock)

Pag-mount: Direktang snap-on na disenyo sa mga katugmang CDADA contactor

Sertipikasyon: Sumusunod sa IEC/EN 60947-4-1 (magagamit ang dokumentasyon ng CE)

Bakit Pumili ng CDADA JR28 Thermal Overload Relay?

★  Malawak na Kasalukuyang Saklaw

Mula 0.1A hanggang 140A—sinusuportahan ang lahat mula sa fractional HP motors hanggang 110kW+ industrial drive.

★ Buong Pagkatugma sa mga Contactor ng D-Series

Ininhinyero upang magkasya sa D9 hanggang D150—nagtitiyak ng perpektong mekanikal at thermal na koordinasyon.

★ Advanced na Mga Tampok ng Diagnostic

★ TEST button ay nagpapatunay ng control wiring nang walang power interruption

★ STOP button ay nagbibigay-daan sa panlabas na pagbibigay ng senyas

★ Trip indicator ay nagpapabilis sa pag-troubleshoot

★ Industrial-Grade Reliability

True bimetallic thermal mechanism (hindi electronic)—immune to EMI, boltahe spike, at software faults.

★ Kaligtasan at Pagsunod Handa

Nakakatugon sa mga kinakailangan sa pag-audit ng ISO, CE, at factory audit para sa mga naka-lock na setting.

★ Proteksyon na Matipid sa Gastos

Pinipigilan ang pag-burnout ng motor, binabawasan ang downtime, at pinapahaba ang buhay ng kagamitan—mahusay para sa mga OEM at system integrator.

★ Ang mga detalye ng pag-iimpake ay nag-iiba ayon sa produkto. Ibinibigay namin ang impormasyong ito sa aming mga quotation at packing list. Ang mga karaniwang export na karton ay idinisenyo para sa pinakamainam na palletization at pag-load ng container.

Mga Karaniwang Aplikasyon

★ Motor Starter Assemblies: Ipinares sa mga contactor para sa mga pump, fan, conveyor

★ HVAC Systems: Chillers, cooling towers, air handlers

★ Water & Wastewater: Submersible and centrifugal pumps

★ Paggawa: Mga mixer, extruder, mga linya ng packaging

★ Pagmimina at Konstruksyon: Mga pandurog, hoist, bentilasyon na tagahanga

Mga Madalas Itanong

Q1: What’s the difference between JR28 and LRD series?

A1: Parehong mga thermal overload relay mula sa CDADA. Sinusuportahan ng serye ng JR28 ang mas matataas na agos (hanggang 140A) at idinisenyo para sa mas malalaking contactor (hanggang D150), habang ang LRD ay karaniwang sumasaklaw sa mas mababang mga saklaw (hanggang ～104A). Sa paggana, nag-aalok sila ng katulad na proteksyon—ngunit ang JR28 ay na-optimize para sa mabigat na pang-industriyang paggamit.

Q2: Maaari ko bang gamitin ang JR28 Thermal Overload Relay sa mga non-CDADA contactor?

A2: Habang posible sa ilang mga kaso, ang pinakamainam na pagganap at suporta sa warranty ay nangangailangan ng pagpapares sa mga contactor ng CDADA D-series (D9–D150). Ang mekanikal na fit, pagkawala ng init, at mga kurba ng koordinasyon ay napatunayan bilang isang sistema.

Q3: Paano gumagana ang proteksyon sa phase failure sa JR28?

A3: Kung ang isang bahagi ay nawala, ang natitirang dalawang konduktor ay nagdadala ng hindi balanseng kasalukuyang, na nagiging sanhi ng asymmetric na pag-init sa mga bimetallic strips. Nakikita ng JR28 ang kawalan ng timbang na ito at bumibiyahe nang mas mabilis kaysa sa normal na labis na karga, na pumipigil sa pagkasira ng paikot-ikot na motor.

Q4: Mas ligtas ba ang manual reset kaysa sa auto reset?

A4: Oo—para sa mga kritikal na sistema. Pinipilit ng manu-manong pag-reset ang isang operator na siyasatin at i-clear ang fault bago mag-restart. Ang awtomatikong pag-reset ay angkop para sa hindi nag-aalaga o malayuang kagamitan kung saan ang pagpapatuloy ay priyoridad (hal., mga cooling pump).

Q5: Bakit pipiliin ang CDADA JR28 kaysa sa mga pandaigdigang tatak?

A5: Nag-aalok ang CDADA ng:

● True thermal differential mechanism with high accuracy

● Ganap na compatibility sa mga contactor ng D9–D150—pagkakaasahan ng plug-and-play

● Test, stop, reset, and seal functions in one compact unit

● Mapagkumpitensyang pagpepresyo na may kalidad na sumusunod sa CE

● Mabilis na teknikal na suporta at dokumentasyong Ingles para sa mga pandaigdigang customer
