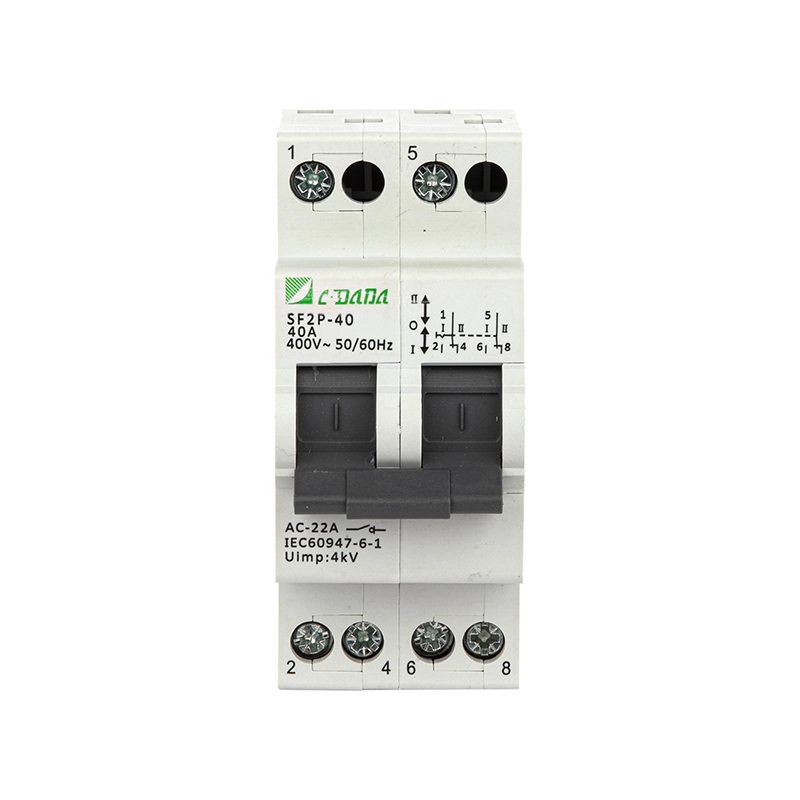

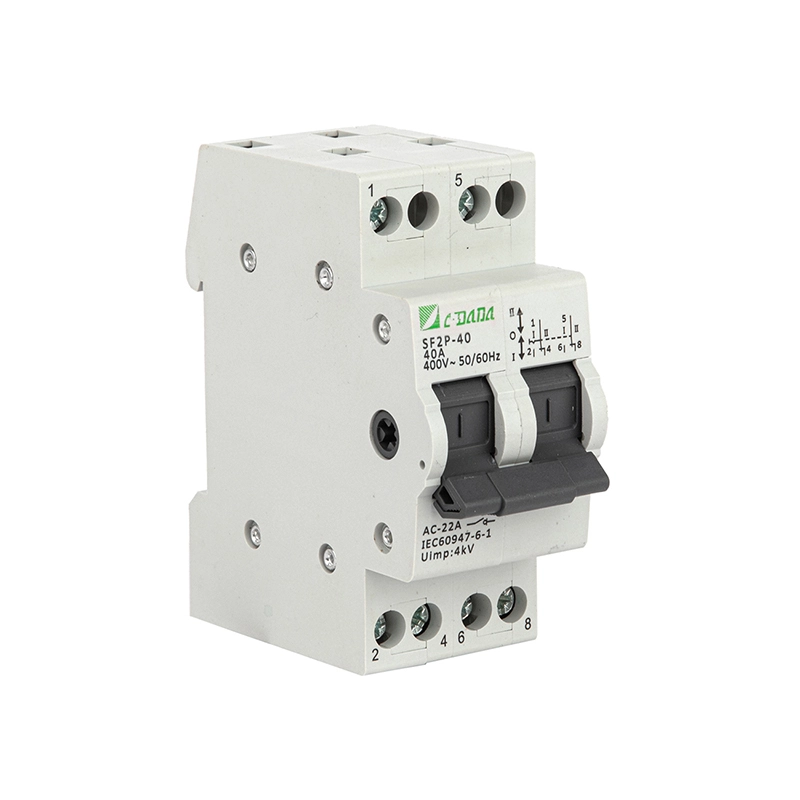

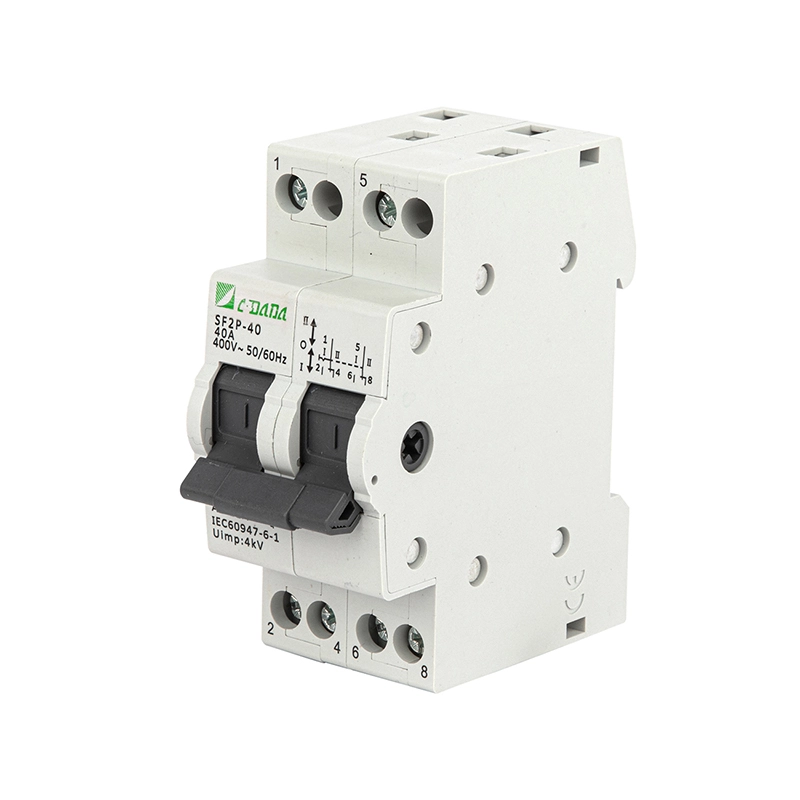

2P Changeover Switch

Tiyakin ang ligtas at maaasahang power source switching gamit ang CDADA SF Series 2P Changeover Switch, ito ay angkop para sa kritikal na circuit conversion sa residential, commercial, at light industrial applications. Sinusuportahan ng DIN-rail mounted micro changeover switch na ito ang dalawahang pinagmumulan ng kuryente o load na may malinaw na 3-posisyon na operasyon: I -OFF-II, na nagpapagana ng tuluy-tuloy na mga transition sa pagitan ng mains/grid at backup/generator supplies, motor forward/reverse control, o phase/voltage monitoring circuits.

Na-rate para sa AC 50/60Hz, 230–400V, at mga agos mula 16A hanggang 125A, ang CDADA 2P changeover switch ay sumusunod sa mga pamantayan ng IEC 60947-3 at EN 60947-3. Nagtatampok ng ON/OFF position indicator, high-conductivity contact, at spring-assisted quick-make/break mechanism, tinitiyak nito ang matatag na performance kahit na sa ilalim ng madalas na manual na operasyon. Idinisenyo para sa modular na pag-install kasama ng mga MCB at contactor, perpekto ito para sa mga distribution board sa mga gusali, pump room, telecom cabinet, at emergency lighting system.

Mga Pangunahing Detalye

Serye: SF Series 2P Manual Changeover Switch

Brand: CDADA | Tagagawa: Shanghai DADA Electric CO.,LTD

Mga Pole: 2P (Dual Pole) — available sa 1P hanggang 4P na mga variant

Rated Current: 16A – 125A (derate hanggang 80% above 40°C ambient)

Na-rate na Boltahe: 230/400V AC, 50/60Hz

Boltahe ng Pagkakabukod (Ui): 500V

Kategorya ng Paggamit: AC-22A (mixed resistive at inductive load)

Short-Time Withstand Current (Icw): 12×Ie para sa 1s

Paggawa ng Kapasidad: 20×Ibig sabihin, t=0.1s

Mechanical Life: 8,500 na operasyon

Buhay ng Elektrisidad: 1,500 na operasyon (sa ilalim ng pagkarga)

Degree ng Polusyon: II

Pag-mount: Karaniwang TH35 DIN rail

Pagpapatakbo: Manu-manong 3-posisyong hawakan (I – O – II)

Mga Indicator: Nakikitang ON/OFF na posisyon sa pamamagitan ng pag-align ng hawakan

Terminals: Cable or busbar connection

Tightening Torque:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

Tandaan sa Kaligtasan: Walang arc extinguishing chamber → dapat gamitin sa upstream fuse/MCBs para sa short-circuit na proteksyon

Teknikal na data sheet

Why Choose CDADA 2P Changeover Switch?

★ Ligtas na 3-Posisyon na Paghihiwalay

Ang True OFF (O) na posisyon ay nagdidiskonekta sa parehong pinagmumulan—na mahalaga para sa pagpapanatili at kaligtasan ng anti-backfeed.

★ DIN-Rail Modular Design

Mga pag-install sa loob ng ilang segundo kasama ng mga MCB—nakakatipid ng espasyo at pinapasimple ang layout ng panel sa mga matalinong gusali o mga OEM enclosure.

★ Mataas na Maaasahan Contact

Tinitiyak ng na-optimize na dynamic-static contact geometry ang mababang resistensya at pangmatagalang katatagan.

★ Global Compliance

Na-certify sa IEC 60947-3 na tinanggap sa Europe, Asia, Africa, at Latin America.

★ User-Safe Operation

Pinipigilan ng mekanismong tinulungan ng tagsibol ang bahagyang pakikipag-ugnayan; opsyonal ang extended handle para sa 63A+ na mga modelo.

★ Maraming Gamit na Application

Mula sa paglipat ng generator hanggang sa pagbabalik ng direksyon ng motor—isang switch, maraming function.

Mga Karaniwang Aplikasyon

Backup Power Systems: Lumipat sa pagitan ng utility at generator

Motor Control: Pasulong/baligtad na pag-ikot ng maliliit na pump o fan

Mga Circuit ng Pagsukat: Pagpili ng boltahe/phase sa mga panel ng pagsukat

Building Automation: Dual HVAC unit switching, emergency lighting transfer

Telecom at Data Centers: Kalabisan na pagpili ng source ng PSU

Tungkol sa CDADA

★ Ang aming mga pangunahing bentahe ay:

1) Kumpletuhin ang mga internasyonal na sertipikasyon,

2) Malakas na kakayahan ng OEM/ODM,

3) Mataas na cost-performance ratio,

4) Maaasahang malakihang kapasidad ng produksyon,

5) Malawak na karanasan sa pag-export.

★ Matagumpay na na-export ang aming mga produkto sa Southeast Asia, Middle East, South America, Africa, Europe, at mga bansang CIS, na may matinding pagtuon sa Belt and Road market.

★ Patuloy kaming namumuhunan sa R&D, sinusubaybayan ang mga pandaigdigang pamantayan at mga uso sa merkado, at nakikipagtulungan sa mga eksperto sa industriya upang i-upgrade ang aming portfolio ng produkto.

Mga Madalas Itanong

Q1: Maaari ba akong lumipat sa ilalim ng pagkarga?

A1: Hindi inirerekomenda. Ang SF series 2P Changeover Switch ay walang arc extinguishing chamber. Palaging i-de-energize ang circuit bago lumipat, o gamitin lamang para sa walang-load na paglipat (hal., isolator function). Para sa live-load switching, isaalang-alang ang motorized ATS o fused switch disconnectors.

Q2: Bakit may "O" (OFF) na posisyon?

A2: Tinitiyak ng center OFF na posisyon ang kumpletong paghihiwalay mula sa parehong pinagmumulan ng kuryente—na mahalaga para sa kaligtasan ng pagpapanatili at pagpigil sa backfeed sa mga generator o inverter.

Q3: Kailangan ko ba ng mga piyus sa switch na ito?

A3: Oo. Dahil hindi nito maaantala ang mga fault current, palaging ipares ito sa mga upstream fuse o mga MCB na na-rate para sa inaasahang short-circuit current ng iyong system.

Q4: Makokontrol ba nito ang direksyon ng motor?

A4: Oo—para sa maliliit na motor, maaaring i-reverse ng 2P switch ang phase sequence kapag na-wire nang tama. Siguraduhin na ang motor ay huminto at de-energized bago baguhin ang direksyon.

Q5: Bakit pipiliin ang CDADA kaysa sa ibang mga tatak?

A5: Nag-aalok ang CDADA ng:

● True 3-position mechanical interlock (walang floating states)

● DIN-rail compatibility sa mga pandaigdigang pamantayan ng panel

● Malinaw na visual na indikasyon ng posisyon ng switch

● Matatag na mekanismo ng tagsibol para sa maaasahang presyon ng contact

● Mapagkumpitensyang pagpepresyo na may buong IEC certification at teknikal na suporta
